Utilizzo degli strumenti del visualizzatore di A360

Nel visualizzatore di A360, sono disponibili diversi strumenti e opzioni che consentono di visualizzare e esaminare un progetto in dettaglio. Le opzioni e gli strumenti dipendono dal tipo del file aperto. Non tutti gli strumenti sono disponibili per tutti i file. Ad esempio, l'opzione Animazione è disponibile solo per i file 3D.

In generale, quando si seleziona uno strumento, è comunque possibile continuare ad utilizzare altri strumenti. Ad esempio, dopo aver avviato un'animazione, è possibile eseguire lo zoom avanti e l'orbita. È inoltre possibile utilizzare gli strumenti Revisione e Commento per eseguire un'istantanea della vista specifica di un modello. È possibile anche selezionare una parte e ruotarla o eseguirne lo zoom avanti prima di aggiungere i commenti della revisione. Per ripristinare la vista di default del modello, fare clic su Home nella parte in alto a destra.

Nelle tabelle riportate di seguito sono fornite informazioni sull'utilizzo di ciascuno degli strumenti presenti nella parte inferiore del visualizzatore di A360.

Strumenti di visualizzazione

Utensile	Come utilizzare	Suggerimenti
Animazione	CTRL + ALT + pulsante sinistro del mouse sul modello da animare. Selezionare > fare clic sul modello per avviare l'animazione. Fare clic > trascinare il pulsante sinistro del mouse per modificare il punto di vista del modello durante l'esecuzione di un'animazione. Fare clic su Home per terminare l'animazione e tornare alla vista di default del modello.	Utilizzare CTRL + ALT e fare clic per avere più controllo sull'animazione. Fare clic o toccare un oggetto per spostarsi verso di esso. Se si desidera passare attraverso un oggetto, ad esempio una porta chiusa, fare doppio clic o toccare due volte. Mentre ci si sposta in avanti, è possibile guardarsi intorno trascinando il mouse su un PC o il dito su un dispositivo mobile. Per fermarsi prima di raggiungere l'obiettivo, fare clic o toccare un punto qualsiasi.
Panoramica	Pulsante sinistro del mouse + trascinare per spostare il progetto in una parte diversa del visualizzatore
Zoom	Fare clic su una parte del progetto e fare doppio clic per eseguire lo zoom. Fare clic su una parte del progetto e sulla tastiera: CTRL + freccia giù per eseguire lo zoom in avanti, CTRL + freccia su per eseguire lo zoom indietro. Fare clic su una parte del progetto e sulla rotellina del mouse (in avanti/lontano dall'utente == zoom indietro, all'indietro/verso l'utente == zoom avanti). Fare clic su Home per tornare alla vista di default.	È possibile utilizzare l'opzione Zoom dopo aver selezionato altre opzioni come Animazione, Prima persona o Misura. È inoltre possibile utilizzare l'opzione Zoom prima di utilizzare opzioni quali Misura.
Prima persona	Utilizzare lo strumento Prima persona quando si desidera spostarsi in un modello come se ci si trovasse all'interno del modello stesso. Utilizzare i tasti di direzione sulla tastiera per spostarsi all'interno del modello. Su: spostarsi avanti Giù: spostarsi indietro Sinistra: spostarsi a sinistra Destra: spostarsi a destra È inoltre possibile utilizzare i tasti WASD e QE per spostarsi. Utilizzare MAIUSC + tasti di direzione per spostarsi più rapidamente. Per regolare la velocità della passeggiata, utilizzare i tasti +/-. Utilizzare il tasto G per attivare/disattivare la modalità di trascinamento dell'orientamento della vista.	Quando si utilizzano i tasti di direzione con l'opzione Animazione, cambia la vista del modello. È come spostare gli occhi in una certa direzione. Con lo strumento Prima persona, la persona che visualizza il modello si sposta/cammina in una determinata direzione. Dopo aver avviato un'animazione, è possibile utilizzare l'opzione Prima persona per spostarsi all'interno di un modello.

Strumenti Orbita

Utensile	Come utilizzare
Orbita	Pulsante sinistro del mouse + trascinare per ruotare
Orbita libera	Pulsante sinistro del mouse + trascinare in qualsiasi direzione per ruotare e inclinare il modello in base alle esigenze

Opzioni di Fotocamera

Utensile	Come utilizzare
Rullino fotografico	ALT + MAIUSC + pulsante sinistro del mouse e trascinare
Lunghezza focale della fotocamera	CTRL + MAIUSC + pulsante sinistro del mouse e trascinare CTRL + MAIUSC + rotellina del mouse CTRL + MAIUSC + pulsante centrale del mouse e trascinare
Adatta alla vista della fotocamera	Posizionare il centro della casella di delimitazione della selezione corrente al centro della finestra. Anche il punto focale verrà impostato al centro della casella di delimitazione. Il punto focale viene visualizzato per un secondo dopo essere stato impostato e quindi si dissolve. Se non è selezionata alcuna opzione, verrà utilizzata la casella di delimitazione del modello.

Utensile

Come utilizzare

Rullino fotografico

ALT + MAIUSC + pulsante sinistro del mouse e trascinare

Lunghezza focale della fotocamera

CTRL + MAIUSC + pulsante sinistro del mouse e trascinare

CTRL + MAIUSC + rotellina del mouse

CTRL + MAIUSC + pulsante centrale del mouse e trascinare

Adatta alla vista della fotocamera

Posizionare il centro della casella di delimitazione della selezione corrente al centro della finestra.

Anche il punto focale verrà impostato al centro della casella di delimitazione.

Il punto focale viene visualizzato per un secondo dopo essere stato impostato e quindi si dissolve.

Se non è selezionata alcuna opzione, verrà utilizzata la casella di delimitazione del modello.

Strumenti di revisione

Le utilità Revisione e Commento del visualizzatore di A360 includono i seguenti strumenti:

Revisione
Commento su un punto
Commento su un oggetto
Istantanea
Mostra/Nascondi contrassegni

Passare alla sezione relativa a revisione e commenti per ulteriori informazioni sull'utilizzo di questi strumenti.

Strumenti di analisi

Utensile	Come utilizzare	Suggerimenti

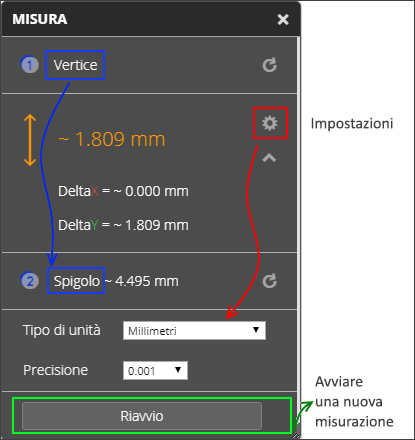

Misura	Selezionare l'opzione Misura. Fare clic sul punto da cui si desidera iniziare la misura. Fare di nuovo clic nel punto fino a cui si desidera misurare. La misura viene visualizzata nella riquadro Misura. Nei progetti 2D, è possibile misurare i seguenti elementi: Spigolo/Spigolo Da vertice a vertice Da spigolo a vertice e viceversa Angolo La misura 3D è abilitata per i file di Fusion. È possibile misurare: Arco Area di una faccia È inoltre possibile isolare la parte misurata. Fare clic su Impostazioni all'interno del riquadro Misura e selezionare Isola misurazione. Il resto del progetto verrà disattivato. Per modificare l'unità di misura, fare clic su Impostazioni nel riquadro Misura e selezionare un'unità di misura dal menu a discesa Tipo di unità. È inoltre possibile impostare la precisione su 5 cifre decimali.	Eseguire lo zoom avanti, se necessario, prima della misura. Per misurare una nuova parte, fare clic in un punto qualsiasi all'interno del visualizzatore per rilasciare la selezione precedente o fare clic su Riavvia. Sono disponibili le seguenti unità di misura: Millimetri Piedi decimali Piedi e pollici frazionari Piedi e pollici decimali Pollici decimali Pollici frazionari Metri Centimetri Millimetri Centimetri e millimetri Se il file di Fusion è precedente a ottobre 2015, aggiornarlo alla versione più recente per utilizzare la funzionalità Misura.
Gestione layer	Fare clic su Gestione layer per visualizzare i layer nel file di progetto. Fare clic sull'icona a forma di lampadina in Gestione layer per visualizzare o nascondere i layer. È anche possibile cercare layer in Gestione layer. Accedere a GUID-566DEBFA-4EAB-47D0-A8CE-8E37CA97C44F.htm#GUID-566DEBFA-4EAB-47D0-A8CE-8E37CA97C44F__SECTION_DEFD1BB04CDD48DD8542171C4509729D per visualizzare Gestione layer.
Esplodi modello	Selezionare questa opzione per scomporre un progetto e vedere le parti che compongono il modello. Trascinare il dispositivo di scorrimento in avanti per separare le parti. Trascinare il dispositivo di scorrimento all'indietro per rimettere insieme il modello.	Dopo l'esplosione di un modello, è possibile ruotarlo ed eseguirne lo zoom per un'occhiata più ravvicinata alla parte.

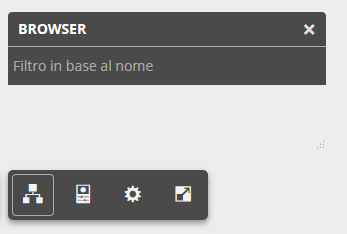

Browser modelli	Selezionare il browser modelli. Immettere il nome della parte che si desidera esaminare nel campo Filtro in base al nome. Altre parti del modello verranno disattivate.	Dopo aver utilizzato il browser modelli per trovare una parte, è possibile selezionare sezioni di tale parte. Fare clic sull'opzione Proprietà per visualizzare le proprietà della selezione corrente.
Proprietà	Fare clic per visualizzare le proprietà di una parte selezionata all'interno del progetto.	Utilizzare il browser modelli o gli strumenti nella parte superiore sinistra per selezionare una parte e fare clic su Proprietà.

Strumenti di sezionamento


Casella Aggiungi	Sulla barra degli strumenti del visualizzatore, fare clic su Analisi sezione e selezionare il tipo di sezionamento che si desidera utilizzare. Utilizzare Aggiungi piano X per il sezionamento lungo l'asse X. Utilizzare Aggiungi piano Y per il sezionamento lungo l'asse Y. Utilizzare Aggiungi piano Z per il sezionamento lungo l'asse Z. Utilizzare la casella Aggiungi per sezionare un'area specifica. Trascinare i manipolatori desiderati finché il modello non viene sezionato nel modo desiderato. Opzionale: aggiungere un commento per memorizzare la vista sezionata con il commento. Al termine, fare di nuovo clic su Analisi sezione per disattivare il sezionamento.
Aggiungi piano Z
Aggiungi piano Y
Aggiungi piano X

Impostazioni del visualizzatore

Utensile	Come utilizzare	Suggerimenti
Impostazioni	Passare alla sezione relativa alla personalizzazione delle impostazioni del visualizzatore per ulteriori informazioni su questo argomento.
Schermo intero	Fare clic per impostare nel visualizzatore lo schermo intero e fare clic su Consenti. Premere ESC oppure fare clic sull'opzione di commutazione Schermo intero per uscire dalla vista Schermo intero.
