Obiettivi di ottimizzazione

Obiettivi di apprendimento

• Riepilogare che una funzione obiettiva misura il costo di una superficie fattibile.
• Esplorare i tre obiettivi di Grading Optimization:
  • volumi totali dei lavori di sterro
  • bilanciamento di sterro e riporto
  • volumi totali dei lavori di sterro
• Osservare che il risolutore assegna priorità ai vincoli rispetto agli obiettivi, che gli obiettivi possono competere tra loro e che possono essere combinati con l'aiuto dei relativi pesi.

In Vincoli di ottimizzazione è stato discusso l'input di un problema di ottimizzazione e il modo in cui il risolutore modifica questo input per generare una superficie ottimizzata. Si è appreso che i vincoli limitano l'infinito numero di superfici di output possibili ad un insieme di vincoli più ristretto di superfici fattibili.

Il gruppo di vincoli può comunque contenere un numero molto elevato di superfici. Da tutte queste superfici fattibili, quelle interessanti sono le superfici vantaggiose per il progetto. Un obiettivo misura quanto sia vantaggiosa una superficie. Il valore misurato rappresenta un costo da ridurre al minimo.

In Grading Optimization, esistono attualmente tre obiettivi diversi.

Arrotondamento del terreno

L'arrotondamento del terreno riduce al minimo le modifiche di pendenza % tra i triangoli:

• Le curve di livello di superficie diventano più levigate.
• Il risolutore inclina in modo uniforme la superficie dai punti più bassi a quelli più alti.

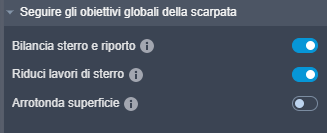

Questa opzione può essere applicata a zone quali aree erbose e può migliorare leggermente le prestazioni di risoluzione. Se ciò che interessa è solo la fattibilità, è possibile disattivarla a livello globale, come mostrato qui di seguito in Obiettivi multipli.

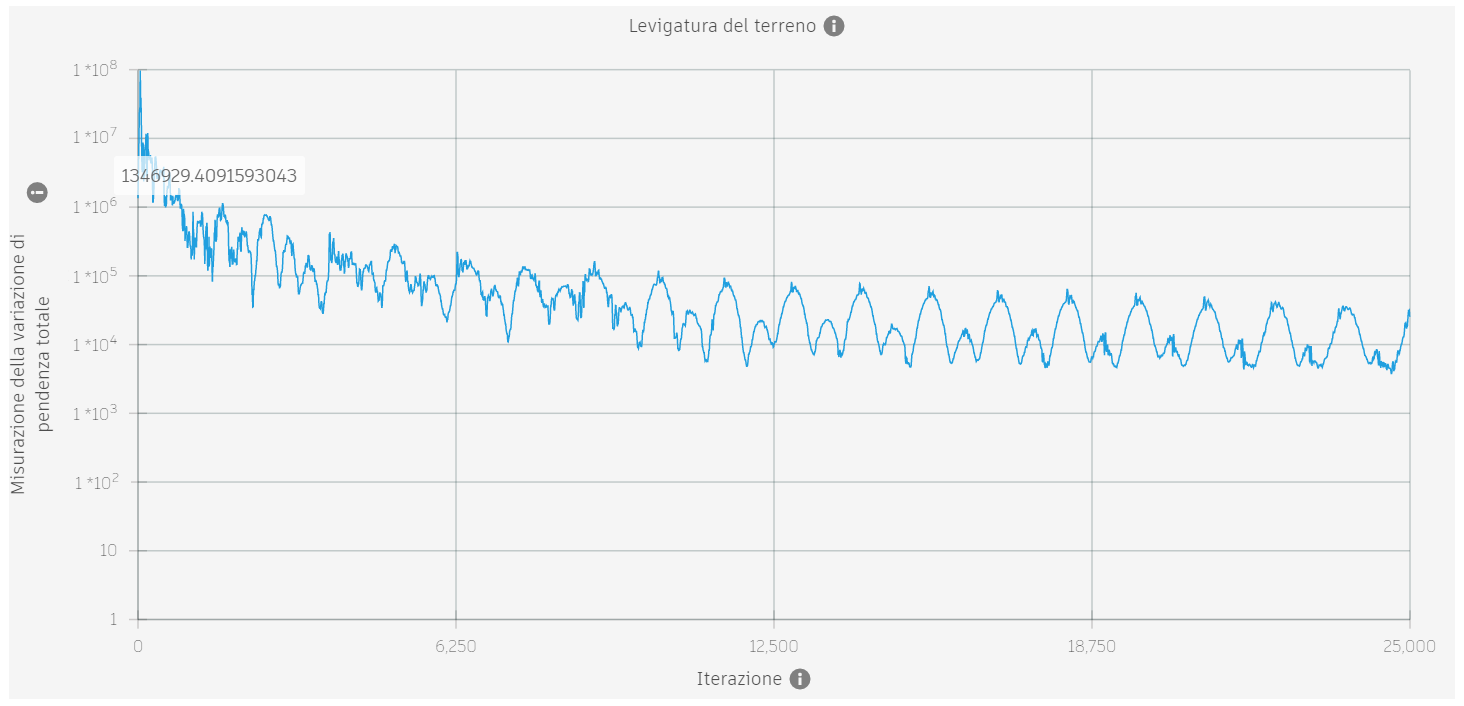

Analogamente alla misurazione prossimità per i vincoli, è possibile misurare la levigatura del terreno sommando tutte le modifiche della pendenza % e visualizzando tale valore nel tracciato di convergenza in Levigatura del terreno:

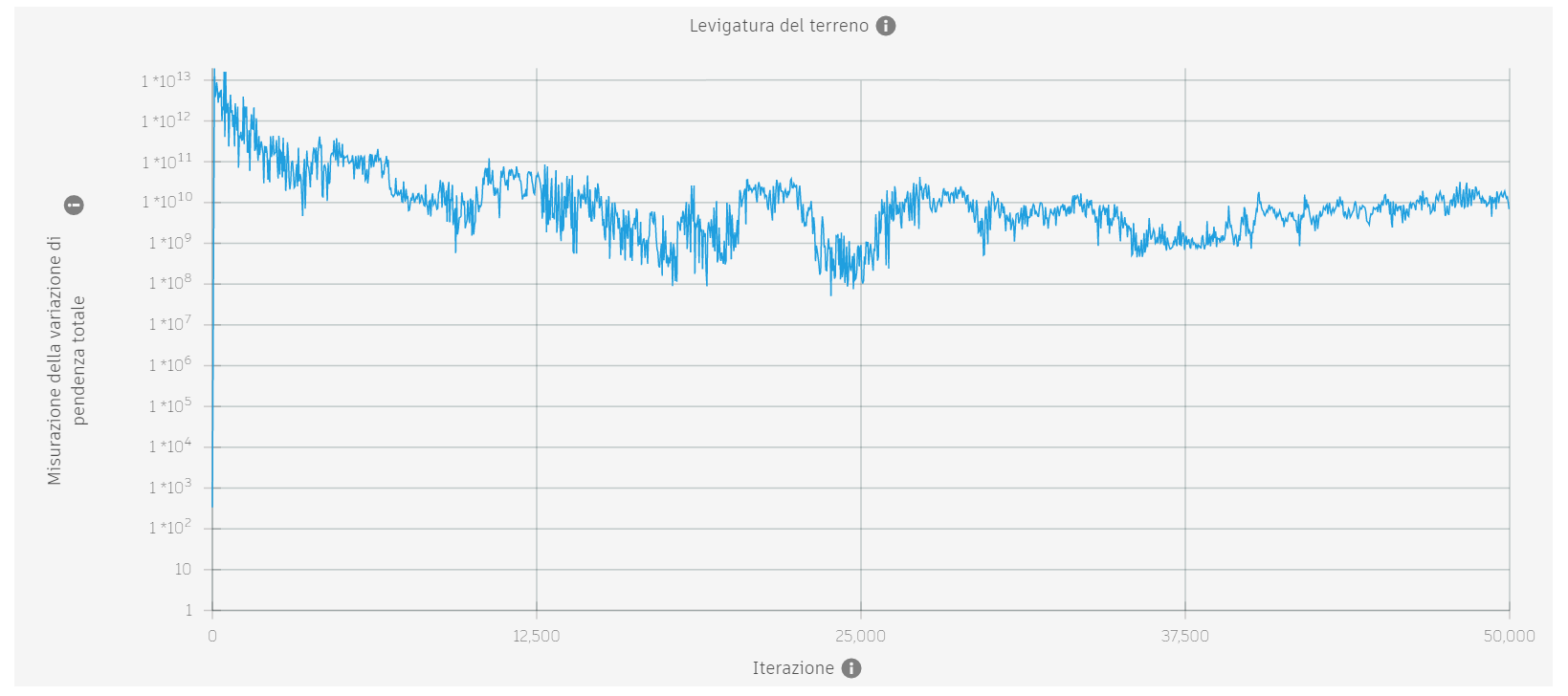

Tenere presente che, nella seconda immagine, la levigatura del terreno fluttua e si livella. Ciò potrebbe sembrare sorprendente, poiché ci si aspetta che il risolutore riduca al minimo tale obiettivo. È vero che il risolutore tenta di ridurre al minimo l'obiettivo, ma è importante tenere presente i vincoli.

Bilancia sterro e riporto

L'opzione Bilancia sterro e riporto riduce al minimo la differenza tra il volume netto di scavo e arginamento e un valore di volume netto dei lavori di sterro (7.000 piedi cubi nell'immagine seguente). Immettere entrambi i valori nella finestra di dialogo Impostazioni di ottimizzazione.

Per default, il valore di sterro e riporto è pari a zero e il risolutore ha come obiettivo un bilanciamento perfetto. Come per l'arrotondamento del terreno, è possibile visualizzare il comportamento dell'obiettivo di bilanciamento nel tracciato di convergenza.

Riduci lavori di sterro

Con l'opzione Riduci lavori di sterro è possibile ridurre al minimo i volumi di scavo e arginamento. Tenere presente che questo obiettivo non è legato al bilanciamento di tali volumi. Tenta invece di mantenere la superficie finale il più vicino possibile alla superficie originale.

Obiettivi multipli

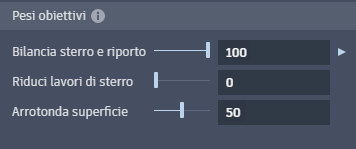

Gli esempi degli obiettivi sopra possono essere in concorrenza tra loro. L'arrotondamento del terreno richiede che le superfici dei triangoli vengano allineate correttamente, ma la riduzione dei lavori di sterro richiede che i triangoli rimangano nello stato originale. Per indicare al risolutore il peso che ogni vincolo deve raggiungere, posizionare il peso relativo nella finestra di dialogo Impostazioni di ottimizzazione.
