Comandi in Autodesk Inventor.
Connettori
Un connettore viene visualizzato come una lavorazione in un documento componente. Nel browser del modello, l'icona è
.
Nella finestra grafica, il connettore viene visualizzato come una sfera gialla con una triade dell'asse (simile ad un sistema di coordinate utente).
- L'asse Z del connettore è la direzione di unione. Se il giunto ha un valore del gioco, l'offset si trova lungo tale direzione.
- L'asse X è la direzione di allineamento.

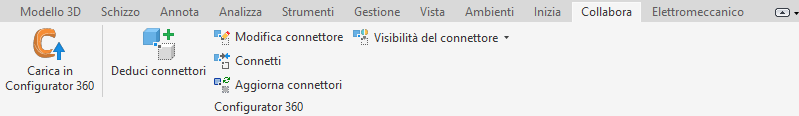

Comandi
Deduci connettori
Il comando Deduci connettori consente di dedurre i connettori da un giunto di assieme.
Viene creato un connettore per ognuno dei documenti componente uniti. Se nel documento esiste un connettore con lo stesso nome del giunto, il connettore viene modificato, anziché creato.

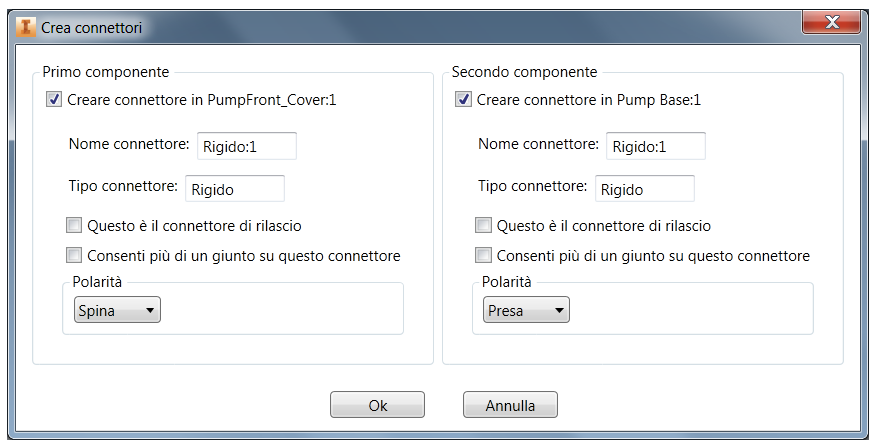

Finestra di dialogo Crea connettori
I nomi dei componenti vengono visualizzati nel messaggio "Creare connettore in...". Se si desidera creare o modificare un connettore solo in uno dei componenti, deselezionare l'opzione per l'altro componente. Evitare la creazione di connettori nell'assieme di base. Riutilizzare un connettore esistente, invece di crearne uno nuovo.
- Nome connettore
- Per impostazione predefinita, il nome del connettore corrisponde al nome del giunto, ma può essere modificato.
- Connettore di rilascio
- Quando si rilascia un accessorio sul progetto dell'assieme di base in Configurator 360, il sistema tenta di trovare una corrispondenza per il connettore di rilascio nel componente su cui è stato rilasciato l'accessorio. Se il sistema rileva un connettore corrispondente, viene automaticamente creato un collegamento. In genere si applica solo ad un connettore a spina.
- Consenti più di un giunto su questo connettore:
- Selezionare questa casella di controllo per consentire il collegamento di più di un componente allo stesso connettore. Si applica solo ad un connettore a presa.
- Polarità:
- Selezionare Spina, Presa o Neutro. Per creare un giunto tra due connettori, le polarità devono corrispondere.
- Corrispondenze possibili:
- Spina corrisponde a Presa e Neutro
- Presa corrisponde a Spina e Neutro
- Neutro corrisponde a Spina, Presa e Neutro
Per default, il primo componente (componente mobile, accessorio) è una spina e il secondo componente (componente stazionario all'interno dell'assieme di base o dell'assieme già posizionato) è una presa.
Modifica connettore
Un connettore viene visualizzato come una lavorazione nel documento componente. Fare clic con il pulsante destro del mouse sulla lavorazione nel browser del modello e utilizzare questo comando per modificare le stesse proprietà disponibili nella finestra di dialogo Deduci connettori.
Connetti
Il comando Connetti viene utilizzato per verificare le operazioni del connettore in Inventor. Il comando Connetti consente di creare un giunto tra due componenti con connettori corrispondenti. Nella finestra di dialogo, tutti i connettori disponibili vengono visualizzati e sono selezionabili. Dopo averne selezionato uno, vengono disattivati tutti i connettori incompatibili.
Aggiorna connettori
Sebbene il connettore sia associativo rispetto alla geometria sottostante in cui è stato creato il giunto, le immagini non lo sono. Se si modifica la geometria, la posizione delle immagini del connettore diventa obsoleta. Utilizzare il comando Aggiorna connettori per aggiornare le immagini. In un assieme, questa operazione viene applicata a tutti i documenti componente.
Visibilità del connettore
Il comando Visibilità del connettore è un comando a discesa con caselle di controllo per visualizzare o nascondere le immagini del connettore. In un assieme, questa operazione viene applicata a tutti i documenti componente.
Limitazioni
- I connettori non possono essere dedotti da un giunto con un'origine definita come Tra due facce.
- In Inventor 2014 e 2015, i connettori non possono essere dedotti da un giunto definito con un'origine offset.
- I connettori vengono dedotti da giunti con intervallo di limiti di movimento, ma i limiti non hanno effetto in Configurator 360.
