Acquisizione o ripristino della posizione dei componenti
Informazioni su come utilizzare i comandi Acquisizione della posizione e Ripristina per acquisire o ripristinare la posizione dei componenti in un assieme quando vengono spostati nell'area grafica in Fusion.
Il comando Acquisizione della posizione consente di acquisire le posizioni dei componenti spostati o ruotati di recente quando si intende mantenere la posizione corrente dei componenti nell'assieme mentre si continua a modificare e assemblare i componenti.
Acquisizione proattiva della posizione
Nell'area grafica, spostare o ruotare uno o più componenti.
Il gruppo Posizione viene visualizzato nella barra degli strumenti.
Nella barra degli strumenti, selezionare Posizione > Acquisizione della posizione.
Viene acquisita la posizione corrente dei componenti nell'assieme.
Acquisizione della posizione quando richiesto
Nell'area grafica, spostare o ruotare uno o più componenti.
Il gruppo Posizione viene visualizzato nella barra degli strumenti.
Selezionare un comando dipendente dalla posizione corrente dei componenti, ad esempio Origine giunto.

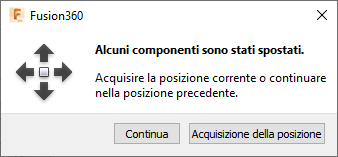

Viene visualizzato un messaggio che informa che alcuni componenti sono stati spostati e richiede di acquisire o ripristinare le relative posizioni.
Fare clic su Acquisizione della posizione.
Viene acquisita la posizione corrente dei componenti nell'assieme. Continuare con il comando attivato.
Ripristino proattivo della posizione
Utilizzare il comando Ripristina per riportare i componenti nelle posizioni originali.
Nell'area grafica, spostare o ruotare uno o più componenti.
Il gruppo Posizione viene visualizzato nella barra degli strumenti.
Nella barra degli strumenti, selezionare Posizione > Ripristina.
Viene ripristinata l'ultima posizione acquisita dei componenti nell'assieme.
Non è disponibile alcuna finestra di dialogo per Ripristina. Il comando Ripristina viene visualizzato nel barra degli strumenti quando i componenti sono stati spostati.
Ripristino della posizione quando richiesto
Nell'area grafica, spostare o ruotare uno o più componenti.
Il gruppo Posizione viene visualizzato nella barra degli strumenti.
Selezionare un comando dipendente dalla posizione corrente dei componenti, ad esempio Origine giunto.
Viene visualizzato un messaggio che informa che alcuni componenti sono stati spostati e richiede di acquisire o ripristinare le relative posizioni.
Fare clic su Continua.
Viene ripristinata l'ultima posizione acquisita dei componenti nell'assieme. Continuare con il comando attivato.
