Componenti

In Fusion, è possibile creare tutti i componenti della progettazione nel contesto e definire le relazioni meccaniche e il movimento tra di essi, il tutto in un unico ambiente.

Un componente è un contenitore per elementi di progettazione quali schizzi, geometria di costruzione, corpi, giunti, origini e perfino altri componenti.

I componenti si suddividono in due tipi:

• Standard
• Lamiera

Ogni componente è in grado di muoversi e dispone di un proprio unico:

• Origine
• Sistema di coordinate
• Sequenza temporale
• Nome, numero e descrizione che verranno visualizzati in un elenco parti

Tutti i componenti possono contenere i seguenti elementi:

• Origine
• Geometria di costruzione
• Schizzi
• Corpi
• Origini giunto
• Altri componenti

I componenti sono necessari se si prevede di utilizzare uno degli utensili di produzione o documentazione nelle aree di lavoro Produzione e Disegno.

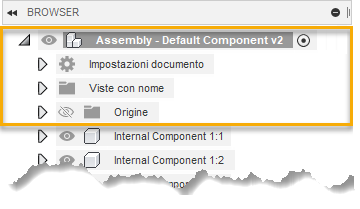

Componente di default

Il nodo superiore nel Browser è il componente di default presente in ogni progettazione.

Oltre a tutti gli elementi che possono essere visualizzati in altri componenti, nel componente di default sono sempre presenti i seguenti elementi:

• Impostazioni documento
• Viste con nome
• Analisi
• Giunti
• Gruppi di contatti
• Studi del movimento

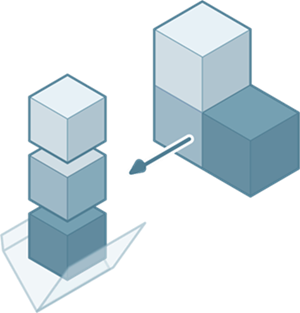

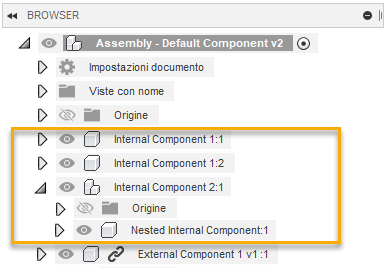

Componenti interni

Un componente interno è un componente che si trova interamente all'interno della progettazione corrente.

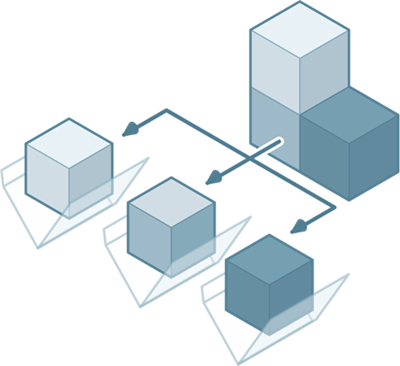

Componenti esterni

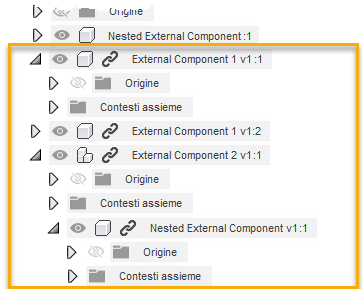

Un componente esterno o xrif è un componente contenuto in una progettazione separata e utilizzato come riferimento nell'assieme nella progettazione corrente.

I componenti esterni semplificano le operazioni seguenti:

• Riutilizzo di componenti
• Collaborazione simultanea con i membri del team su assiemi complessi
• Replace components

Quando si crea un nuovo componente esterno, viene salvato automaticamente da Fusion nella stessa posizione del relativo elemento principale.

• Se il componente principale non è selezionato, la posizione di default corrisponde al progetto e alla cartella attivi nel Pannello dati.
• Se il componente principale non è ancora stato salvato, la posizione di default corrisponde al progetto e alla cartella attivi nel Pannello dati.

Quando si modifica un componente esterno, le modifiche vengono visualizzate in qualsiasi assieme in cui si fa riferimento ad esso.

È possibile utilizzare Modifica diretta per modificare i componenti esterni nel contesto e stabilire delle relazioni tra il componente esterno e altri componenti nell'assieme.

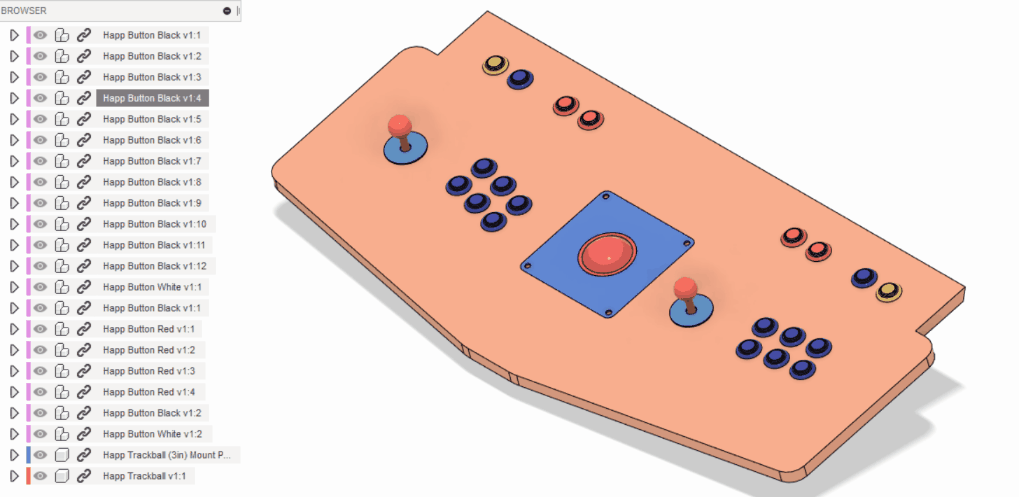

È possibile utilizzare Sostituisci componente per sostituire una o tutte le istanze di un componente esterno in un assieme. In Modalità modellazione parametrica, se si seleziona un componente che è un'istanza in un modello, tutte le istanze nella serie verranno sostituite.

Risolvi componenti

Esistono diverse cause di componenti esterni non risolti, tra cui:

• Progetti archiviati
• Modifiche apportate all'autorizzazione
• Progettazioni di origine eliminate
• Errori di caricamento o conversione

È possibile aprire le progettazioni con componenti esterni irrisolti e risolvere, sostituire o rimuovere i riferimenti.

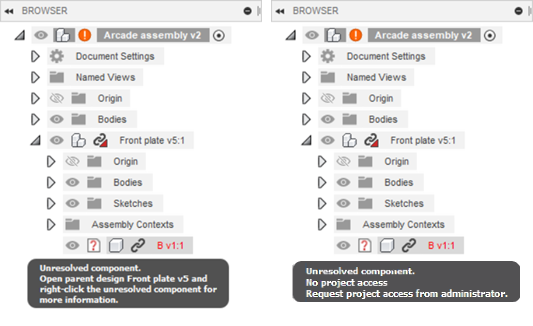

Nel browser, accanto a ciascun componente esterno irrisolto viene visualizzata l'icona Componente irrisolto. Lo stato viene visualizzato anche accanto a tutti i componenti principali, per facilitare la ricerca dei componenti nidificati irrisolti. Quando si posiziona il cursore sullo stato di Componente irrisolto, viene visualizzata una descrizione comandi che elenca il motivo e le azioni che è possibile eseguire.

È inoltre possibile aprire progettazioni con lavorazioni di progettazione derivate irrisolte e risolverle quando:

• Manca la progettazione di origine per la lavorazione derivata
• Nella progettazione di origine per la lavorazione derivata mancano riferimenti esterni

I colori seguenti indicheranno uno o più dei seguenti elementi in quest'ordine di precedenza:

• Le notifiche rosse indicano un riferimento mancante.
• Le notifiche gialle indicano riferimenti non aggiornati.
• Le notifiche blu indicano i contesti assieme non sincronizzati.

Flusso di lavoro e procedure ottimali consigliati

È importante organizzare i componenti nel progetto in modo che l'utente e gli eventuali collaboratori possano comprendere rapidamente le relazioni tra i diversi elementi, soprattutto nei progetti complessi.

Come procedura ottimale:

• Innanzitutto, creare un componente all'interno del progetto.
• Quindi, attivare il componente.
• Quindi, iniziare a definirne la geometria.

In questo modo le modifiche specifiche del componente vengono mantenute nidificate all'interno della timeline del componente. Ciò garantisce che la progettazione sia ben organizzata e che sia facile per l'utente e altri comprendere e interagire con la timeline.
