Conversione di una progettazione alla modalità Modellazione diretta
Convertire una progettazione dalla Modalità Modellazione parametrica alla Modalità Modellazione diretta per eliminare le lavorazioni della Timeline e la cronologia parametrica della progettazione in Fusion. La Modalità Modellazione diretta viene spesso utilizzata per creare rapidamente una progettazione senza tenere conto delle lavorazioni e delle relazioni parametriche.
Dal browser
Nel Browser, fare clic con il pulsante destro del mouse sul componente di default.
Selezionare Passa a Modellazione diretta
.Viene visualizzata la finestra di dialogo Elimina cronologia parametrica.
Fare clic su Elimina cronologia parametrica per passare a Modalità Modellazione diretta.

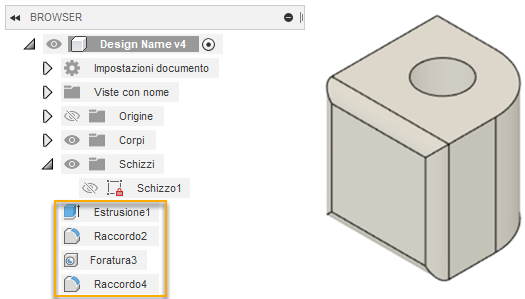

La Timeline e le eventuali lavorazioni create in Modalità Modellazione parametrica vengono rimosse dalla progettazione. Le lavorazioni riconoscibili come Estrusione, Raccordo e Foro vengono aggiunte al Browser. Tutte le nuove lavorazioni create in Modalità Modellazione diretta non vengono registrate in maniera parametrica.
Dalla timeline
- Nella Timeline, sul lato destro, fare clic sull'icona Impostazioni
. - Selezionare Passa a Modellazione diretta .
La Timeline e le eventuali lavorazioni create in Modalità Modellazione parametrica vengono rimosse dalla progettazione. Le lavorazioni riconoscibili come Estrusione, Raccordo e Foro vengono aggiunte al Browser. Tutte le nuove lavorazioni create in Modalità Modellazione diretta non vengono registrate in maniera parametrica.
Suggerimenti
- Nel Browser, fare clic con il pulsante destro del mouse sulle lavorazioni per eseguire l'operazione di Modifica, Dissolvi o Elimina nella Modalità Modellazione diretta.
