Modalità di modellazione in Fusion
In Fusion, è possibile scegliere tra due modalità di modellazione, in base alle esigenze di progettazione in qualsiasi momento durante il processo di progettazione.
- Modalità Modellazione parametrica: acquisisce le lavorazioni e le relazioni parametrico in una timeline.
- Modalità Modellazione diretta: non acquisisce le lavorazioni e le relazioni parametriche.
Modalità Modellazione parametrica

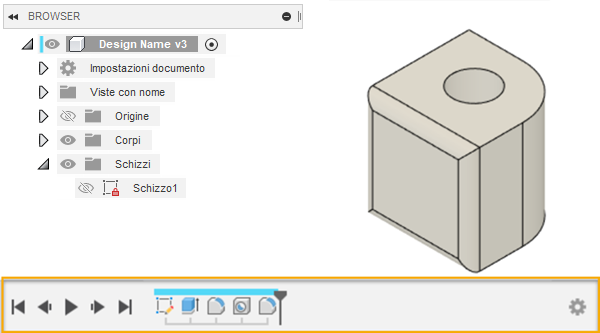

Quando una progettazione è in Modalità Modellazione parametrica, Fusion consente d tenere traccia di ogni lavorazione in una Timeline parametrica mentre la progettazione evolve.
È possibile creare l'intento progettuale attraverso un insieme solido di lavorazioni collegate in modo parametrico, come:
- Schizzi
- Geometria di costruzione
- Operazioni di modellazione 3D per solido, superficie e corpi mesh
- Relazioni di assieme
- Parametri con nome
- Componenti in lamiera e standard
Ogni lavorazione parametrica aggiunge parametri per le relative impostazioni alla progettazione. È possibile fare riferimento a questi parametri in modo associativo in altre lavorazioni parametriche.
È possibile utilizzare l'utensile Modifica > Modifica parametri per modificare tutti i parametri nella progettazione. Quando si modifica il valore di un parametro, la Timeline viene ricalcolata e le eventuali lavorazioni che fanno riferimento al parametro vengono aggiornate per riflettere la modifica.
È inoltre possibile acquisire la cronologia parametrica con i seguenti formati CAD non nativi importati:
- passaggio
- stl
- sldprt
- ipt
- x_t
- iges
- sldasm
- cadpart
- IAM
Modalità Modellazione diretta
Quando una progettazione è in Modalità Modellazione diretta, Fusion non è in grado di tenere traccia delle lavorazioni in modo parametrico.
Modalità Modellazione diretta: consente di esplorare rapidamente forma e funzione senza eseguire il commit a relazioni parametriche o strutture assieme specifiche. Tuttavia, non è possibile convertire in seguito la geometria creata in Modalità Modellazione diretta in singole lavorazioni e relazioni parametriche.

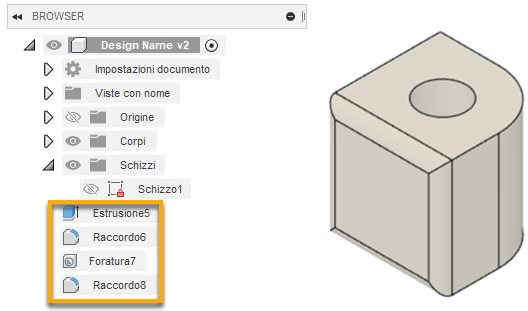

Le lavorazioni riconoscibili vengono registrate nel Browser, dove è possibile effettuare le seguenti operazioni:
| Azione | Esempio |
|---|---|

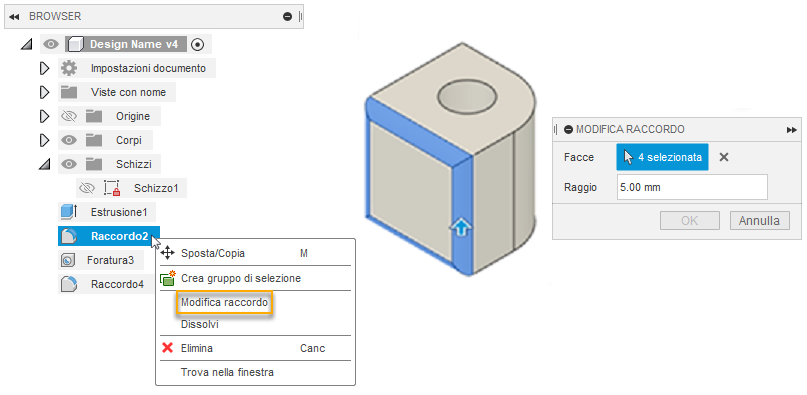

| Modifica |  |

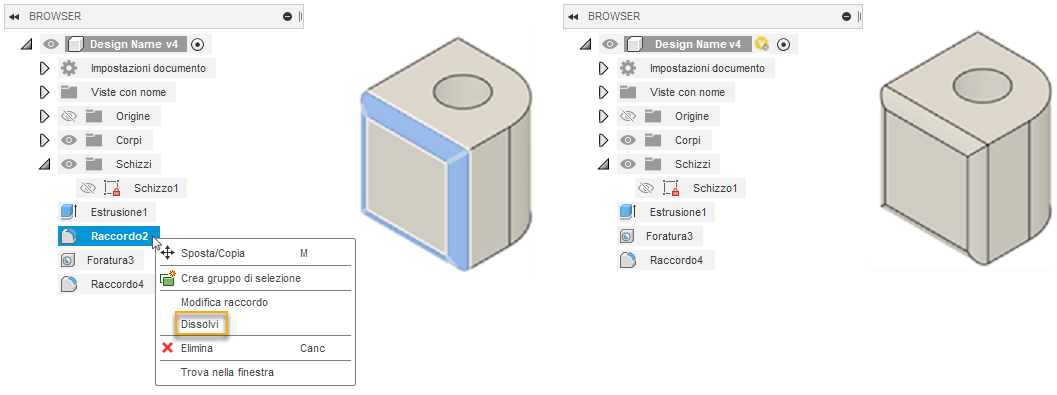

| Dissolvi |  |

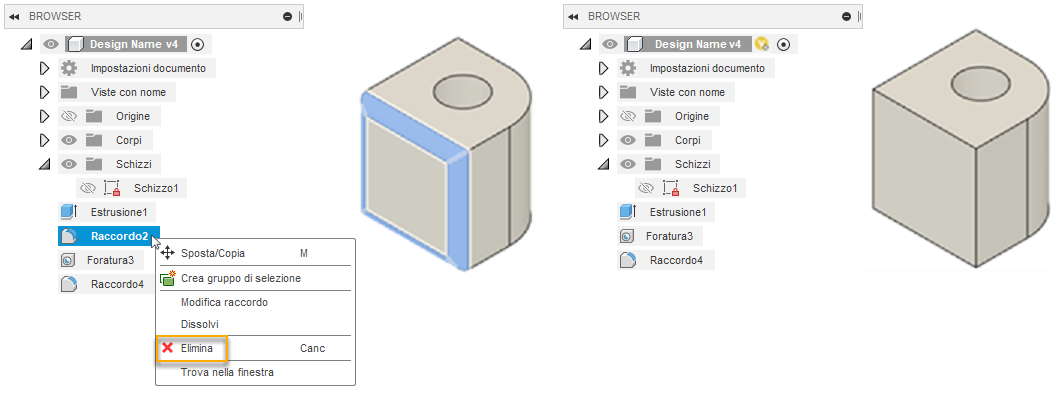

| Elimina |  |
Lavorazioni di base
In Modalità Modellazione parametrica, una Lavorazione di base è una lavorazioni nella Timeline parametrica, in cui è possibile creare e modificare la geometria in Modalità Modellazione diretta senza convertire l'intera progettazione in Modalità Modellazione diretta e dissolvere la cronologia parametrica della timeline.
- Una Lavorazione di base viene creata automaticamente come la prima lavorazione nella Timeline quando si passa dalla Modalità Modellazione diretta alla Modalità Modellazione parametrica.
- È possibile utilizzare l'utensile Solido > Crea > Crea lavorazione di base per creare ulteriori Lavorazioni di base secondo le esigenze.
- Ciò funziona bene quando è necessario importare componenti standard o componenti di riferimento in un assieme, per progettare intorno ad essi o progettarli nuovamente in Fusion. Potrebbero non richiedere l'intelligenza parametrica completa, ma è comunque possibile modificare direttamente le Lavorazioni di base per apportare modifiche secondarie alla forma iniziale.
- Quando si modifica una Lavorazione di base, si accede all'ambiente contestuale Lavorazione di base, che è una sessione di Modellazione diretta all'interno della progettazione parametrica.
Passaggio da una modalità all’altra
È possibile fare clic con il pulsante destro del mouse sul componente di default nel Browser per passare da una modalità di modellazione all'altra.
Utilizzare lo strumento Passa a Modellazione diretta per passare dalla modalità Modellazione parametrica alla modalità Modellazione diretta:
- La Timeline e le eventuali lavorazioni create in Modalità Modellazione parametrica vengono rimosse dalla progettazione.
- Le lavorazioni riconoscibili come Estrusione, Raccordo e Foro vengono aggiunte al Browser.
- Tutte le nuove lavorazioni create non vengono registrate in modo parametrico.
Utilizzare lo strumento Passa a Modellazione parametrica per passare dalla modalità Modellazione diretta alla modalità Modellazione parametrica:
- La Timeline viene aggiunta alla progettazione.
- La geometria creata in Modalità Modellazione diretta viene acquisita come una singola Lavorazione di base nella Timeline.
- È possibile modificare la Lavorazione di base, che agisce come un ambiente di Modellazione diretta contenuto all'interno della progettazione parametrica.
- Le modifiche apportate alla Lavorazione di base non vengono monitorate in modo parametrico.
- Durante la creazione e la modifica della geometria in Modalità Modellazione parametrica, nuove lavorazioni vengono aggiunte alla Timeline.
