Modifica di un componente esterno nel contesto
Informazioni su come modificare un componente esterno nel contesto della progettazione principale in Fusion.
Per inserire un componente esterno nella progettazione, individuare un componente nel Pannello dati, fare clic con il pulsante destro del mouse, quindi scegliere Inserisci nel progetto corrente.

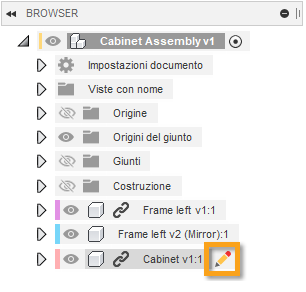

Nel Browser, posizionare il puntatore del mouse sul componente esterno da modificare, quindi fare clic su Modifica diretta
.
Facoltativo: Nel menu Modifica diretta, regolare l'associatività:
Associativa
Non associativa
Apportare modifiche non associative al componente.
- Modificare direttamente schizzi e altre lavorazioni.
- Misurare le distanze rispetto ai componenti inattivi.
Per creare un contesto assieme, fare riferimento alla geometria dei componenti inattivi nella progettazione principale:
Spigoli, facce e punti
Quote e vincoli
Posizione
Proiezione
Terminazione
Nota: Quando si fa riferimento alla geometria di un componente inattivo, viene creata una cartella Contesti assieme nel Browser sotto il nodo del componente esterno. In questa cartella viene creato un Contesto a cui è possibile tornare in seguito per apportare modifiche.
Nel menu Modifica diretta, fare clic su Termina Modifica diretta
per tornare alla progettazione principale.
Salvare le modifiche.
Il contesto assieme viene creato all'interno della timeline della progettazione principale.
