Esportazione di progettazioni

Informazioni su come esportare progettazioni da Fusion in altri formati applicazione CAD o come file di Fusion nativi.

1. Aprire la progettazione che si desidera esportare.

2. Nella barra dell'applicazione, fare clic su File > Esporta.

   Viene visualizzata la finestra di dialogo Esporta.

3. Nella finestra di dialogo Esporta, immettere un nome per la progettazione esportata.

4. Selezionare il Tipo di file da esportare.

   • File di Fusion (*.f3d, *.f3z)
   • File di formato Produzione 3D (*.3mf) File basato su XML progettato per la produzione additiva. Descrive le proprietà di una superficie 3D, compresi i vertici, le facce triangolari, le unità, i colori e le texture.
   • File di Inventor (*.ipt, *.iam)
   • File DWG di AutoCAD (*.dwg)
   • File DXF (*.dxf): per Drawing Interchange Format. File di testo contenenti informazioni di disegno che possono essere lette da altri sistemi CAD.
   • File FBX (*.fbx): formato che facilita lo scambio di dati ad alta fedeltà tra 3ds Max, Maya, MotionBuilder, Mudbox e altri software proprietari e di terze parti.
   • File IGES (*.igs, *.iges): per Initial Graphics Exchange Specification. Formato standard ANSI per la rappresentazione digitale e lo scambio di informazioni tra sistemi CAD/CAM.
   • File LMV (*.svf): formato vettoriale semplice per il visualizzatore di modelli di grandi dimensioni.
   • File OBJ (*.obj): un semplice formato dati che rappresenta la geometria utilizzando le posizioni dei vertici, le perpendicolari ai vertici, i vertici delle coordinate delle texture e le facce poligonali (noto anche come una mesh) per approssimare la forma della geometria.
   • File SAT (*.sat): oggetti geometrici archiviati in file ASCII.
   • File SketchUp (*.skp)
   • File SMT (*.smt): un tipo di file neutro per l'esportazione associato ai file ASM (Autodesk Shape Manager).
   • File SPD (*.spd): un tipo di file associato a form-Z.
   • File STEP (*.stp, *.step): un formato di scambio di file 3D internazionale sviluppato per superare alcune delle limitazioni degli standard di conversione dei dati correnti.
   • File STL (*.stl): file di output di solidi, regioni, parti e sottoassiemi per litografia stereo. Il formato STL riduce un intero modello in più sfaccettature piatte che ne riproducono approssimativamente la forma.

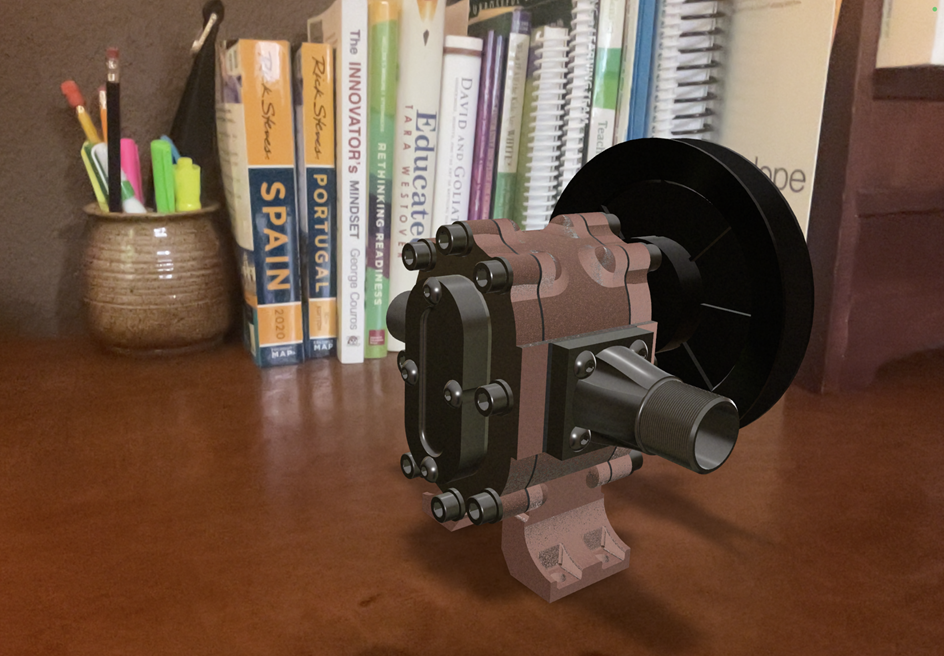

   • File USD (*.usdz) Un file Universal Scene Description utilizzato per visualizzare oggetti 3D nella realtà aumentata (AR).

5. Specificare la Posizione in cui salvare il file.

6. Fare clic su Esporta.

7. Specificare la Posizione in cui salvare il file.

8. Fare clic su Esporta.

La progettazione viene esportata nel tipo di file selezionato e salvata nella posizione specificata.

Suggerimenti

• Una progettazione esportata non mantiene l'associatività con la progettazione di Fusion originale.
• Non è possibile esportare file di progettazione di Fusion che contengono riferimenti esterni (*.f3z) come file di progettazione di Fusion (*.f3d). Possono essere esportati solo come altri formati di file CAD, compresi i file *.f3z.
• Per i file USDz, è necessario utilizzare caratteri ASCII in inglese per:
  • Percorso
  • Nome file
  • Nome utente di sistema
  • Fusion percorso di installazione
• Per i file USDz, gli aspetti non supportati vengono sostituiti con l'aspetto: Acciaio Satinato. Ad esempio, aspetti in legno 3D.
