Progettazioni
Se si lavora in un hub con modifica collaborativa, passare a questa sezione. Verificare la presenza di questa icona
accanto al nome dell'hub per confermare che la modifica collaborativa è disponibile. Informazioni sulla modifica collaborativa.
In Fusion, una progettazione è un documento nel formato di file F3D, in cui vengono creati schizzi e corpi per formare parti e creare componenti da assiemi meccanici. I dati di progettazione vengono utilizzati come input per gli studi di simulazione e progettazione generativa, le animazioni, i rendering, le progettazioni elettroniche, i disegni e i setup di produzione.
Ogni progettazione contiene un componente di default e può anche contenere un assieme completo di componenti interni ed esterni tra loro correlati.
È possibile importare una progettazione come una nuova versione di una progettazione esistente, creare Traguardi per identificare l'importanza della fase di sviluppo della progettazione, creare un collegamento per condividere le progettazioni con i collaboratori e memorizzare nella cache le progettazioni in modo da potervi accedere offline.
Progettazione: riferimenti
Quando si inseriscono progettazioni, viene creato un riferimento associativo a tale documento di progettazione.
È possibile fare riferimento a qualsiasi progettazione di Fusion come un componente esterno nell'assieme di un'altra progettazione. Quando si modifica la progettazione originale, le modifiche vengono visualizzate in qualsiasi assieme in cui si fa riferimento ad essa.

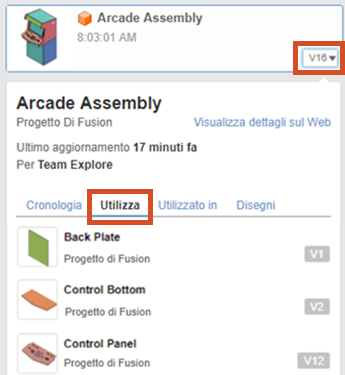

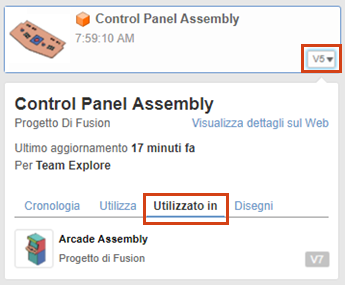

Nel Pannello dati è possibile vedere dove viene utilizzata una progettazione, un elenco di altre progettazioni utilizzate e i disegni correlati. La cronologia della progettazione viene registrata come un elenco di versioni e traguardi. Aprire il client Web di Fusion per visualizzare la Panoramica dei dettagli di progettazione.
È possibile aprire, rinominare, copiare progettazioni con i disegni correlati o spostarle in nuove cartelle e progetti senza interrompere le relative relazioni associative.
Eliminazione di progettazioni di riferimento
Non è possibile eliminare una progettazione se un'altra progettazione fa riferimento ad essa. Anche se si interrompe il collegamento, è possibile ancora utilizzare le versioni precedenti della progettazione.
Se si elimina una progettazione che include riferimenti esterni, le progettazioni di origine per i componenti esterni non vengono eliminate.
Creazione di un disegno da progettazioni
È possibile creare disegni che documentano una progettazione utilizzando viste ortogonali e assonometriche 2D in scala, annotazioni e tabelle per facilitare la produzione.
Copia di progettazioni
Quando si copia una progettazione a cui fa riferimento un disegno, viene visualizzato un elenco di disegni correlati. È possibile scegliere le opzioni Includi disegni o Ignora disegni. Per utilizzare l'opzione Includi disegni, assicurarsi di disporre dell'accesso Visualizzatore, o superiore, alla posizione in cui si trova il disegno.

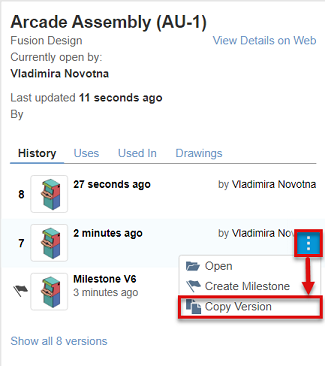

È inoltre possibile copiare qualsiasi versione precedente di una progettazione.
Gli eventuali disegni che fanno riferimento a tale versione specifica vengono elencati nella finestra di dialogo Disegni correlati. È possibile scegliere le opzioni Includi disegni o Ignora disegni. Per utilizzare l'opzione Includi disegni, assicurarsi di disporre dell'accesso Visualizzatore, o superiore, alla posizione in cui si trova il disegno.
Salvataggio di una progettazione esistente come nuova progettazione
Utilizzare il comando Salva con nome per salvare la progettazione corrente come nuova progettazione. I riferimenti esterni puntano ancora alle progettazioni originali. I Contesti assieme sono interrotti.
Quando si utilizza il comando Salva con nome in una progettazione, è possibile scegliere l'opzione Includi disegni. I disegni inclusi rimangono associati alla nuova progettazione e vengono aggiornati automaticamente quando la nuova progettazione viene modificata. In questo modo è possibile creare diramazioni e riutilizzare le progettazioni mantenendo i disegni aggiornati.
Progettazioni create in altre applicazioni CAD
La funzionalità AnyCAD in Fusion consente di fare riferimento a progettazioni create in altre applicazioni CAD direttamente nelle progettazioni di Fusion, mantenendo il loro formato originale.
Quando si modifica la progettazione originale nell'applicazione CAD nativa, le modifiche apportate vengono visualizzate automaticamente in Fusion.
- Essere un membro attivo di il client Web di Fusion.
- Installare Desktop Connector.
Progettazioni
In Fusion, una progettazione è un documento nel formato di file F3D, in cui vengono creati schizzi e corpi per formare parti e creare componenti da assiemi meccanici. I dati di progettazione vengono utilizzati come input per gli studi di simulazione e progettazione generativa, le animazioni, i rendering, le progettazioni elettroniche, i disegni e i setup di produzione.
Ogni progettazione contiene un componente di default e può anche contenere un assieme completo di componenti interni ed esterni tra loro correlati.
È possibile importare una progettazione come una nuova modifica di una progettazione esistente, creare Versioni per identificare una fase importante nello sviluppo della progettazione, creare un collegamento per condividere le progettazioni con i collaboratori e memorizzare nella cache le progettazioni in modo da potervi accedere offline.
Progettazione: riferimenti
Quando si inseriscono progettazioni, viene creato un riferimento associativo a tale documento di progettazione.
È possibile fare riferimento a qualsiasi progettazione di Fusion come un componente esterno nell'assieme di un'altra progettazione. Quando si modifica la progettazione originale, le modifiche vengono visualizzate in qualsiasi assieme in cui si fa riferimento ad essa.

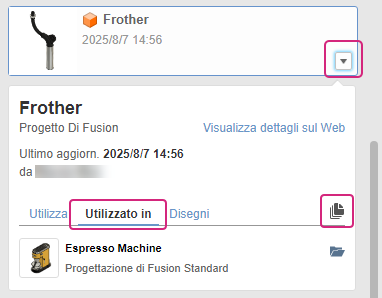

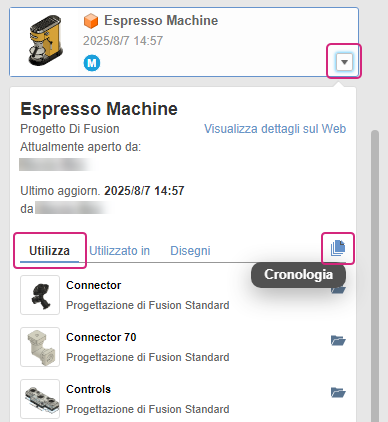

Nel Pannello dati è possibile vedere dove viene utilizzata una progettazione, un elenco di altre progettazioni utilizzate e i disegni correlati. La cronologia della progettazione, registrata come elenco di modifiche e versioni, è disponibile per progettazioni e disegni Fusion. Per visualizzare il cronologia, fare clic sul pulsante Cronologia per aprire la finestra di dialogo nell'area grafica.
È possibile aprire, rinominare, copiare progettazioni con i disegni correlati o spostarle in nuove cartelle e progetti senza interrompere le relative relazioni associative.
Eliminazione di progettazioni di riferimento
Non è possibile eliminare una progettazione se un'altra progettazione fa riferimento ad essa. Anche se si interrompe il collegamento, è possibile ancora utilizzare le modifiche precedenti della progettazione. Se si elimina una progettazione che include riferimenti esterni, le progettazioni di origine per i componenti esterni non vengono eliminate.
Creazione di un disegno da progettazioni
È possibile creare disegni che documentano una progettazione utilizzando viste ortogonali e assonometriche 2D in scala, annotazioni e tabelle per facilitare la produzione.
Copia di progettazioni
Quando si copia una progettazione a cui fa riferimento un disegno, viene visualizzato un elenco di disegni correlati. È possibile scegliere le opzioni Includi disegni o Ignora disegni. Per utilizzare l'opzione Includi disegni, assicurarsi di disporre dell'accesso Visualizzatore, o superiore, alla posizione in cui si trova il disegno.
Progettazioni create in altre applicazioni CAD
La funzionalità AnyCAD in Fusion consente di fare riferimento a progettazioni create in altre applicazioni CAD direttamente nelle progettazioni di Fusion, mantenendo il loro formato originale.
Quando si modifica la progettazione originale nell'applicazione CAD nativa, le modifiche apportate vengono visualizzate automaticamente in Fusion.
- Essere un membro attivo di il client Web di Fusion.
- Installare Desktop Connector.
