Creazione di riferimenti associativi in un assieme
Informazioni su come utilizzare l'utensile Oggetti di riferimento per creare riferimenti associativi espliciti tra un componente esterno e altre lavorazioni di progettazione in un assieme in Fusion.
Creazione di riferimenti associativi
Aprire un assieme contenente componenti esterni.
Nel Browser, fare clic su Modifica diretta
accanto ad un componente esterno.
Espandere il menu Modifica diretta nella parte superiore dell'area grafica.

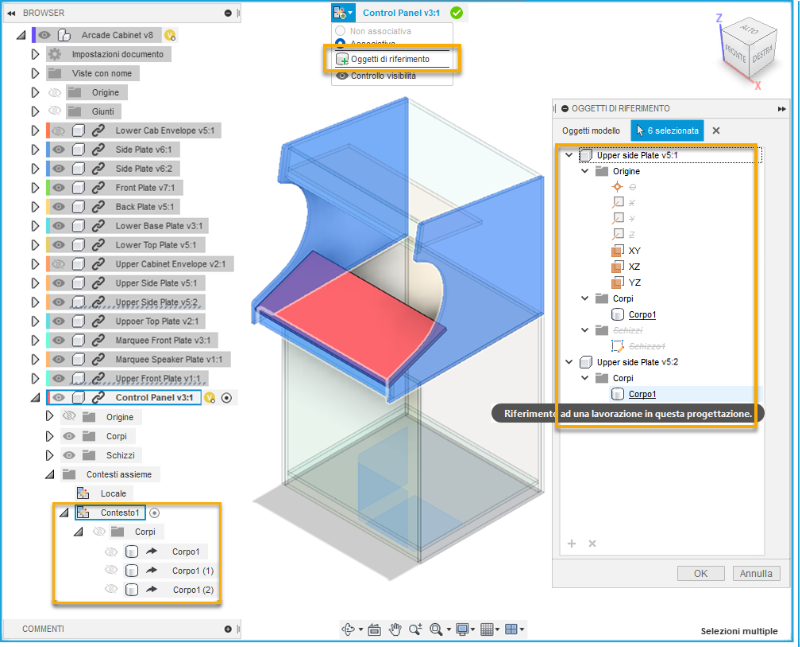

Selezionare Oggetti di riferimento.
Viene visualizzata la finestra di dialogo Oggetti di riferimento.
Nel Browser o nell'area grafica, selezionare le lavorazioni di progettazione a cui si desidera fare riferimento nell'assieme:
Componenti
Corpi
Schizzi
Geometria di costruzione
Facoltativo: Nella finestra di dialogo, selezionare gli oggetti, le cartelle o i componenti, quindi fare clic sul pulsante
Xper escluderli.Fare clic su OK.

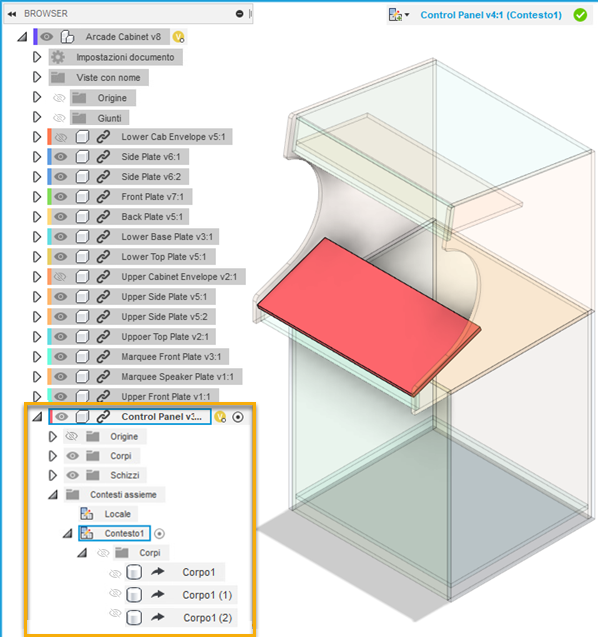

Nel Browser, le lavorazioni di progettazione selezionate vengono derivate in un contesto assieme.
Nel menu Modifica diretta, fare clic su Termina Modifica diretta
per tornare alla progettazione principale.Salvare l'assieme.
Fare clic con il pulsante destro del mouse sul componente esterno.
Selezionare Apri per aprire la progettazione nella scheda del documento corrispondente.
Nel Browser, espandere la cartella Contesti assieme.

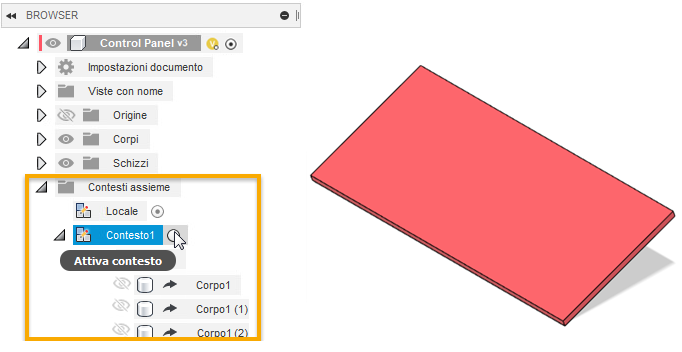

Accanto al contesto assieme, fare clic sul pulsante di opzione Attiva contesto per attivarlo.
Le lavorazioni di progettazione a cui si fa riferimento con l'utensile Oggetti di riferimento vengono visualizzate nel contesto. La loro opacità è ridotta. Mentre si lavora al componente esterno, è possibile fare riferimento ad una lavorazione di progettazione qualsiasi.

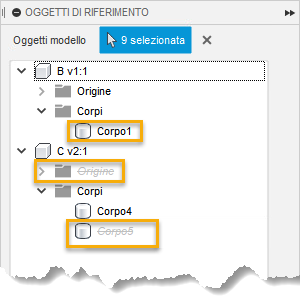

Quando si crea una relazione associativa tra la geometria nel componente esterno e una lavorazione di progettazione di riferimento, l'oggetto viene visualizzato in grassetto e sottolineato nella finestra di dialogo Oggetti di riferimento. Quando si esclude una lavorazione di progettazione, l'oggetto viene visualizzato in grigio e barrato.
Quando le lavorazioni di progettazione di riferimento cambiano nell'assieme, nel momento in cui si aggiorna l'assieme e si sincronizzano eventuali contesti dell'assieme non aggiornati tali modifiche si applicano anche al componente esterno. Anche le relazioni associative create tra la geometria nel componente esterno e le lavorazioni di progettazione di riferimento nell'assieme verranno aggiornate per riflettere le modifiche.
