Caricamento di progettazioni create in altre applicazioni CAD

Informazioni su come caricare progettazioni create in altre applicazioni CAD in un progetto in Fusion.

1. Verificare che Desktop Connector sia installato nel computer. Una volta installato, viene visualizzata un'unità di Fusion in Esplora risorse.



2. Individuare il team che si desidera utilizzare, quindi il progetto e le sottocartelle.



3. Copiare e incollare oppure salvare con nome nella cartella selezionata i file di parti e assiemi che si desidera utilizzare in Fusion.

4. Verificare che tutti i file siano nella cartella.

5. Aprire Fusion. Individuare il team che si desidera utilizzare, quindi il progetto e le sottocartelle. I file vengono aggiornati automaticamente nel Pannello dati per riflettere i file aggiunti in Desktop Connector. Quando si aggiungono file mediante Desktop Connector, l'aggiornamento dei file del team visualizzati richiede alcuni secondi.

   Suggerimento Fare clic su Aggiorna per assicurarsi che i dati siano completamente sincronizzati. In Fusion viene visualizzato il tipo di dati disponibili, ovvero il file .ipt, in questo caso:



   Nota I file di assiemi vengono visualizzati nel Pannello dati come file composti anziché come singoli file di assieme di livello superiore con diversi sottoassiemi e file di parti distribuiti.

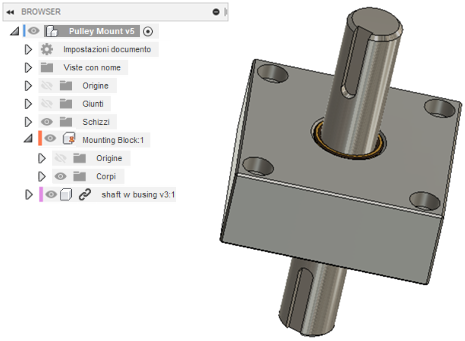

6. Individuare il file desiderato nel Pannello dati e inserirlo in un progetto esistente. Nella figura, il componente albero con boccola è un file di assieme di Inventor.
