Visualizzazione della cronologia progettazione e dei dati correlati

Informazioni su come visualizzare la cronologia delle versioni e i dati correlati di una progettazione in Fusion.

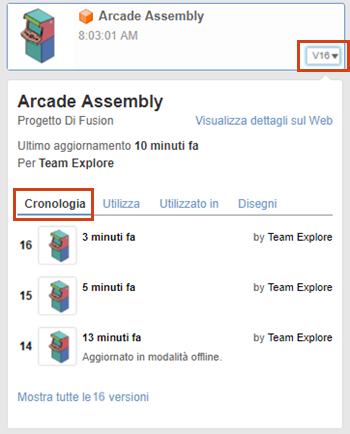

Visualizzazione di tutte le versioni di una progettazione

1. Nel Pannello dati, individuare la progettazione.

2. Fare clic sul numero di versione.

   I dettagli della progettazione vengono espansi.

   Nella scheda Cronologia, le prime 3 versioni vengono visualizzate nell'ordine dalla più recente alla meno recente.

3. Nella scheda Cronologia, fare clic su Mostra tutte le versioni.

La cronologia progetto viene espansa per visualizzare le versioni rimanenti.

Visualizzazione di componenti esterni a cui si fa riferimento in una progettazione

1. Espandere i dettagli della progettazione.
2. Fare clic sulla scheda Utilizza.

Tutti i documenti di progettazione inseriti come componenti esterni vengono visualizzati in un elenco.

Visualizzazione di altre progettazioni che fanno riferimento ad una progettazione come un componente esterno

1. Espandere i dettagli della progettazione.
2. Fare clic sulla scheda Utilizzato in.

Tutti i documenti di progettazione in cui viene inserita la progettazione come un componente esterno vengono visualizzati in un elenco.

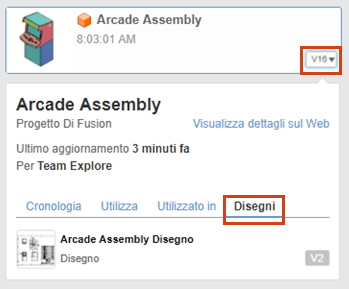

Visualizzazione di disegni che fanno riferimento ad una progettazione

1. Espandere i dettagli della progettazione.
2. Fare clic sulla scheda Disegni.

Tutti i documenti di disegno che fanno riferimento alla progettazione vengono visualizzati in un elenco.

Suggerimenti

• Nella scheda Cronologia, espandere il menu Altro o qualsiasi versione per aprirla , creare una versione Traguardo dalla stessa o copiarla .
• Nelle schede Utilizza o Utilizzato in, posizionare il cursore su una progettazione e fare clic su Apri per aprirla in una scheda documento separata.
• Nella scheda Disegno, posizionare il cursore su un disegno e fare clic su Apri per aprirlo in una scheda documento separata.

Visualizzazione della cronologia

Per visualizzare la cronologia di una progettazione, è possibile utilizzare uno dei seguenti metodi:

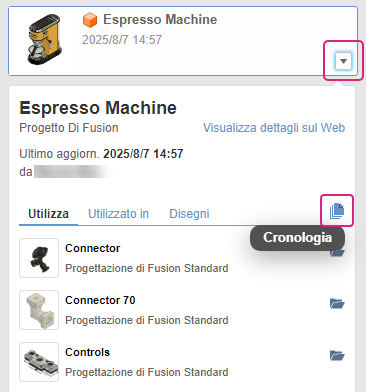

Pannello dati

1. In Pannello dati, individuare la progettazione che si desidera visualizzare.
2. Fare clic sulla freccia accanto alla progettazione per espandere ulteriori dettagli.
3. Fare clic sul pulsante Cronologia .

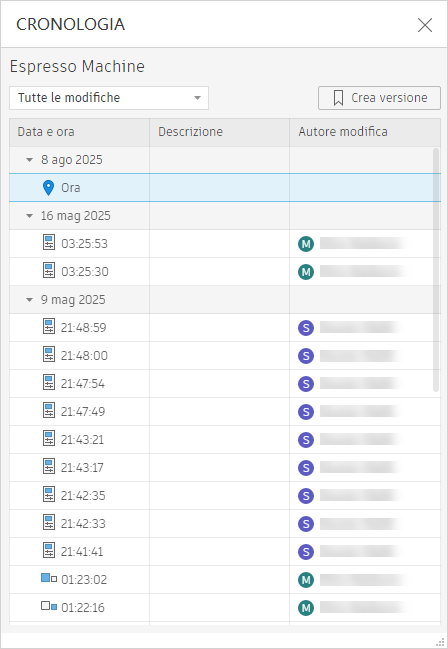

Viene visualizzata la finestra di dialogo Cronologia in cui sono visualizzati i salvataggi del modello, le versioni, le revisioni, le modifiche alle proprietà e altro ancora.

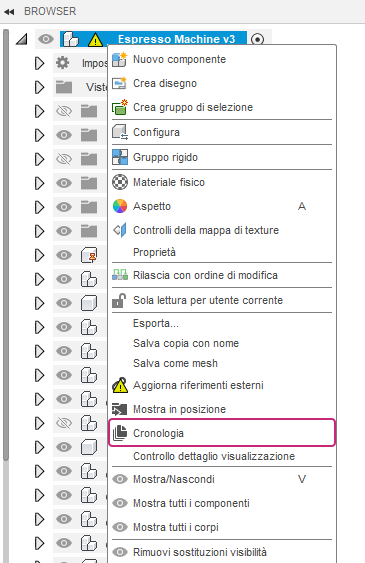

Browser

1. Nel Browser, fare clic con il pulsante destro del mouse sul componente di livello superiore, interno o esterno, di cui si desidera visualizzare la cronologia.
2. Selezionare Cronologia dall'elenco.

Viene visualizzata la finestra di dialogo Cronologia in cui sono visualizzati i salvataggi del modello, le versioni, le revisioni, le modifiche alle proprietà e altro ancora.

Visualizzazione dei componenti esterni in una progettazione

1. Nel Pannello dati, individuare la progettazione da visualizzare.
2. Fare clic sulla freccia accanto alla progettazione per espandere ulteriori dettagli.
3. Fare clic sulla scheda Utilizza.

Tutti i componenti esterni utilizzati da questa progettazione vengono visualizzati in un elenco nella scheda Utilizza.

Visualizzazione delle progettazioni che includono la progettazione come componente

1. Nel Pannello dati, individuare la progettazione da visualizzare.
2. Fare clic sulla freccia accanto alla progettazione per espandere ulteriori dettagli.
3. Fare clic sulla scheda Utilizzato in.

Tutti i documenti di progettazione che utilizzano questa progettazione come componente esterna vengono visualizzati in un elenco nella scheda Utilizzato in.

Visualizzazione di disegni che fanno riferimento ad una progettazione

1. Nel Pannello dati, individuare la progettazione da visualizzare.
2. Fare clic sulla freccia accanto alla progettazione per espandere ulteriori dettagli.
3. Fare clic sulla scheda Disegni.

Tutti i disegni che fanno riferimento a questa progettazione vengono visualizzati in un elenco nella scheda Disegni.

Suggerimenti

• Nella finestra di dialogo Cronologia è possibile aprire una modifica precedente della progettazione. Posizionare il cursore su una modifica per visualizzare il menu Altro . Fare clic per espandere il menu e selezionare Apri per visualizzare le modifiche in una scheda documento separata.
• Nel Pannello dati è possibile aprire una progettazione elencata nelle schede Utilizza, Utilizzato in o Disegni. Fare clic su Apri per aprire la progettazione in una scheda documento separata.
