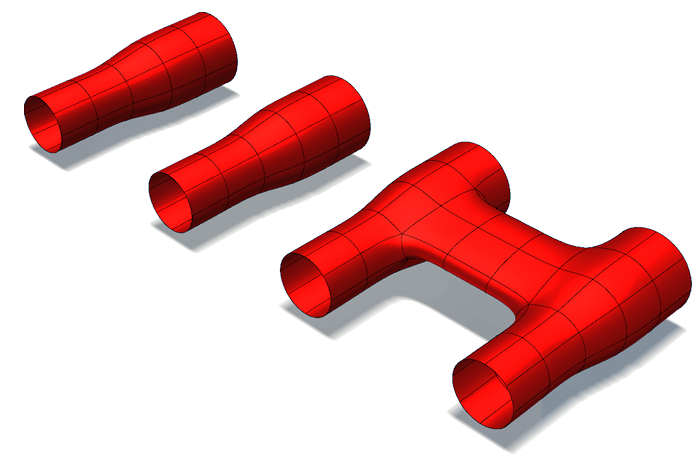

Creazione di corpi
Informazioni su come creare corpi all'interno di componenti come primitive o da schizzi in un progetto di Fusion.
Creazione di un corpo elementare
Nell'area di lavoro di progettazione, è possibile accedere ai comandi elementari dal gruppo Crea nelle seguenti posizioni:
- Dalla scheda Solido
- Dalla scheda Superficie (solo per la modalità Modellazione diretta)
- Dall'ambiente contestuale Forma
Nel browser, individuare il componente in cui si desidera creare il corpo.
Fare clic sul pulsante di opzione accanto al componente per attivarlo.
Fare clic per espandere il gruppo Crea.
Selezionare un comando elementare:
- Parallelepipedo
- Cilindro
- Sfera
- Toro
- Elicoide
- Piano
- Quadball
Selezionare un piano.
Posizionare la geometria per la base della primitiva.
Viene visualizzata la finestra di dialogo del comando.
Nella finestra di dialogo, impostare Operazione su Nuovo corpo.
Regolare le impostazioni aggiuntive per definire la forma e le dimensioni della primitiva.
Fare clic su OK.
Creazione di una parte da uno schizzo
Nell'area di lavoro di progettazione, è possibile accedere ai comandi per creare corpi da curve o profili di schizzo dal gruppo Crea nelle seguenti posizioni:
- Dalla scheda Solido
- Dalla scheda Superficie
- Dall'ambiente contestuale Forma
Nel browser, individuare il componente in cui si desidera creare il corpo.
Fare clic sul pulsante di opzione accanto al componente per attivarlo.
Creare uno schizzo.
Fare clic per espandere il gruppo Crea.
Selezionare un comando in grado di creare un corpo dalla geometria dello schizzo selezionata. Ad esempio:
- Crea estrusione
- Crea rivoluzione
- Sweep
- Loft
Viene visualizzata la finestra di dialogo del comando.
Nella finestra di dialogo, impostare Operazione su Nuovo corpo.
Selezionare la curva o il profilo dello schizzo.
Regolare le impostazioni aggiuntive per definire la forma e le dimensioni del corpo.
Fare clic su OK.
