Corpi

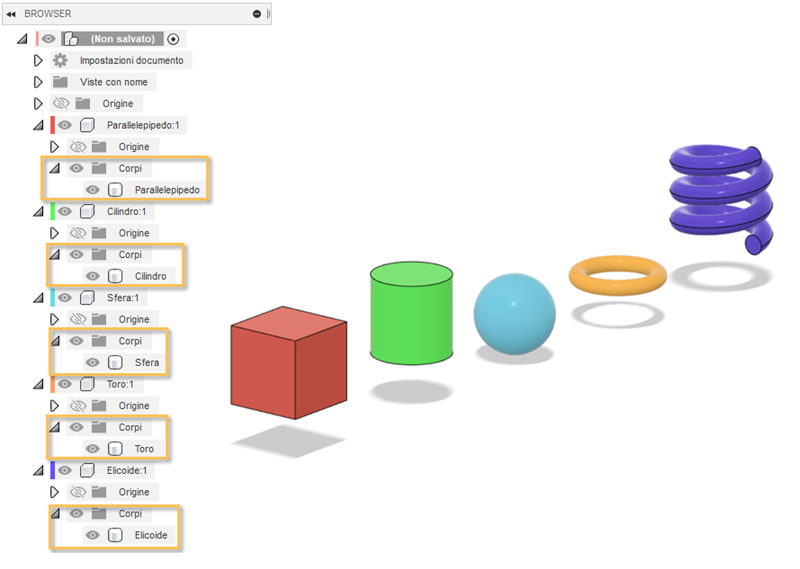

In Fusion, è possibile creare corpi 3D all'interno di qualsiasi componente nell'assieme della progettazione.
Un Corpo è un contenitore singolo per una forma 3D contigua.
Ogni corpo è contenuto all'interno di un componente, sia che si trovi nel Componente di default o in uno creato intenzionalmente. Ciascun componente può contenere più corpi, ma non è possibile creare giunti o movimento tra i corpi. Ogni corpo in un componente rappresenta una regione 3D separata ma fissa all'interno di tale componente.
Se è necessario creare giunti e movimento tra i corpi, questi devono trovarsi in componenti separati.
(Shift+F), diventa più semplice individuare i corpi che risiedono in ciascun componente.
Tipi di corpi
È possibile creare diversi tipi di corpi in Fusion.
- Solid
- Superficie
- Lamiera
- T-Spline
- Mesh
Ogni tipo di corpo è rappresentato da una matematica sottostante diversa. Ciò significa che due corpi di tipi diversi non possono interagire. I corpi devono essere convertiti nello stesso tipo prima di poter eseguire operazioni tra di essi.
Corpi solidi e di superficie
I corpi solidi e di superficie sono i tipi di corpi principali in Fusion.
È possibile creare corpi solidi e di superficie nell'area di lavoro Progettazione. Gli utensili nelle schede Solido e Superficie sono i più adatti per creare una geometria parametrica precisa basata su disegno.
Questo permette di utilizzare l'intero set di utensili di assieme, simulazione, documentazione e produzione a valle.
Corpi in lamiera
È possibile creare corpi in lamiera nell'area di lavoro Progettazione solo in modalità di modellazione parametrica. Gli utensili della scheda Lamiera consentono di applicare regole lamiera e progettare modelli piatti da produrre a partire da un pezzo di metallo piatto con uno spessore uniforme.
Corpi T-spline
È possibile creare corpi T-spline nell'area di lavoro Progettazione, nell'ambiente contestuale Forma. Questi corpi consentono di creare e modificare altre forme libere, scultoree.
Corpi mesh
È possibile importare file STL, OBJ o 3MF come corpi Mesh.
I corpi mesh vengono in genere utilizzati come una geometria di riferimento per la modellazione a valle. È possibile convertirli in corpi solidi o di superficie o rimodellarli come corpi T-spline.
È inoltre possibile utilizzare gli utensili della scheda Mesh per modificare i corpi mesh. È possibile convertire altri tipi di corpi in corpi mesh, quindi utilizzare gli utensili di modifica delle mesh per modificarli.
Creazione e modifica di corpi

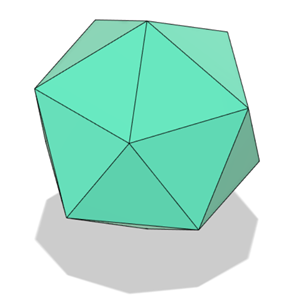

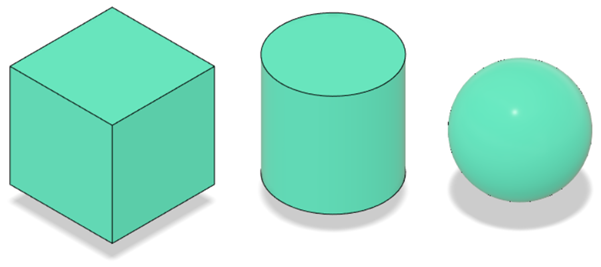

È possibile creare corpi primitivi utilizzando i comandi Parallelepipedo, Cilindro, Sfera, Toro, Elicoide e Tubo.
È inoltre possibile creare corpi più complessi basati su schizzi, mediante comandi quali Estrudi, Rivoluzione, Sweep, Loft, Foro, Serie e Specchio.
È possibile modificare i corpi con comandi quali Raccordo, Smusso, Shell, Sformo, Combina e Dividi corpo. È anche possibile utilizzare i corpi come utensili per modificare altri corpi all'interno dello stesso componente.
Un singolo corpo se diviso diventa due corpi, poiché la forma 3D originale non è più contigua.
Creazione di componenti da corpi
Se sono già stati creati corpi nel Componente di default, è possibile spostare i corpi in componenti separati in un secondo momento utilizzando il comando Crea componenti dai corpi. Tuttavia, la cronologia delle lavorazioni e delle operazioni utilizzate per creare i corpi originali rimane nel Componente di default e sono ancora associate alla timeline dell'assieme completo, anziché passare alle rappresentazioni lineari specifiche dei componenti.
Ciò rende difficile comprendere la timeline e interagire con essa durante l'evoluzione della progettazione, in particolare se si collabora con altri utenti.
Per questo motivo è consigliabile creare prima un nuovo componente, assegnargli un nome, attivarlo e quindi avviare la progettazione.
Suggerimenti
- Prima di modificare un corpo, assicurarsi innanzitutto di attivare il suo componente.
- Quando si modifica un corpo, valutare se nascondere altri componenti per evitare di creare relazioni non necessarie tra i corpi in componenti diversi, ad esempio riferimenti Dividi corpo.
- Creare invece piani di costruzione definiti dall'origine.
- Se nella timeline compaiono errori rossi o gialli, correggerli non appena vengono visualizzati.
- Se si copia e incolla un corpo, ogni copia rimane indipendente. Le modifiche apportate ad un corpo non influenzano l'altro. Se si desidera riutilizzare copie identiche di un elemento nella progettazione, creare copie del componente contenente il corpo che si desidera riutilizzare.
- Evitare di spostare i corpi con il comando Sposta (posizione fisica) o Taglia/Incolla (spostamento da un componente all'altro nell'assieme). Progettare invece i corpi disegnando uno schizzo nel componente attivo in cui si desidera che risiedano in modo permanente.
- Al contrario dei componenti, i singoli corpi non vengono visualizzati nei disegni o in una distinta componenti.
- Se il progetto richiede il movimento tra i componenti, è consigliabile creare innanzitutto i componenti, quindi creare i corpi all'interno dei rispettivi componenti dall'inizio.
