Scelta delle passate per il percorso utensile Angolo
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Quando si crea un percorso utensile Angolo è possibile scegliere tra tre tipi di percorsi utensile:
- Insieme al passo laterale massimo
- Insieme al passo laterale costante
- Attraverso
Lungo
Quando si utilizza il tipo Lungo, le passate vengono eseguite lungo il materiale, ad esempio lungo un angolo interno e sono generalmente utilizzate per lavorare le aree a bassa pendenza su una parte.
Quando si utilizza Insieme al passo laterale massimo, il passo laterale si regola per rimanere sempre all'interno della boundary del materiale grezzo, in modo che la finitura della superficie dell'area circostante non ne sia interessata. Il passo laterale massimo si trova nella parte più larga della boundary del materiale grezzo. Se la boundary del materiale grezzo si restringe, i passi laterali si avvicinano, lasciando meno materiale da tagliare su ciascun passo laterale, in modo che l'utensile possa sfregare sulla parte.
Quando si utilizza Insieme al passo laterale costante, viene mantenuto un passo laterale costante lungo tutta la boundary del materiale grezzo in modo da ottenere uno spessore del truciolo costante, che produce migliori condizioni di taglio. Se la boundary del materiale grezzo si restringe, le passate più esterne potrebbero sconfinare nell'area circostante già lavorata, con il rischio di lasciare dei segni sulla finitura della superficie.
Nell'esempio seguente, si vede una boundary del materiale grezzo sul fondo di una bugna circolare e cosa succede dopo aver usato Insieme al passo laterale massimo e al passo laterale costante.
 |
|
 |
 |
| Insieme al passo laterale massimo | Insieme al passo laterale costante |
Attraverso

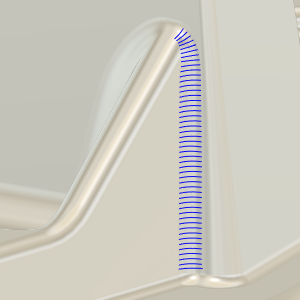

Le passate vengono eseguite attraverso il materiale, ad esempio attraverso un angolo interno, e sono generalmente utilizzate per la lavorazione di aree ripide.
L'utilizzo di Attraverso per le pareti verticali consente di evitare che l'utensile venga eseguito in verticale, verso il basso, fino all'angolo, il che può aumentare il rischio di rottura dell'utensile.
