Pinze: riferimenti
Impostazioni della scheda Pinza
| Parametro | Spiegazione |
|---|---|
| Descrizione | Una descrizione testuale della pinza. Questa descrizione è inclusa nel nome dell'utensile. |
| Fornitore | Il produttore o il fornitore della pinza. Utilizzare per identificare l'origine per l'acquisto di questa pinza specifica. |
| ID prodotto | L'identificatore (ID) del fornitore della pinza. Può essere il catalogo, il modello o il numero parte di questa pinza. |
| Collegamento prodotto | Il sito Web del fornitore o le informazioni di contatto per acquistare la pinza. Questo collegamento viene visualizzato nella scheda Info della libreria utensili. Selezionando questo collegamento si accede al sito Web esterno dei fornitori. |
Impostazioni della scheda Geometria pinza

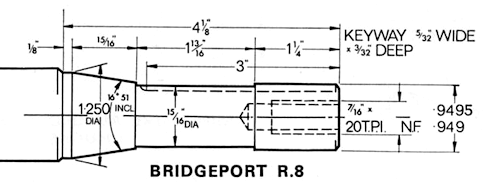

In questo esempio viene creata una pinza utensile stile R8 di base, con un'estensione aggiuntiva per una pinza fresa a candela di 1/2".
Una pinza utensile viene creata impilando più segmenti. Ciascun segmento è costituito da altezza segmento, diametro superiore e diametro inferiore. Selezionare l'icona per aggiungere un segmento.
| Parametro | Spiegazione |
|---|---|
| Unità | L'unità di misura dell'utensile (millimetri o pollici). |
| Altezza | L'altezza del segmento del supporto utensile selezionato. |
| Diametro superiore | Il diametro superiore del segmento del supporto utensile selezionato. |
| Diametro minore | Il diametro minore del segmento della pinza utensile selezionata. |
