Impostazioni della scheda Generale

Parametro	Spiegazione
Descrizione	Una descrizione testuale dello strumento, Questa descrizione è inclusa nel nome dell'utensile mostrato in tutto il CAM.
Fornitore	Il produttore o fornitore dell'utensile. Utilizzare per identificare l'origine per l'acquisto di questo utensile specifico.
ID prodotto	L'identificatore (ID) del fornitore dell'utensile. Può essere il catalogo, il modello o il numero parte di questo utensile.
Collegamento prodotto	Il sito Web del fornitore o le informazioni di contatto per acquistare l'utensile. Questo collegamento viene visualizzato nella scheda Info della libreria utensili. Selezionando questo collegamento si accede al sito Web esterno dei fornitori.

Impostazioni della scheda Inserisci

Parametro	Spiegazione
Codice ISO	Se si conosce il codice di lavorazione con utensili di inserimento, è possibile immetterlo qui e compilare altre impostazioni di inserimento. Impostare Unità su Pollici per i codici ANSI e Millimetri per i codici ISO. Disponibile per i tipi di utensile Tornitura Generale e Tornitura - Alesatura.
Forma	La forma dell'inserto utilizzando le designazioni alfabetiche comuni dei produttori.
Angolo del rilievo	Lo sformo sulle facce dell'inserto che viene a contatto con il materiale durante la lavorazione. Disponibile per i tipi di utensile Tornitura Generale e Tornitura - Alesatura.
Tolleranza	Una tolleranza per l'inserto in base alla designazione alfabetica, come definita dai produttori di utensili.
Sezione trasversale	La forma del foro e del rompitruciolo dell'inserto.
Inserisci dimensione	Le dimensioni di un cerchio inscritto utilizzando la designazione numerica, come definita dai produttori di utensili. Disponibile per i tipi di utensile Tornitura Generale e Tornitura - Alesatura.
Spessore	Uno spessore utilizzando la designazione numerica, come definita dai produttori di utensili.
Raggio angolo	Le dimensioni di un raggio dell'angolo utilizzando la designazione numerica, come definita dai produttori di utensili.
Tipo	Il tipo di inserto utensile. Questo modifica le impostazioni disponibili per definire l'inserto.
Unità	L'unità di misura dell'utensile (millimetri o pollici).
Materiale	Il materiale dell'utensile. Le opzioni disponibili sono: Non specificato, HSS, Titanio rivestito, Carburo e Ceramica.
Lunghezza totale	L'intera lunghezza dell'inserto. Disponibile per i tipi di utensile Tornitura - Scanalatura e Tornitura - Filettatura.
Larghezza	La larghezza non di taglio dell'utensile. Disponibile per i tipi di utensile Tornitura - Scanalatura e Tornitura - Filettatura.
Larghezza scanalatura	La larghezza di taglio dell'utensile. Disponibile per i tipi di utensile Tornitura - Scanalatura.
Passo minimo di filettatura	Il passo di filettatura più piccolo che l'inserto può creare. Questo valore dipende da Larghezza punta filettatura o Raggio punta filettatura dell'inserto. Determinano il valore minimo dell'inserto da utilizzare per creare una filettatura più piccola. Disponibile per i tipi di utensile Tornitura - Filettatura.
Passo di filettatura massimo	Il passo di filettatura più grande che l'inserto può creare. Questo parametro definisce la forma dell'inserto. Disponibile per i tipi di utensile Tornitura - Filettatura.
Filettatura interna	Quando selezionata, attiva la lavorazione delle filettature interne. Disponibile per i tipi di utensile Tornitura - Filettatura.
Angolo profilo di filettatura	Un valore in gradi dell'angolo tra due lati della filettatura. Immettere un valore inferiore a 90 gradi. Disponibile per i tipi di utensile Tornitura - Filettatura.
Tipo di punta filettatura	Un tipo Piana, Punto o Circolare per la punta filettatura. Disponibile per i tipi di utensile Tornitura - Filettatura.
Raggio punta filettatura	Il raggio del profilo filettatura. Immettere il valore minore o uguale alla metà della larghezza del dente. Disponibile solo per punte filettatura circolari.
Larghezza punta filettatura	La larghezza della parte piana per il profilo filettatura. Disponibile per i tipi di utensile Tornitura - Filettatura.

Impostazioni della scheda Pinza

Parametro	Spiegazione
Unità	L'unità di misura dell'utensile (millimetri o pollici).
Stile	Le dimensioni dello scarico per la pinza utensile.
Mano	Destra o Sinistra come specificato dal produttore.
Bloccaggio	Come l'inserto viene bloccato alla pinza.
Larghezza di taglio	La larghezza della testa della pinza. Disponibile per i tipi di utensile Tornitura Generale e Tornitura - Alesatura.
Lunghezza testa	La lunghezza della testa del supporto.
Lunghezza totale	L'intera lunghezza della pinza.
Larghezza gambo	La larghezza del gambo della pinza.
Altezza gambo	L'altezza dell'albero della pinza. Disponibile per i tipi di utensile Tornitura Generale e Tornitura - Filettatura.
Gambo circolare	Quando è selezionata, questa opzione specifica un gambo cilindrico per la pinza. Disponibile per i tipi di utensile Tornitura Generale e Tornitura - Filettatura.

Impostazioni della scheda Setup

Setup consente di definire la direzione di puntamento dell'utensile e il punto di taglio di contatto dell'inserto.

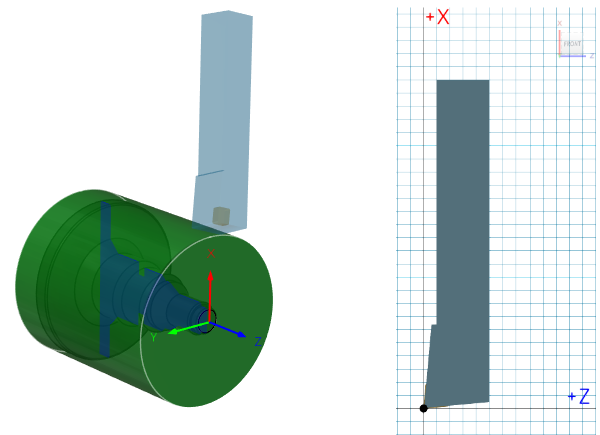

Un utensile di tornitura sull'area grafica (sinistra) e l'anteprima 3D dell'utensile nella Libreria utensili (destra).

Parametro	Spiegazione

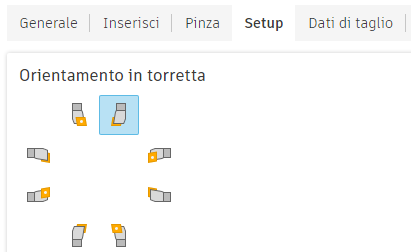

Orientamento	L'angolo dell'utensile rispetto alla direzione di taglio. Selezionare una delle opzioni di orientamento dell'intervallo di 90 gradi per orientare l'utensile in modo che corrisponda al modo in cui l'utensile effettivo è orientato nella macchina CNC. Per impostare l'orientamento dell'utensile su un angolo diverso da un intervallo di 90 gradi, immettere l'angolo personalizzato nella casella Orientamento, quindi premere Invio.
Inverti	Consente di invertire l'orientamento dell'utensile. Nota: Questa impostazione ha effetto solo sull'orientamento dell'utensile e non cambia la direzione del mandrino.

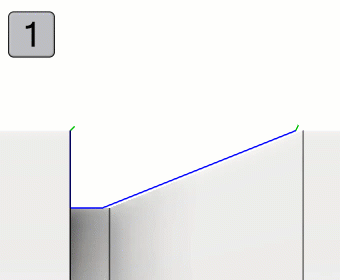

Compensazione	La posizione di compensazione del percorso utensile. Selezionare il Punto di compensazione in base a come si fa riferimento ai propri utensili sulla macchina CNC: Tangente punta: misurata da ciascun bordo di taglio, da quadrato ad assi. Punta: l'intersezione creata lungo gli spigoli di taglio dell'inserto. Centro punta: il riferimento del percorso utensile deriva dal centro della punta. Inserisci centro: utilizzato principalmente per gli inserti rotondi o a forma di pulsante.
Rotazione del mandrino in senso orario	La direzione del mandrino quando l'utensile è in uso. In senso orario è relativo al mandrino principale mentre guarda lungo la pinza. Nota: Questa impostazione cambia solo la direzione del mandrino e non influisce sull'orientamento dell'utensile. È importante confermare visivamente i risultati della simulazione e controllare i codici M del mandrino nell'output post-processato prima di eseguire il codice su una macchina CNC.

Impostazioni della scheda Dati di taglio

Gruppo Velocità

Questa sezione consente di impostare le velocità mandrino di default per l'utensile.

Parametro	Spiegazione
Utilizza velocità di superficie costante	Quando è selezionata, l'avanzamento e la velocità sono determinati dal controller NC. CSS continua a far muovere una quantità costante di materiale oltre la punta dell'utensile in base al diametro di taglio corrente. Man mano che l'utensile si avvicina alla linea d'asse della parte, la velocità di rotazione aumenta. Quando è deselezionata, la macchina utilizza la velocità mandrino e la velocità di avanzamento programmati.
Velocità mandrino	La velocità di rotazione del mandrino quando la casella di controllo Utilizza velocità di superficie costante è deselezionata, espressa in rotazioni/min (RPM). Disponibile per i tipi di utensile Tornitura - Filettatura.
Velocità superficie	Rappresenta la velocità di movimento del materiale lungo la punta dell'utensile, in base al diametro di taglio corrente. Espressa in piedi/min per la modalità Pollici e in m/min per la modalità Unità metriche.

Gruppo Velocità di avanzamento

Parametro	Spiegazione
Utilizza avanzamento per rivoluzione (FPR)	Quando questa opzione è selezionata, la velocità di avanzamento viene espressa come distanza/rivoluzione (FPR). Quando questa opzione è deselezionata, la velocità di avanzamento viene espressa come una distanza/tempo (avanzamento al minuto o FPM).
Velocità di avanzamento taglio per rivoluzione	Avanzamento utilizzato nei movimenti di taglio.
Velocità di avanzamento in entrata per rivoluzione	Velocità di avanzamento utilizzata quando si entra in un movimento di taglio.
Velocità di avanzamento in uscita per rivoluzione	Velocità di avanzamento utilizzata quando si esce da un movimento di taglio.
Refrigerante	Il tipo di refrigerante da utilizzare con l'utensile. Non tutte le opzioni sono disponibili per tutte le macchine NC.

Impostazioni della scheda Post-processore

Parametro	Spiegazione
Numero	Il numero utilizzato per identificare l'utensile nel programma NC.
Controllo interruzione	Quando questa opzione è selezionata, consente di controllare la rottura dell'utensile dopo l'uso. Invia un output al post che segnala alla macchina di verificare se c'è un utensile rotto. Questa è una funzione dipendente dalla macchina.
Commento	Un commento di testo per l'utensile. Il commento viene generalmente inviato al programma NC.
Offset di compensazione	Il numero utilizzato per identificare l'offset lunghezza utensile e l'offset diametro utensile nel programma NC.
Modifica strumento manuale	Quando è selezionata, forza un cambio utensile manuale. Deselezionare per macchine dotate di cambio utensile automatico.
Torretta	La posizione della torretta dell'utensile sulla macchina NC.
