Asola: riferimenti

Asola consente di fresare un percorso linea d'asse selezionando Spigoli o Schizzi. Non esegue la contornatura del perimetro dell'asola selezionata. La larghezza dell'utensile deve essere uguale o più piccola di quella dell'asola effettiva. La forma Asola può essere aperta o chiusa, diritta, circolare o contenere più curve. Tuttavia, deve essere una forma asola a larghezza continua. È utile per cancellare un canale prima di lavorare una boundary.

Produzione > Fresatura > 2D > Asola

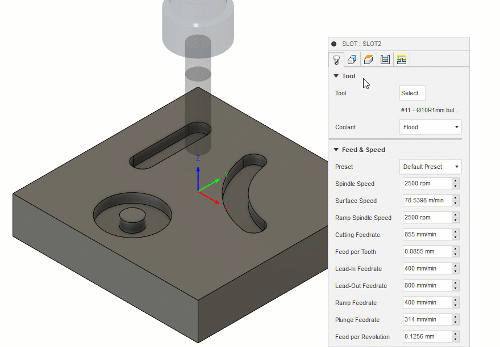

L'animazione seguente mostra un'asola con una larghezza di 10 mm. La scanalatura è lavorata con un utensile con un diametro di 10 mm.

Le impostazioni di default di Asola permettono di eseguire la rampa fino alla profondità finale. Selezionare lo spigolo o lo schizzo inferiore che rappresenta l'asola.

Selezione della geometria per un'operazione Asola

Percorso utensile generato per la geometria selezionata

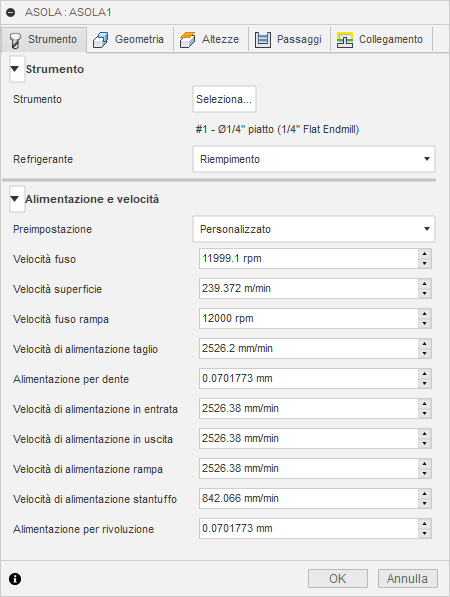

Impostazioni della scheda Utensile

Refrigerante

Selezionare il tipo di refrigerante utilizzato con l'utensile macchina. Non tutti i tipi funzioneranno con tutti i post-processori della macchina.

Velocità e alimentazione

Parametri di taglio Mandrino e Velocità di avanzamento.

• Velocità mandrino: la velocità di rotazione del mandrino espressa in rotazioni al minuto (RPM).
• Velocità superficie: la velocità con cui il materiale si sposta oltre lo spigolo di taglio dell'utensile (SFM o m/min).
• Velocità mandrino in rampa: la velocità di rotazione del mandrino durante l'esecuzione di movimenti di rampa.
• Velocità di avanzamento taglio: velocità di avanzamento utilizzata nei movimenti di taglio regolari. Espressa in pollici/min (IPM) o MM/Min.
• Avanzamento per dente: la velocità di avanzamento taglio espressa come avanzamento per dente (FPT).
• Velocità svincolo in entrata: avanzamento utilizzato quando si entra in un movimento di taglio.
• Velocità svincolo in uscita: avanzamento utilizzato quando si esce da un movimento di taglio.
• Velocità di avanzamento rampa: avanzamento utilizzato quando si effettuano rampe elicoidali nel materiale grezzo.
• Velocità di affondamento: avanzamento utilizzato quando si affonda nel materiale grezzo.
• Avanzamento per rivoluzione: la velocità di affondamento espressa come avanzamento per rivoluzione.

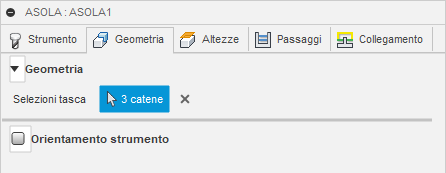

Impostazioni della scheda Geometria

Geometria

L'asola può essere utilizzata su qualsiasi spigolo o schizzo che rappresenta una forma di asola.

Selezione tasca

È possibile lavorare contorni chiusi o aperti selezionando Spigoli o Schizzi. La forma Asola può essere diritta, circolare o contenere più curve. Tuttavia, deve essere una forma asola a larghezza continua.

Selezione della geometria per un'operazione Asola

Percorso utensile generato per la geometria selezionata

Orientamento utensile

Specifica in che modo viene determinato l'orientamento dell'utensile mediante una combinazione di opzioni orientamento della triade e origine.

Il menu a discesa Orientamento fornisce le seguenti opzioni per impostare l'orientamento degli assi della triade X, Y e Z:

• Imposta orientamento WCS: utilizza il sistema di coordinate di lavoro (WCS) del setup corrente per l'orientamento dell'utensile.
• Orientamento modello: utilizza il sistema di coordinate di lavoro (WCS) della parte corrente per l'orientamento dell'utensile.
• Selezionare l'asse/piano Z e l'asse X: selezionare una faccia o un bordo per definire l'asse Z e un'altra faccia o bordo per definire l'asse X. Entrambi gli assi Z e X possono essere invertiti di 180 gradi.
• Selezionare l'asse/piano Z e l'asse Y: selezionare una faccia o un bordo per definire l'asse Z e un'altra faccia o bordo per definire l'asse Y. Entrambi gli assi Z e Y possono essere invertiti di 180 gradi.
• Selezionare gli assi X e Y: selezionare una faccia o un bordo per definire l'asse X e un'altra faccia o bordo per definire l'asse Y. Entrambi gli assi X e Y possono essere invertiti di 180 gradi.
• Seleziona sistema di coordinate: imposta un orientamento specifico dell'utensile per questa operazione da un sistema di coordinate definito dall'utente nel modello. Questa opzione utilizza l'origine e l'orientamento del sistema di coordinate esistente. Utilizzare questa opzione se il modello non contiene un punto e un piano idonei per l'operazione.

L'elenco a discesa Origine offre le seguenti opzioni per individuare l'origine della triade:

• Origine setup WCS: utilizza l'origine del sistema di coordinate di lavoro (WCS) del Setup corrente per l'origine dell'utensile.
• Origine modello: utilizza l'origine del sistema di coordinate di lavoro (WCS) della parte corrente per l'origine dell'utensile.
• Punto selezionato: selezionare un vertice o uno spigolo per l'origine della terna.
• Punto sull'ingombro materiale grezzo: selezionare un punto sulla casella di delimitazione del materiale grezzo per l'origine della terna.
• Punto sull'ingombro modello: selezionare un punto sul riquadro d'ingombro del modello per l'origine della triade.

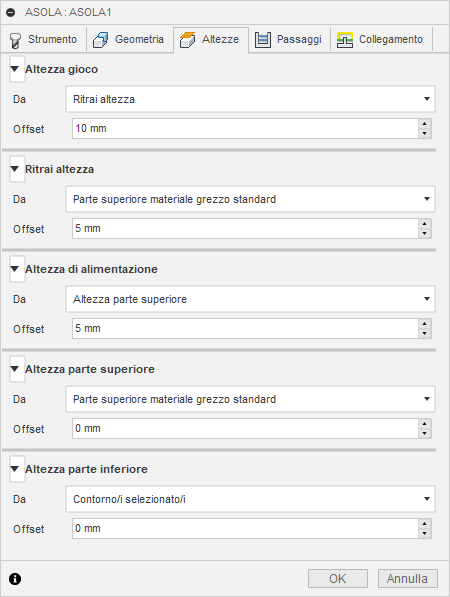

Impostazioni della scheda Altezze

Altezza passaggio

L'altezza di passaggio è la prima altezza da cui si sposta rapidamente l'utensile nel suo cammino verso l'inizio del percorso utensile.

Altezza passaggio

• Altezza di retrazione: offset incrementale da Altezza di Retrazione.
• Altezza di avanzamento: offset incrementale da Altezza di avanzamento.
• Altezza parte superiore: offset incrementale da Altezza parte superiore.
• Altezza parte inferiore: offset incrementale da Altezza parte inferiore.
• Parte superiore modello: offset incrementale da Parte superiore modello.
• Parte inferiore modello: offset incrementale da Parte inferiore modello.
• Parte superiore materiale grezzo: offset incrementale da Parte superiore materiale grezzo.
• Parte inferiore materiale grezzo: offset incrementale da Parte inferiore materiale grezzo.
• Contornatura/e selezionata/e: offset incrementale da una Contornatura selezionata sul modello.
• Selezione: offset incrementale da un Punto (vertice), Spigolo o Faccia selezionati sul modello.
• Origine (assoluto): offset assoluto da Origine definita in Setup o Orientamento utensile all'interno dell'operazione specifica.

Offset altezza passaggio

L'offset dell'altezza di passaggio viene applicato ed è relativo alla selezione Altezza di passaggio nell'elenco a discesa precedente.

Altezza di Retrazione

Altezza di retrazione consente di impostare l'altezza a cui si sposta l'utensile prima del passaggio di taglio successivo. Il valore di impostazione dell'altezza di retrazione deve superiore ad Altezza di avanzamento e Parte superiore. L'altezza di retrazione viene utilizzata insieme all'offset successivo per stabilire l'altezza.

Altezza di Retrazione

• Altezza passaggio: offset incrementale da Altezza passaggio.
• Altezza di avanzamento: offset incrementale da Altezza di avanzamento.
• Altezza parte superiore: offset incrementale da Altezza parte superiore.
• Altezza parte inferiore: offset incrementale da Altezza parte inferiore.
• Parte superiore modello: offset incrementale da Parte superiore modello.
• Parte inferiore modello: offset incrementale da Parte inferiore modello.
• Parte superiore materiale grezzo: offset incrementale da Parte superiore materiale grezzo.
• Parte inferiore materiale grezzo: offset incrementale da Parte inferiore materiale grezzo.
• Contornatura/e selezionata/e: offset incrementale da una Contornatura selezionata sul modello.
• Selezione: offset incrementale da un Punto (vertice), Spigolo o Faccia selezionati sul modello.
• Origine (assoluto): offset assoluto da Origine definita in Setup o Orientamento utensile all'interno dell'operazione specifica.

Offset altezza di retrazione

Offset altezza di retrazione viene applicato ed è relativo alla selezione Altezza di retrazione nell'elenco a discesa precedente.

Altezza di avanzamento

Altezza di avanzamento consente di impostare l'altezza a cui si sposta rapidamente l'utensile prima di cambiare in velocità di avanzamento/affondamento per entrare nella parte. Il valore di impostazione dell'Altezza di avanzamento deve essere superiore a Parte superiore. Un'operazione di foratura utilizza questa altezza come altezza di avanzamento iniziale e l'altezza di retrazione. L'altezza di avanzamento viene utilizzata insieme all'offset successivo per stabilire l'altezza effettiva.

Altezza di avanzamento

• Altezza passaggio: offset incrementale da Altezza passaggio.
• Altezza di retrazione: offset incrementale da Altezza di Retrazione.
• Disabilitato: la disabilitazione di Altezza di avanzamento determina una discesa rapida dell'utensile verso lo svincolo in entrata.
• Altezza parte superiore: offset incrementale da Altezza parte superiore.
• Altezza parte inferiore: offset incrementale da Altezza parte inferiore.
• Parte superiore modello: offset incrementale da Parte superiore modello.
• Parte inferiore modello: offset incrementale da Parte inferiore modello.
• Parte superiore materiale grezzo: offset incrementale da Parte superiore materiale grezzo.
• Parte inferiore materiale grezzo: offset incrementale da Parte inferiore materiale grezzo.
• Contornatura/e selezionata/e: offset incrementale da una Contornatura selezionata sul modello.
• Selezione: offset incrementale da un Punto (vertice), Spigolo o Faccia selezionati sul modello.
• Origine (assoluto): offset assoluto da Origine definita in Setup o Orientamento utensile all'interno dell'operazione specifica.

Offset altezza di avanzamento

Offset altezza di avanzamento viene applicato ed è relativo alla selezione Altezza di avanzamento nell'elenco a discesa precedente.

Altezza parte superiore

Altezza parte superiore consente di impostare l'altezza che descrive la parte superiore del taglio. Il valore di impostazione di Altezza parte superiore deve essere maggiore di Parte inferiore. Altezza parte superiore viene utilizzata insieme all'offset successivo per stabilire l'altezza

Altezza parte superiore

• Altezza passaggio: offset incrementale da Altezza passaggio.
• Altezza di retrazione: offset incrementale da Altezza di Retrazione.
• Altezza di avanzamento: offset incrementale da Altezza di avanzamento.
• Altezza parte inferiore: offset incrementale da Altezza parte inferiore.
• Parte superiore modello: offset incrementale da Parte superiore modello.
• Parte inferiore modello: offset incrementale da Parte inferiore modello.
• Parte superiore materiale grezzo: offset incrementale da Parte superiore materiale grezzo.
• Parte inferiore materiale grezzo: offset incrementale da Parte inferiore materiale grezzo.
• Contornatura/e selezionata/e: offset incrementale da una Contornatura selezionata sul modello.
• Selezione: offset incrementale da un Punto (vertice), Spigolo o Faccia selezionati sul modello.
• Origine (assoluto): offset assoluto da Origine definita in Setup o Orientamento utensile all'interno dell'operazione specifica.

Offset parte superiore

Offset parte superiore viene applicato ed è relativo alla selezione Altezza parte superiore nell'elenco a discesa precedente.

Altezza parte inferiore

Altezza parte inferiore determina l'altezza/profondità di lavorazione finale e la profondità minima a cui l'utensile scende nel grezzo. Il valore di impostazione di Altezza parte inferiore deve essere inferiore a Parte superiore. Altezza parte inferiore viene utilizzata insieme all'offset successivo per stabilire l'altezza effettiva.

Altezza parte inferiore

• Altezza passaggio: offset incrementale da Altezza passaggio.
• Altezza di retrazione: offset incrementale da Altezza di Retrazione.
• Altezza di avanzamento: offset incrementale da Altezza di avanzamento.
• Altezza parte superiore: offset incrementale da Altezza parte superiore.
• Parte superiore modello: offset incrementale da Parte superiore modello.
• Parte inferiore modello: offset incrementale da Parte inferiore modello.
• Parte superiore materiale grezzo: offset incrementale da Parte superiore materiale grezzo.
• Parte inferiore materiale grezzo: offset incrementale da Parte inferiore materiale grezzo.
• Contornatura/e selezionata/e: offset incrementale da una Contornatura selezionata sul modello.
• Selezione: offset incrementale da un Punto (vertice), Spigolo o Faccia selezionati sul modello.
• Origine (assoluto): offset assoluto da Origine definita in Setup o Orientamento utensile all'interno dell'operazione specifica.

Offset parte inferiore

Offset parte inferiore viene applicato ed è relativo alla selezione Altezza parte inferiore nell'elenco a discesa precedente.

Impostazioni della scheda Passate

Tolleranza

La tolleranza utilizzata durante la linearizzazione della geometria, ad esempio fusi ed ellissi. La tolleranza viene misurata come la distanza corda massima.

Tolleranza ampia 0,1	Tolleranza stretta 0,001

Il movimento di creazione di contorni della macchina CNC è controllato mediante i comandi G1 linea e G2 G3 arco. Per adattarsi a ciò, Fusion approssima i percorsi utensili curve e superfici linearizzandoli; creando molti segmenti di linea brevi per approssimare la forma desiderata. La precisione con cui il percorso utensile corrisponde alla forma desiderata dipende in gran parte dal numero di linee utilizzate. Un numero maggiore di linee si traduce in un percorso utensile che è più simile alla forma nominale della curva o della superficie.

Esaurimento dati

Si è tentati di utilizzare sempre tolleranze molto strette, ma ci sono compromessi che includono tempi di calcolo del percorso utensile più lunghi, file G-Code di grandi dimensioni e movimenti di linea molto brevi. I primi due aspetti non rappresentano un grosso problema perché Fusion esegue i calcoli molto rapidamente e la maggior parte dei controlli moderni dispone di almeno 1 MB di RAM. Tuttavia, i movimenti lineari brevi, associati ad elevate velocità di alimentazione, possono causare un fenomeno noto come esaurimento dei dati.

L'esaurimento dei dati si verifica quando il numero di dati ricevuti dal controllo è così elevato che non è più in grado di gestirli. I controlli CNC possono elaborare solo un numero finito di linee di codice (blocchi) per secondo. Questo può essere un minimo di 40 blocchi/secondo su macchine più vecchie e 1.000 blocchi/secondo o più su macchine più recenti, come il controllo di automazione Haas. Movimenti di linea brevi ed elevate velocità di avanzamento possono forzare la velocità di elaborazione oltre quella che il controllo è in grado di gestire. Quando ciò si verifica, la macchina deve fermarsi dopo ogni movimento e attendere di ricevere il successivo comando servomotore dal controllo.

Distanza di arretramento

Dopo aver raggiunto la fine del taglio, l'utensile arretrerà dalla parete prima di eseguire la ritrazione.

Arretramento impostato su 0,0

Arretramento impostato su 0,25

Ripeti passaggio di finitura

Se questa opzione è selezionata, l'utensile esegue un taglio aggiuntivo per rimuovere qualsiasi materiale grezzo standard residuo lasciato dalla deformazione dell'utensile.

Opzione Passaggio di finitura disabilitata

Passaggio di finitura abilitato

Distanza estensione frammento tangenziale

Specifica l'estensione tangenziale dei passaggi sulle asole aperte.

Mantieni ordine

Se l'opzione è selezionata, le lavorazioni vengono lavorate nell'ordine in cui sono state selezionate. Se l'opzione è deselezionata, l'ordine del percorso utensile è ottimizzato per il percorso più efficiente.

Più profondità

L'impostazione di default per Asola è eseguire la rampa fino alla profondità, ossia eseguire un'operazione in zig-zag fino alla massima profondità. Un modo per ridurre il carico dell'utensile consiste nell'eseguire più tagli di profondità.

Nessun taglio di profondità multiplo.

Più tagli di profondità (linea blu)

Passo in Z massimo

Specifica la distanza per lo stepdown massimo tra livelli Z. Lo stepdown massimo viene applicato alla profondità massima, meno le quantità del materiale grezzo standard restante e dei passaggi di finitura.

• Il passaggio finale deve essere inferiore allo passo in z massimo.
• Visualizzato senza lo stepdown di finitura.

Eccedenza assiale da lasciare (pavimento)

Controlla la quantità di materiale da lasciare nella direzione assiale (lungo l'asse Z), ossia alla fine dell'utensile. L'utilizzo di un'eccedenza negativa rimuove più materiale dal pavimento dell'asola.

Arrotondamento

Uniforma il percorso strumenti rimuovendo punti eccessivi e adattando gli archi ove possibile all'interno della tolleranza di filtraggio specificata.

Ammorbidimento - Off	Uniformazione on

L'uniformazione viene utilizzata per ridurre le dimensioni del codice senza sacrificare la precisione. L'ammorbidimento opera sostituendo linee collineari con un'unica linea e archi tangenti per sostituire più linee nelle aree curve.

Gli effetti dell'ammorbidimento possono essere notevoli. Le dimensioni del file G-Code possono essere ridotte del 50% o più. L'esecuzione della macchina risulta più rapida e uniforme, migliorando la qualità della superficie. La quantità di riduzione del codice dipende da quanto il percorso strumenti si presta all'uniformazione. I percorsi strumenti che si trovano principalmente in un piano maggiore (XY, XZ, YZ), come i percorsi paralleli, vengono filtrati in maniera significativa. Gli altri, come Smerlato 3D, vengono ridotti in misura minore.

Tolleranza di arrotondamento

Specifica la tolleranza del filtro di arrotondamento.

L'uniformazione funziona meglio quando la tolleranza (la precisione con cui viene generato il percorso linearizzato originale) è pari o superiore alla tolleranza di uniformazione (adattamento arco linea).

Ottimizzazione alimentazione

Specifica che l'alimentazione deve essere ridotta in corrispondenza degli angoli.

Modifica direzionale massima

Specifica la modifica angolare massima consentita prima che venga ridotta la velocità di alimentazione.

Raggio di alimentazione ridotto

Specifica il raggio minimo consentito prima che venga ridotta l'alimentazione.

Distanza di alimentazione ridotta

Specifica la distanza in base alla quale ridurre l'alimentazione prima di un angolo.

Velocità di alimentazione ridotta

Specifica la velocità di alimentazione ridotta da utilizzare in corrispondenza degli angoli.

Solo angoli interni

Abilitare per ridurre la velocità di alimentazione solo sugli angoli interni.

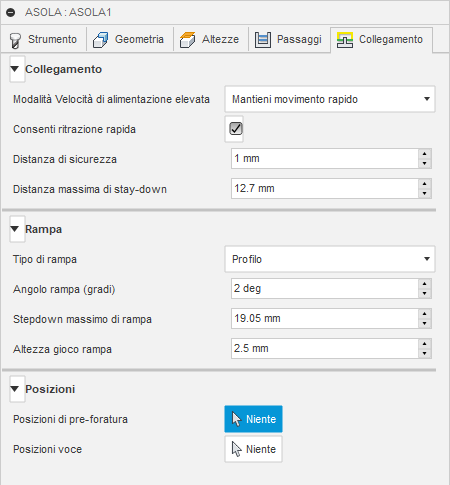

Impostazioni della scheda Collegamento

Modalità Massima velocità di avanzamento

Specifica quando i movimenti rapidi devono essere trasmessi ed elaborati come veri rapidi (G0) e quando devono essere espressi come movimenti ad elevata velocità di avanzamento (G1).

• Preservare il movimento rapido: tutti i movimenti rapidi vengono mantenuti.
• Preservare il movimento rapido assiale e radiale: solo i movimenti rapidi orizzontali (radiali) o verticali (assiali) vengono trasmessi ed elaborati come veri movimenti rapidi.
• Preservare il movimento rapido assiale e radiale: solo movimenti rapidi che si spostano verticalmente.
• Preservare il movimento rapido radiale: solo movimenti rapidi che si spostano orizzontalmente.
• Mantieni movimento rapido asse singolo: solo movimenti rapidi che si spostano solo in un asse (X, Y o Z).
• Utilizzare sempre l'alto avanzamento: esprime movimenti rapidi come movimenti G01 (movimenti ad elevata velocità di avanzamento) anziché movimenti rapidi (G0)

Questo parametro è in genere impostato per evitare collisioni nei rapidi su macchine che eseguono movimenti "dogleg" in rapido.

Velocità di alimentazione elevata

La velocità di alimentazione da utilizzare per i movimenti rapidi viene espressa come G1 anziché G0.

Consenti ritrazione rapida

Quando questa opzione è abilitata, le ritrazioni vengono effettuate come movimenti rapidi (G0). Disabilitare per forzare le ritrazioni alla velocità di alimentazione in uscita.

Distanza di sicurezza

Distanza minima tra l'utensile e le superfici della parte durante i movimenti di ritrazione. La distanza viene misurata dopo che è stata applicata l'eccedenza da lasciare. Pertanto, se viene utilizzata un'eccedenza da lasciare negativa, occorre prestare particolare attenzione per assicurare che la distanza di sicurezza sia abbastanza grande da evitare eventuali collisioni.

Distanza massima di stay-down

Specifica la distanza massima consentita per gli spostamenti di stay-down.

Senza retrazione massima di 1 pollice

Distanza massima senza retrazione di 2 pollici

Tipo di rampa

Specifica come l'utensile di taglio si muove verso il basso per ogni taglio di profondità.

Pre-foratura	Posizione del punto di pre-foratura
Affondamento all'inizio del taglio
Profilo	Il profilo segue la forma dell'asola. Questo è il tipo di rampa di default. L'utensile esegue la rampa all'angolo specificato per la lunghezza dell'asola. Per raggiungere la massima profondità, può essere necessario eseguire più movimenti rampa a zig-zag. È possibile limitare la profondità della rampa utilizzando Stepdown massimo di rampa.

Angolo di rampa (gradi)

Specifica l'angolo di rampa massimo. Se Tipo di rampa è impostato su Profilo, l'utensile eseguirà la rampa all'angolo specificato per la lunghezza dell'asola.

Stepdown massimo di rampa

Specifica la profondità massima di rampa quando si utilizza Profilo - Tipo di rampa sulle asole lunghe. Ciò limiterà il carico dell'utensile per le asole molto profonde o corte

Passo in Z massimo rampa di 0,750"

Passo in Z massimo rampa di 0,300"

Altezza passaggio rampa

L'altezza al di sopra del materiale grezzo standard dove inizia il percorso utensile Rampa.

Posizioni pre-foratura

Selezionare i punti in cui sono stati eseguiti i fori per fornire all'utensile di taglio il passaggio per inserire il materiale. Utilizzata con Pre foratura - Tipo di rampa.

Posizione del punto di pre-foratura

L'affondamento inizia in corrispondenza del punto di pre-foratura

Posizioni di ingresso

Selezionare la geometria vicino alla posizione in cui deve entrare l'utensile.
