Spianatura con sgrossatura adattiva 2D: riferimenti

Spianatura della parte mediante Sgrossatura adattiva 2D.

Nell'area di lavoro Produzione, è possibile eseguire un'operazione di spianatura utilizzando Sgrossatura adattiva 2D effettuando le seguenti operazioni:

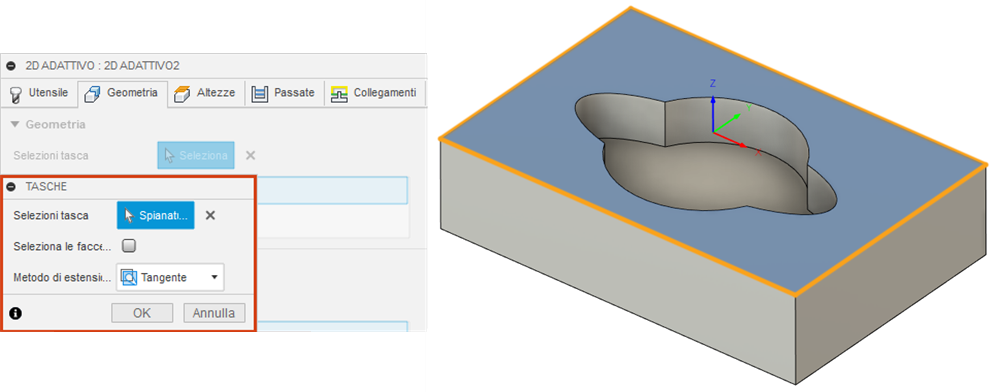

  1. Nella scheda Geometria, in Selezioni tasca, espandere l'elenco a discesa Selezioni geometria e scegliere Tasche.

    geometry selections drop-down list

    select pocket example

    Selezione della tasca

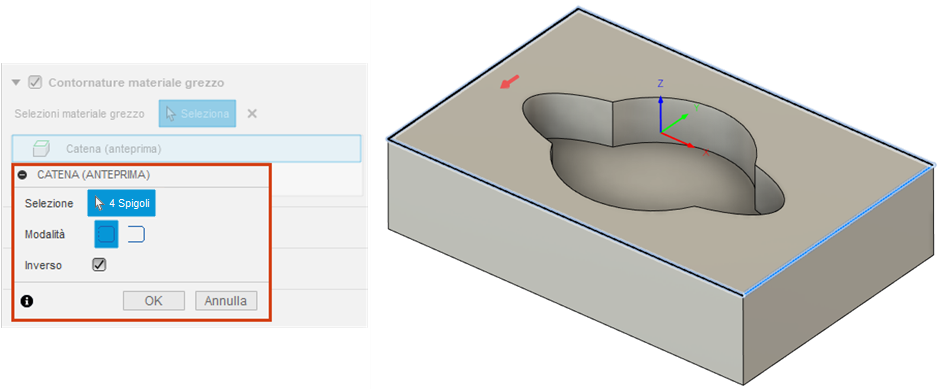

  2. Fare clic sulla casella di controllo Contornature materiale grezzo, espandere l'elenco a discesa Selezioni geometria e scegliere Catena per selezionare il contorno del grezzo per l'operazione di spianatura.

select stock contour example

Selezione della contornatura del materiale grezzo

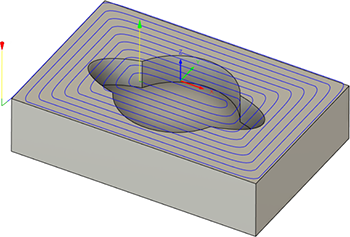

L'aspetto del percorso utensile risultante è simile a quello riportato di seguito:

2d adaptive toolpath for facing operation example

Percorso utensile adattivo 2D per un'operazione di spianatura

Pagina principale: Sgrossatura adattiva 2D: riferimenti
