Smussatura con frese a punta sferica/elicoidale: riferimenti

CAM supporta la smussatura con frese a punta sferica e frese a punta elicoidale.

Questo può essere utile nei casi in cui si utilizza già una fresa a punta sferica o elicoidale in una parte e si desidera smussare gli spigoli rettilinei, ma salvare una modifica utensile in un normale utensile di smussatura. Con smussi di piccole dimensioni, le differenze tra uno smusso piatto che utilizza un utensile di smussatura e uno smusso leggermente arrotondato potrebbero essere trascurabili.

Per creare lo smusso, creare semplicemente un'operazione Contornatura 2D e assicurarsi di selezionare un utensile fresa a punta sferica/elicoidale.

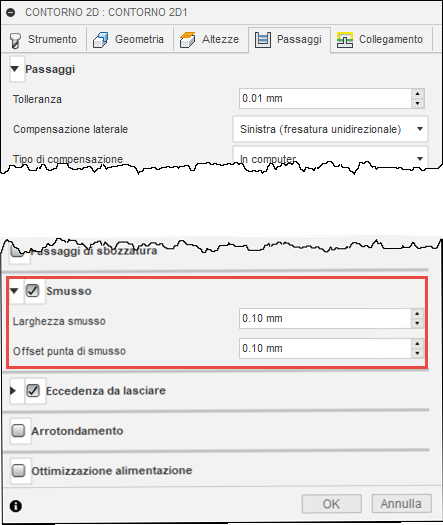

Parametri dello smusso per un utensile fresa a sfera

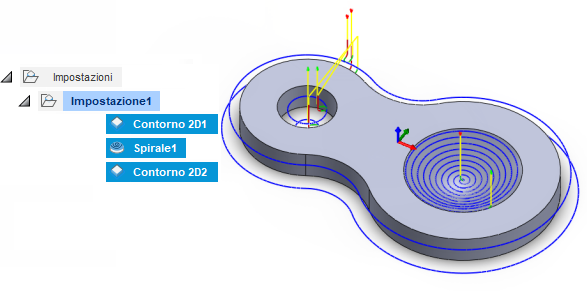

Nella parte seguente, il rientro sferico viene creato utilizzando una fresa a punta sferica e in seguito gli spigoli a 90 gradi vengono smussati utilizzando lo stesso utensile.

Esempio di utilizzo di una fresa sferica per smussatura
