Lavorazione a tasca aperta: riferimenti
Il modo migliore per lavorare una tasca 2D aperta in Fusion è usare la strategia Sgrossatura adattiva 2D.
Per lavorare una tasca 2D aperta utilizzando la strategia adattiva 2D, attenersi alla seguente procedura:
Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > 2D > Sgrossatura adattiva 2D
. In Selezioni tasca, espandere l'elenco a discesa Selezioni geometria e scegliere Tasche.

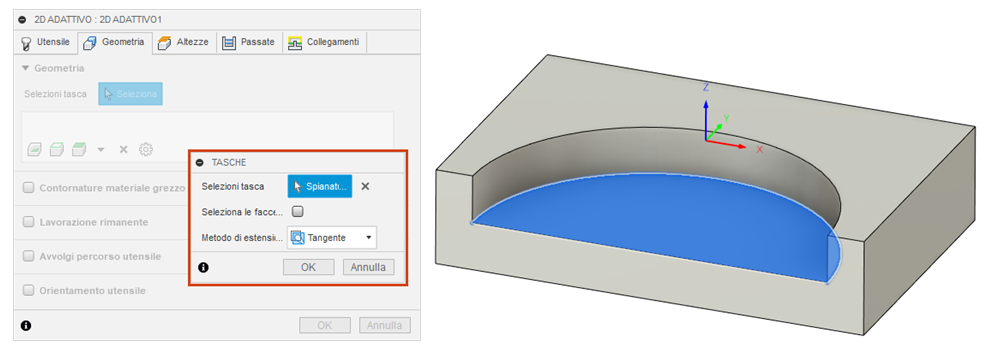

Selezione della tasca aperta
Regolare le altezze di collegamento in modo che corrispondano alla geometria.
Assicurarsi che la parte superiore del grezzo sia sopra la profondità di taglio.
Fare clic su OK per generare il percorso utensile.

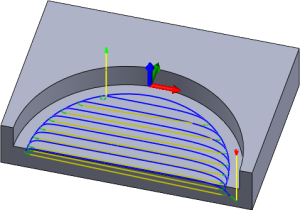

Il percorso utensile dovrebbe ora essere simile a quello mostrato qui di seguito:
Percorso utensile adattivo 2D per una tasca aperta
