Angolo bitangente: riferimenti

Il parametro di definizione per l'operazione Matita è l'Angolo bitangente.

L'utensile viene eseguito in Fusion lungo tutti i percorsi in cui si verificano due contatti simultanei con la parte con una differenza superiore a questo angolo.

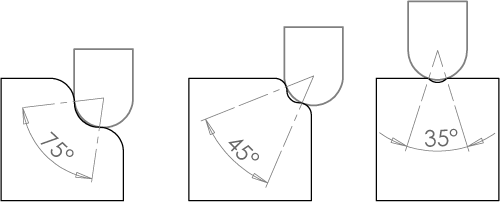

Illustrazione di diversi angoli bitangenti

Il parametro Angolo bitangente è in genere utilizzato per limitare la dimensione minima degli spigoli rilevati dalla strategia Matita.

Nell'esempio seguente, un utensile a punta sferica di 20 mm viene utilizzato su una parte con tre "gradini" arrotondati di diverse dimensioni. È possibile utilizzare il parametro Angolo bitangente per controllare quali spigoli vengono lavorati.

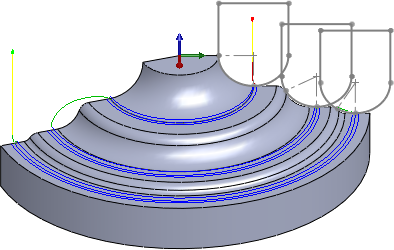

Percorso utensile Bitangenza con angolo bitangente = 15 gradi

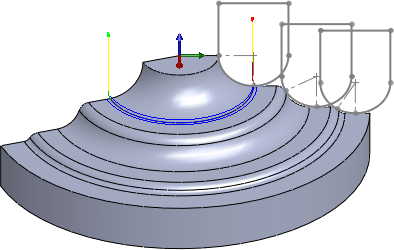

Percorso utensile Bitangenza con angolo bitangente = 70 gradi
