Attività 10: taglio bitangenza2

In questa attività, verrà nuovamente utilizzata la strategia Bitangenza 3D per ridurre la quantità di grezzo negli angoli della cavità, con un utensile più piccolo.

Prima abbiamo usato una fresa a sfera di 3 mm. Ora utilizzeremo una fresa a sfera da 2 mm.

Prerequisiti

• Attività 9 completata.

Passaggi

1. Avviare una nuova operazione di Bitangenza 3D e in Esercitazione: utensili (unità metriche), selezionare l'utensile #23 - Ø2 mm R1 mm sferico.

   1. Nella barra degli strumenti Produzione, nella scheda Fresatura, selezionare 3D > Bitangenza .
   2. Nella scheda Utensile fare clic su Seleziona. Viene visualizzata la libreria utensili.
   3. Nella finestra di dialogo Libreria utensili, selezionare Libreria di Fusion > Esercitazione: utensili (unità metriche).
   4. Dall'elenco, selezionare #23 - Ø2 mm R1 mm (fresa sferica).
   5. Fare clic su Seleziona.

2. Valore taglio passo laterale, angolo di taglio.

   1. Fare clic sulla scheda Passaggi .
   2. Impostare Passo laterale su 0,08 mm.
   3. Impostare Numero di passate laterali su 11.
   4. Fare clic su OK per avviare il calcolo del percorso utensile.

Riepilogo dell'attività 10

In questa attività è stata selezionata un'operazione di finitura Matita 3D e è stato utilizzato un utensile più piccolo per rifinire gli angoli fini.

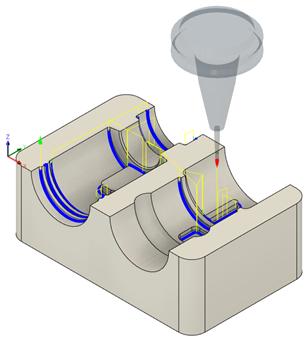

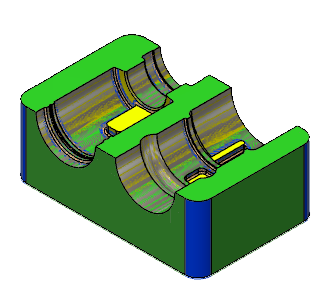

Il percorso utensile calcolato è mostrato di seguito.	Il percorso utensile simulato è mostrato di seguito.

Il percorso utensile è mostrato con una freccia rossa iniziale, un movimento rapido giallo, uno svincolo in entrata/uscita verde, movimenti di taglio blu e una freccia verde alla fine.
