Importazione dei risultati dell'ispezione in tempo reale
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Dopo aver trasferito il codice NC al controller della macchina per l'ispezione della superficie o l'ispezione geometrica, importare i risultati dell'ispezione in tempo reale utilizzando la connessione in tempo reale tra Fusion e la macchina CNC.
Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Ispezione > Azioni > Connessione in tempo reale
.Viene avviata l'esecuzione dell'applicazione Machine Connector per la macchina CNC, ad esempio:

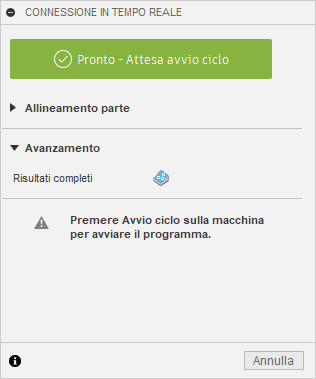

Viene visualizzata la finestra di dialogo Connessione in tempo reale.
Nota: Se nella finestra di dialogo viene visualizzato lo stato Impossibile connettersi, accertarsi che sia installata l'applicazione Machine Connector corretta e che la macchina CNC sia accesa.Eseguire il codice NC sulla macchina CNC.
Suggerimento Spesso il pulsante che è necessario premere sul controller della macchina è chiamato Avvio ciclo.

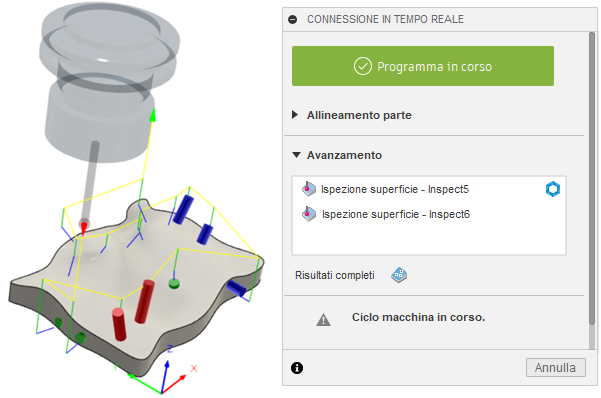

Lo stato nella finestra di dialogo cambia in Programma in corso e i risultati dell'ispezione iniziano a essere visualizzati nell'area grafica in tempo reale.
Quando tutti i risultati dell'ispezione sono stati importati, fare clic su Annulla per chiudere la finestra di dialogo.
In un secondo momento, se lo si desidera, è possibile salvare i risultati dell'ispezione importati come un rapporto.
