Connessione in tempo reale per l'ispezione

La funzionalità Connessione in tempo reale consente di importare i risultati di ispezione in tempo reale su una connessione in tempo reale tra Fusion e una macchina CNC. Può essere utilizzato per ispezione della superficie, ispezione geometrica di lavorazioni critiche (Ispezione per WCS e Geometria ispezione) e allineamento parte in tempo reale.

Per utilizzare la funzionalità Connessione in tempo reale, devono essere soddisfatte le seguenti condizioni:

• Applicazione Machine Connector corretta installata per la macchina CNC in uso.

  Nota: Le applicazioni Machine Connector non sono supportate nei computer Mac. Se Fusion è installato su un computer Mac, installare l'applicazione Machine Connector su un computer Windows, quindi stabilire una connessione di rete tra i due.

• Una connessione fisica o wireless tra la macchina CNC e il computer in cui è in esecuzione l'applicazione Machine Connector. Se si utilizza una connessione fisica, questa deve essere effettuata tramite un cavo Ethernet o seriale.

Esempi di impostazione connessione

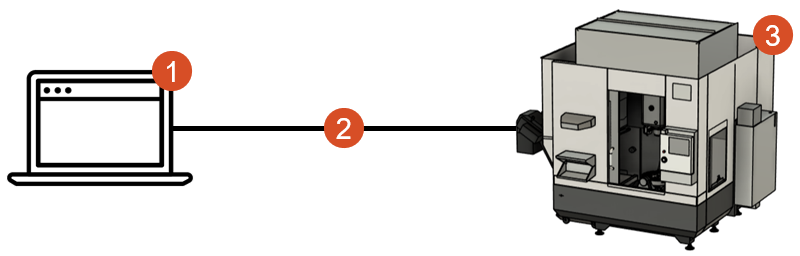

Esempio 1

1. Computer Windows che esegue Fusion e l'applicazione Machine Connector
2. Connessione fisica tramite un cavo Ethernet o seriale
3. Macchina CNC

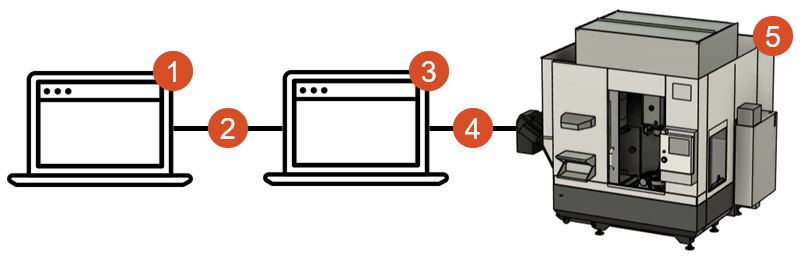

Esempio 2

1. Computer Mac che esegue Fusion
2. Connessione di rete tramite un cavo Ethernet
3. Computer Windows che esegue l'applicazione Machine Connector
4. Connessione fisica tramite un cavo Ethernet o seriale
5. Macchina CNC

Risoluzione dei problemi di connessione

Se si verifica un problema di connessione di Fusion all'applicazione Machine Connector, verificare quanto segue:

• L'indirizzo IP e la porta dell'applicazione Machine Connector corrispondono ai valori impostati nella finestra di dialogo Definizione macchina.
• I diritti di amministrazione dell'utente e qualsiasi firewall o software antivirus nel caso in cui la connessione venga bloccata.
• La connessione di rete se Fusion e l'applicazione Machine Connector si trovano su computer diversi.

Se si verifica un problema di connessione dell'applicazione Machine Connector alla macchina CNC, verificare quanto segue:

• La macchina CNC è attivata.
• La connessione tra il computer in cui è in esecuzione l'applicazione Machine Connector e la macchina CNC. Per una connessione fisica, controllare il cavo Ethernet o seriale; per una connessione wireless, verificare che sia configurata correttamente.
• Il controller della macchina CNC è configurato per comunicare attraverso una connessione in tempo reale. Ad esempio, le macchine CNC Haas richiedono l'abilitazione della funzionalità di raccolta dati macchina (MDC).
• La posizione del buffer dati della macchina CNC specificata nella finestra di dialogo Definizione macchina.
