Scheda Materiale grezzo: riferimenti
Impostazioni della scheda Materiale grezzo
Il percorso utensile viene calcolato in base alle dimensioni del materiale grezzo presente attorno al modello in lavorazione. Una descrizione accurata del materiale grezzo aiuta ad ottenere risultati migliori nel percorso utensile. Il materiale grezzo standard e gli staffaggi vengono presi in considerazione quando si simula il percorso utensile e da alcune strategie dei percorsi utensile.
Modalità
L'elenco a discesa Modalità consente di scegliere tra diverse opzioni di materiale grezzo:
- Dimensione box fissa:consente di creare una boundary del grezzo rettangolare di una dimensione specificata.
- Box di dimensione relativa: consente di eseguire la stima di una boundary del grezzo rettangolare intorno alla parte con opzioni di offset.
- Dimensione cilindro fissa: consente di creare una boundary del grezzo cilindrico di una dimensione specificata.
- Cilindro di dimensione relativa: consente eseguire la stima di una boundary del grezzo cilindrico intorno alla parte con opzioni di offset.
- Dimensione tubo fissa: consente di creare una boundary del grezzo tubolare di una dimensione specificata.
- Tubo di dimensione relativa: consente di eseguire la stima di una boundary del grezzo tubolare intorno alla parte con opzioni di offset.
- Da solido: selezionare un corpo solido da utilizzare come materiale grezzo.
- Da solido di delimitazione: selezionare un solido di delimitazione da utilizzare come materiale grezzo.
- Da setup precedente: utilizzare materiale grezzo del setup precedente (lavorazione rimanente).

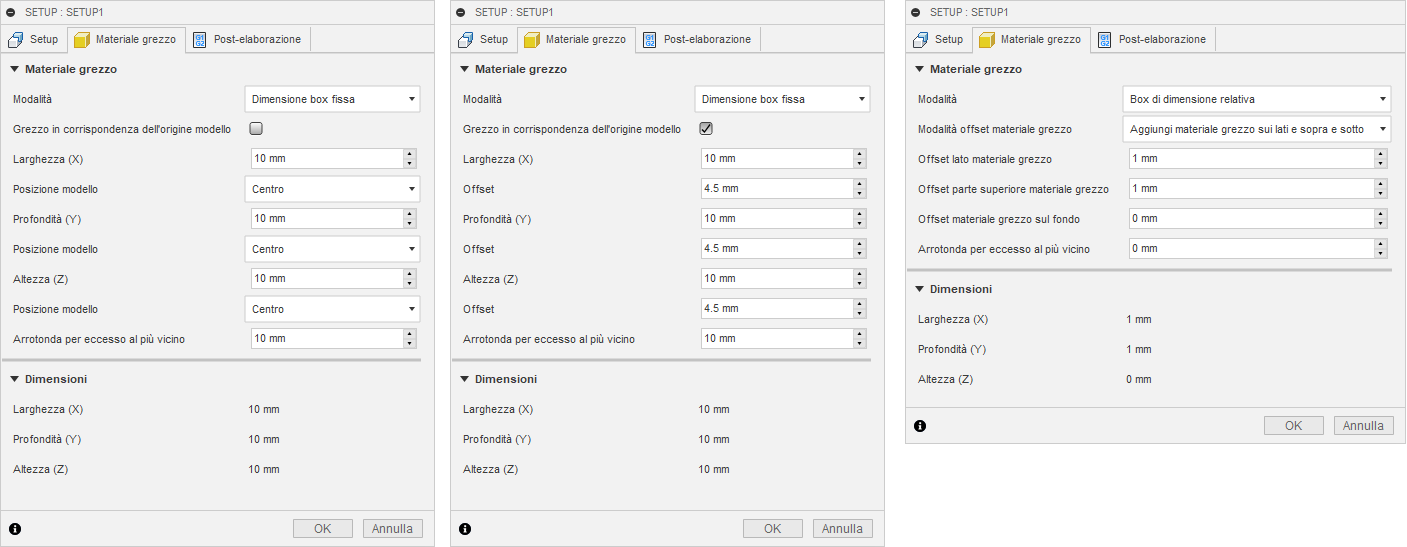

Dimensione box fissa
La modalità Dimensione box fissa consente di immettere valori XYZ precisi per specificare la larghezza, la profondità e l'altezza del materiale grezzo. È possibile posizionare il materiale grezzo rispetto al lato sinistro, destro, anteriore, posteriore, alto, basso o all'origine di progettazione del modello. L'origine di progettazione del modello potrebbe essere diversa da Imposta origine WCS.
Grezzo in corrispondenza dell'origine modello
Quando questa opzione è selezionata, il materiale grezzo viene posizionato rispetto all'origine modello. Quando questa opzione è deselezionata, è possibile utilizzare gli elenchi a discesa Posizione modello per posizionare il materiale grezzo.
Per visualizzare l'origine del modello, passare al Browser, espandere Modelli e modificare la visibilità
di Origine. L'origine di progettazione del modello potrebbe essere diversa da Imposta origine WCS.
Larghezza (X), Profondità (Y) e Altezza (Z)
Queste rappresentano le dimensioni del blocco di materiale grezzo standard e sono sempre specificate con valori positivi.
Posizione modello (quando l'opzione Grezzo in corrispondenza dell'origine modello è deselezionata)
I valori di offset possono essere positivi o negativi e vengono utilizzati per spostare il materiale grezzo standard rispetto alla posizione di riferimento selezionata.
Posizione modello X
- Offset dal lato sinistro (-X): riferimento alla posizione negativa X più lontana.
- Centro: riferimento al centro del modello in X.
- Offset dal lato destro (+X): riferimento alla posizione positiva X più lontana.
- Offset dall'origine modello: riferimento all'origine X di Progetto modello
Posizione modello Y
- Offset dal lato posteriore (+Y): riferimento alla posizione positiva Y più lontana
- Centro: riferimento al centro del modello in Y
- Offset dal lato destro (-Y): riferimento alla posizione negativa Y più lontana
- Offset dall'origine del modello: riferimento all'origine Y del Progetto modello
Posizione modello Z
- Offset dalla parte superiore (+Z): riferimento alla posizione positiva Z più lontana
- Centro: riferimento al centro del modello in Z
- Offset dalla parte inferiore (-Z): riferimento alla posizione negativa Z più lontana
- Offset dall'origine del modello: riferimento all'origine Z del Progetto modello
Offset (quando l'opzione Grezzo in corrispondenza dell'origine modello è selezionata)
I valori di offset possono essere positivi o negativi e vengono utilizzati per spostare il materiale grezzo standard in relazione all'Origine modello.
Arrotonda per eccesso al più vicino
Arrotondamento dell'incremento per le dimensioni grezzo finali.
Box di dimensione relativa
Con la modalità Box di dimensione relativa, le dimensioni del materiale grezzo richieste vengono approssimate. Include le opzioni per aggiungere materiale grezzo alla parte superiore, inferiore e/o ai lati del materiale grezzo.
 |
 |
|
| Nessun materiale grezzo aggiuntivo Dimensioni effettive. |
Materiale rimanente aggiunto Materiale grezzo su tutti i lati. |
Modalità offset materiale grezzo
Scegliere come aggiungere il materiale grezzo alla parte:
- Nessun materiale grezzo aggiuntivo
- Aggiungi materiale grezzo sui lati e sopra e sotto: offset materiale grezzo simmetrico per tutti i lati con valori univoci per parte superiore e parte inferiore
- Aggiungi materiale grezzo su tutti i lati: valori unici per tutti i lati della parte

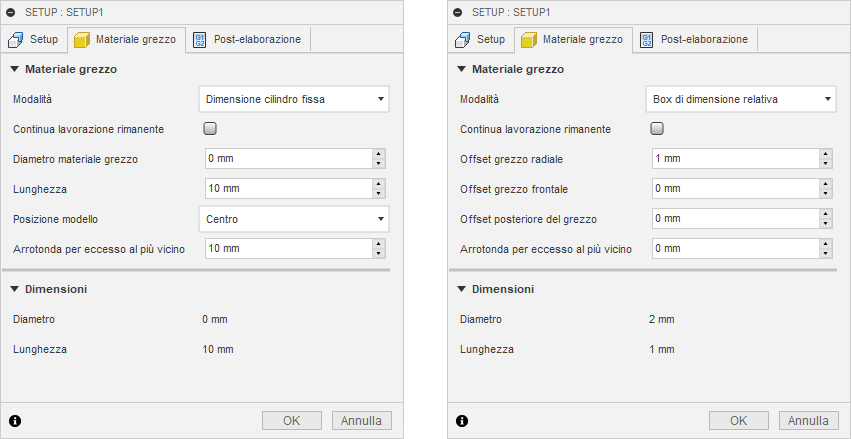

Dimensione cilindro fissa
La modalità Cilindro dimensione fissa consente di immettere valori precisi per specificare il diametro e la lunghezza del materiale grezzo. Il menu a discesa Posizione modello offre opzioni che aiutano a posizionare meglio il modello rispetto al materiale grezzo.
Diametro materiale grezzo
Consente di specificare il diametro del materiale grezzo.
Lunghezza
Specifica la lunghezza del materiale grezzo.
Posizione modello
- Offset dalla parte frontale: posiziona il materiale grezzo in modo da essere allineato con la faccia anteriore del modello
- Centro: centra il modello all'interno del materiale grezzo cilindrico
- Offset dalla parte posteriore: posiziona il materiale grezzo in modo da essere allineato con la faccia posteriore del modello
Cilindro di dimensione relativa
La modalità Cilindro di dimensione relativa consente di eseguire la stima di una boundary del materiale grezzo cilindrico intorno alla parte. Include opzioni per eseguire l'offset di materiale aggiuntivo intorno alla parte e per eseguire l'arrotondamento fino ad un incremento specificato.
Offset grezzo radiale
Quantità aggiuntiva per l'offset radiale.
Offset grezzo frontale
Quantità aggiuntiva di cui eseguire l'offset sul lato anteriore del modello.
Offset posteriore del grezzo
Quantità aggiuntiva di cui eseguire l'offset sul lato posteriore del modello.

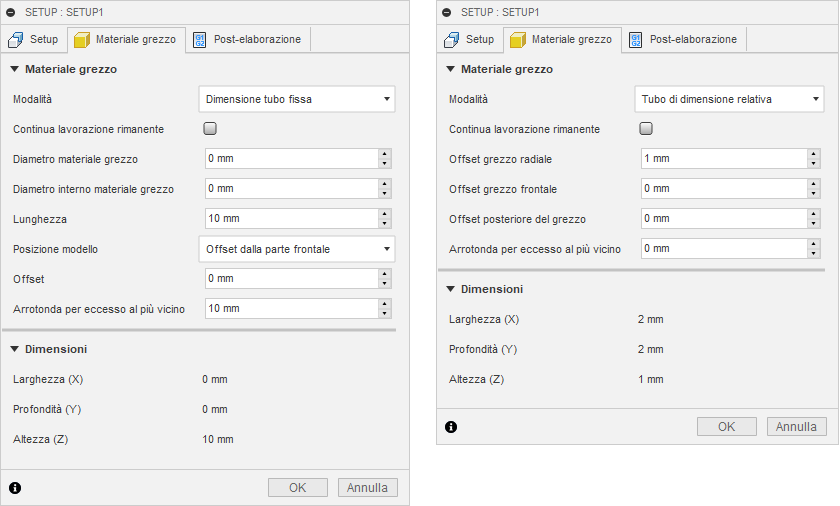

Dimensione tubo fissa
La modalità Tubo dimensione fissa consente di immettere valori precisi per specificare il diametro interno (ID), il diametro esterno (OD) e la lunghezza del materiale grezzo. Il menu a discesa Posizione modello offre opzioni che aiutano a posizionare meglio il modello rispetto al materiale grezzo.
Diametro materiale grezzo
Specifica il diametro esterno del materiale grezzo di un tubo.
Diametro interno materiale grezzo
Specifica il diametro interno del materiale grezzo.
Lunghezza
Specifica la lunghezza del materiale grezzo.
Posizione modello
- Offset dalla parte frontale: posiziona il materiale grezzo in modo da essere allineato con la faccia anteriore del modello
- Centra: centra il modello all'interno del materiale grezzo del tubo
- Offset dalla parte posteriore: posiziona il materiale grezzo in modo da essere allineato con la faccia posteriore del modello
Tubo di dimensione relativa
La modalità Tubo di dimensione relativa, consente di eseguire la stima di una boundary del materiale grezzo tubolare intorno alla parte. Include opzioni per eseguire l'offset di materiale aggiuntivo intorno alla parte e per eseguire l'arrotondamento fino ad un incremento specificato.
Offset grezzo radiale
Valore aggiuntivo per eseguire l'offset del diametro interno e del diametro esterno radialmente.
Offset grezzo frontale
Quantità aggiuntiva di cui eseguire l'offset sul lato anteriore del modello.
Offset posteriore del grezzo
Quantità aggiuntiva di cui eseguire l'offset sul lato posteriore del modello.
Da solido
La modalità Da solido consente di selezionare un corpo solido in una parte multi-corpo o da un file di parti in un assieme. Utile per definire il materiale grezzo da un modello di forgiatura, in cui la parte viene semi-formata prima della lavorazione.
Solido grezzo
Fare clic su Seleziona per scegliere il corpo solido da utilizzare come materiale grezzo.
Da solido di delimitazione
La modalità Da solido di delimitazione consente di selezionare un solido di delimitazione da utilizzare come materiale grezzo.
Solido di delimitazione
Fare clic su Seleziona per scegliere il solido di delimitazione da utilizzare come materiale grezzo.
Da setup precedente
La modalità Da setup precedente consente di utilizzare materiale grezzo del setup precedente. Questo abilita le operazioni di lavorazione rimanente.
Continua lavorazione rimanente
Se abilitata, è possibile eseguire operazioni Lavorazione rimanente in base al setup precedente (solo per il tipo Operazione di tornitura).
Per ulteriori informazioni, guardare il video Creazione di un setup in Fusion per la tornitura.
