Editor di configurazione dell'esportazione: riferimento
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.

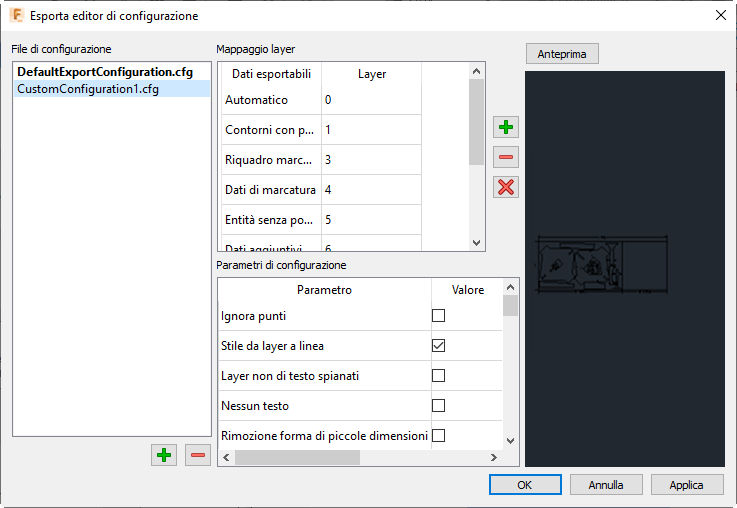

In questo argomento viene descritta la finestra di dialogo Editor di configurazione dell'esportazione che viene visualizzata per esportare un nest in un file DXF. Per utilizzare l'Editor di configurazione esportazione, è necessario aver creato uno studio di nesting e stare eseguendo l'esportazione di uno studio di nesting.
Un file di configurazione è un set di istruzioni personalizzabili su come esportare i dati di nesting. Ad esempio, è possibile specificare che il quinto layer di un file DXF contenga geometria che deve essere esclusa dal nest. Il nesting di Fusion include un file di configurazione di default. Non è possibile modificare questo file, ma è possibile creare versioni personalizzate per adattarle al proprio flusso di lavoro. Se si utilizza regolarmente gli stessi mappaggi nel proprio lavoro, non è normalmente necessario apportare modifiche ad un file di configurazione appena se ne crea uno adatto alle proprie esigenze.
File di configurazione
Questa sezione della finestra di dialogo elenca i file di configurazione disponibili. La configurazione attiva è evidenziata in grassetto.
- Fare doppio clic per impostare un file di configurazione come attivo.
Crea: creare un file di configurazione utilizzando le impostazioni correnti nella finestra di dialogo.
Elimina: eliminare il file di configurazione selezionato.
Mappaggio dei layer
Utilizzare questa tabella per controllare il modo in cui i valori vengono mappati ai layer durante l'esportazione.
- Colonna Dati esportabili: tipi di dati nest disponibili per la mappatura, ad esempio riquadri marcatura, grana e così via.
- Colonna Nome layer di destinazione: i layer in cui verranno estratte le entità.
- Consente di aggiungere una riga layer alla tabella.
- Consente di rimuovere la riga layer selezionata dalla tabella.
Consente di rimuovere tutte le righe layer.
Questi sono i mappaggi di default comunemente utilizzati nei workflow di CAD.
| Layer | Entità di nesting | Elementi CAD |
|---|---|---|
| 0 | Automatico | |
| 1 | Contorni con possibilità di nesting | Cerchi, linee, archi, polilinee e testo |
| 3 | Casella Incidi | Linee, archi e polilinee |
| 4 | Dati di incisione | Linee, archi, cerchi, polilinee e testo |
| 5 | Entità senza possibilità di nesting; l'area per questi elementi viene ancora calcolata | Linee, archi, cerchi, polilinee e testo |
| 6 | Dati aggiuntivi | Linee, archi, cerchi, polilinee e testo |
| 14 | Grana | |
| 15-99 | Cestino | Non visualizzato affatto |
| 251 | Ignorati ai fini del nesting | Mostrati nelle origini geometria, ma non utilizzati nei nest |
Parametri di configurazione
Impostare i parametri nel file di configurazione, ad esempio, "NoText" per eliminare il testo durante l'esportazione. Passare il puntatore del mouse sopra ciascun parametro per visualizzare le descrizioni.
Anteprima
Visualizzare in anteprima i risultati dell'esportazione.
