Generazione di un percorso utensile Tornitura - Sgrossatura adattiva

1. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Tornitura > Tornitura > Tornitura - Sgrossatura adattiva .

   Viene visualizzata la finestra di dialogo Sgrossatura adattiva.

2. Nella scheda Utensile, fare clic su Seleziona per scegliere un utensile. Nel riquadro sinistro della finestra di dialogo, nella Libreria Fusion, selezionare un utensile dalla libreria Utensili di tornitura.

   Suggerimento: Un utensile per gole è la selezione più comune per questo percorso utensile.

3. Nel gruppo Impostazioni utensile selezionare un'opzione Rotazione mandrino.

   Avanti (in senso orario) e Indietro (in senso antiorario) sono opzioni relative al mandrino principale mentre si guarda da dietro il mandrino. Assicurarsi che il mandrino ruoti verso l'inserto sull'utensile.

   Nota: Questa impostazione cambia solo la direzione del mandrino e non influisce sull'orientamento dell'utensile. Confermare visivamente i risultati della simulazione e controllare i codici M del mandrino nell'output post-processato prima di eseguire il codice su una macchina CNC.

4. La scheda Geometria contiene l'area del percorso utensile nell'asse Z con una boundary Anteriore e Posteriore.

   È possibile estendere la Modalità anteriore o la Modalità posteriore selezionata inserendo un valore di Offset.

5. Nella scheda Raggi, regolare l'area per lavorare in X. Impostare il punto iniziale del taglio Raggio esterno e il punto finale del taglio Raggio interno.

6. Nella scheda Passate, impostare il Raggio minimo di taglio su un valore appropriato per l'utensile e il tipo di materiale.

7. Fare clic su OK.

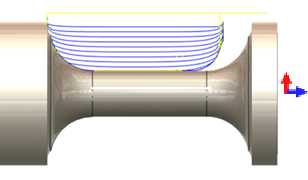

Il percorso utensile appare come segue.
