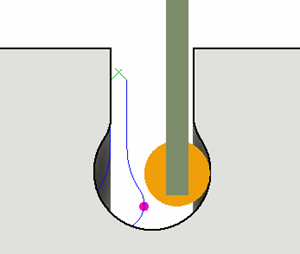

Generazione di un percorso utensile Tornitura - Traccia
Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Tornitura > Tornitura > Tornitura - Traccia
.Viene visualizzata la finestra di dialogo Traccia.
Nella scheda Utensile, fare clic su Seleziona per scegliere un utensile. Se non è stato creato un utensile da utilizzare, nel riquadro a sinistra della finestra di dialogo Libreria utensili, selezionare un utensile dalla Libreria di Fusion, la libreria Utensili di tornitura.
Nel gruppo Impostazioni utensile selezionare un'opzione Rotazione mandrino.
Avanti (in senso orario) e Indietro (in senso antiorario) sono opzioni relative al mandrino principale mentre si guarda da dietro il mandrino. Assicurarsi che il mandrino ruoti verso l'inserto sull'utensile.

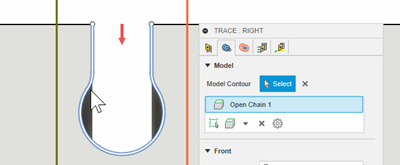

Nota: Questa impostazione cambia solo la direzione del mandrino e non influisce sull'orientamento dell'utensile. Confermare visivamente i risultati della simulazione e controllare i codici M del mandrino nell'output post-processato prima di eseguire il codice su una macchina CNC.Nella scheda Geometria, selezionare una contornatura modello dal modello o dallo schizzo per controllare il percorso utensile.
L'area del percorso utensile può essere contenuta nell'asse Z con un contorno Anteriore e Posteriore. È possibile estendere la Modalità anteriore o la Modalità posteriore selezionata inserendo un valore di Offset.
Nella scheda Raggio, regolare l'area da lavorare in X. Impostare il punto iniziale di un taglio sul Raggio esterno e il punto finale di un taglio sul Raggio interno.
Nella scheda Passate, selezionare un'opzione per determinare quale lato della contornatura modello lavorare nel menu a discesa Compensazione laterale.
Passaggi facoltativi:
- Per eseguire un movimento di retrazione più sicuro lungo il contorno, selezionare la casella di controllo Torna su curva.
- Per ottenere direzioni fisse per i movimenti di svincolo quando Compensazione laterale non è impostata su Centro, nella scheda Collegamento, selezionare Utilizza direzione principale fissa.
- Per tagliare con lo spigolo posteriore di un utensile di scanalatura, è possibile selezionare la casella di controllo Compensazione per larghezza utensile per compensare la larghezza dell'utensile e verificare la presenza di tallonamenti dello spigolo posteriore rispetto al modello.
Fare clic su OK.
