L'utensile Linea d'asse si trova nella barra degli strumenti del gruppo di utensili Geometria.

1. Selezionare Geometria > Linea d'asse .
2. Specificare due linee o spigoli retti.

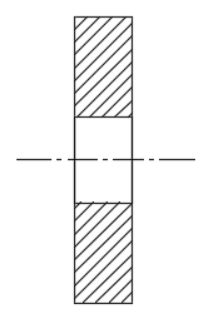

L'utensile crea una linea d'asse tra i due spigoli.

Modifica di una linea d'asse

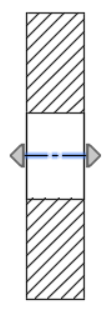

Per modificare la lunghezza di una linea d'asse, selezionare una linea d'asse esistente e utilizzare i grip freccia grigia per regolare la lunghezza.

Creazione di linee d'asse automatiche

È possibile creare automaticamente linee d'asse per tutti i fori in una vista regolando le impostazioni Contrassegni centrali e linee d'asse automatici nella finestra di dialogo Vista del disegno. È possibile eseguire questa operazione durante la creazione della vista o in un secondo momento facendo doppio clic sulla vista.

1. Nella sezione Contrassegni centrali e linee d'asse automatici della finestra di dialogo Vista del disegno, scegliere i tipi di foro che ricevono linee d'asse automatiche:
   • Linee d'asse:
     • Foro: crea una linea d'asse per le lavorazioni foro.
     • Estrusioni circolari: crea una linea d'asse per le estrusioni circolari.
     • Tagli circolari: crea una linea d'asse per i tagli circolari.
2. Selezionare OK o Chiudi.

Le linee d'asse vengono create per i tipi di foro selezionati.
