Geometria di annotazione (area di lavoro Disegno)
Nell'area di lavoro Disegno in Fusion, è possibile utilizzare i comandi del gruppo Geometria nella barra degli strumenti per aggiungere geometria di annotazione ai fogli in un disegno durante la documentazione della progettazione.
Per prendere nota della geometria su un foglio, è possibile utilizzare i seguenti comandi:
- Linea d'asse
- Centro
- Serie centrata
- Estensione spigolo

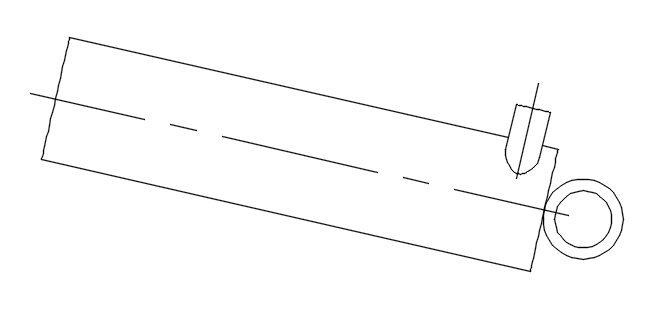

Linea d'asse
Una linea d'asse indica il centro tra due linee o spigoli.

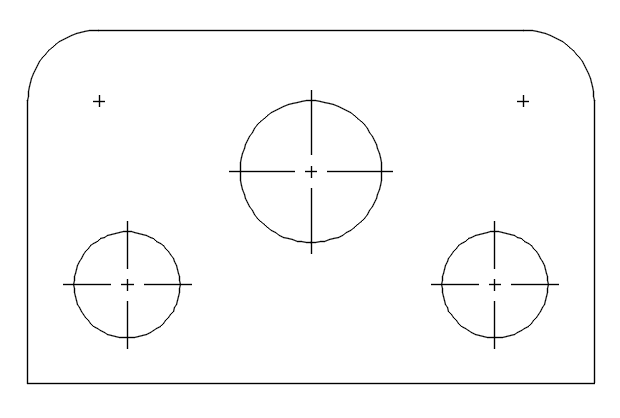

Centro
Per indicare il centro di uno spigolo o di un oggetto arrotondato viene utilizzato un centro.
Il tipo di centro dipende dall'oggetto curvo a cui fa riferimento. Per gli oggetti che sono cerchi completi, come cilindri o fori, l'utensile Centro genera centri con linee di estensione. I centri degli oggetti che non sono cerchi completi, come gli spigoli raccordati, non ricevono linee di estensione.

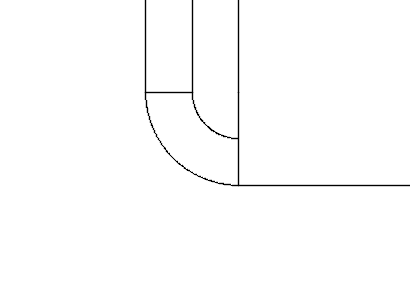

Estensioni spigoli
Un oggetto Estensione spigolo rappresenta l'estensione e l'intersezione di due spigoli non paralleli ridotti da un angolo spezzato, ad esempio un raccordo o uno smusso.
