Disponi quote

Informazioni su come usare l'utensile Disponi quote per impilare o allineare quote lineari o angolari nell'area di lavoro Disegno in Fusion.

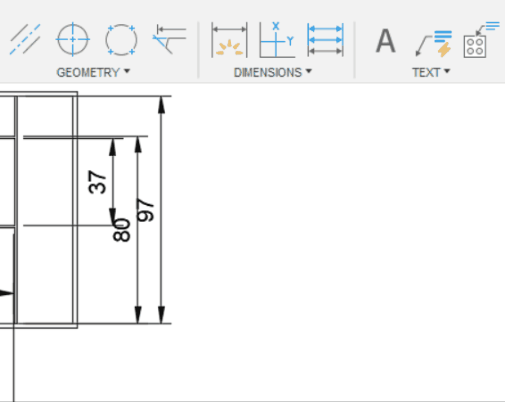

Impila quote

Regolare la spaziatura tra le quote lineari o angolari.

1. Nella barra degli strumenti, selezionare Quote > Disponi quote

   Viene visualizzata la finestra di dialogo Disponi quote. L'opzione Impila è selezionata per default.

2. Selezionare la quota base sulla quale verranno impilate tutte le altre quote sopra o sotto.

3. Selezionare tutte le altre quote che si desidera impilare.

4. Accettare la spaziatura di default (distanza) o specificare una spaziatura personalizzata tra le quote impilate.

5. Fare clic su OK.

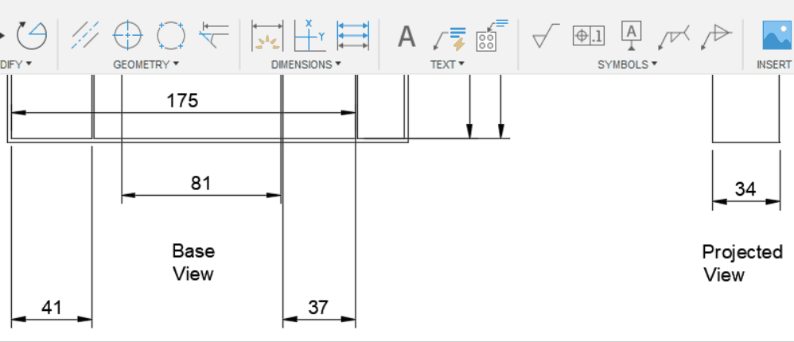

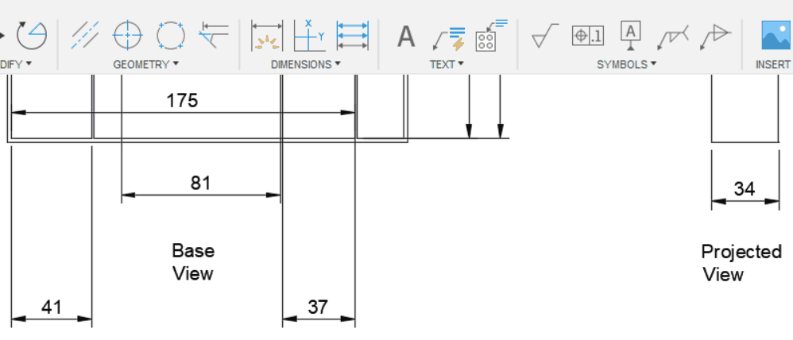

Allinea quote

Allineare le quote lineari o angolari all'interno di una vista e/o tra più viste.

1. Nella barra degli strumenti, selezionare Quote > Disponi quote

   Viene visualizzata la finestra di dialogo Disponi quote. L'opzione Impila è selezionata per default.

2. Selezionare l'opzione Allinea per Tipo.

3. Selezionare la quota base con la quale verranno allineate tutte le altre quote.

4. Selezionare tutte le altre quote che si desidera allineare.

5. Fare clic su OK.
