Viste di base

Nell'area di lavoro Disegno in Fusion, è possibile utilizzare il comando Vista di base per creare una vista di base di un progetto.

Una vista di base è la prima vista del disegno che si posiziona su un foglio. Una vista di base è una proiezione diretta del progetto 3D, visualizzata da una direzione specifica.

Quando si crea un nuovo disegno, Fusion il programma chiede di posizionare una vista di base. Dopo aver posizionato una vista di base su un foglio, è possibile generare viste proiettate in sezione e di dettaglio aggiuntive da tale vista.

Se necessario, è possibile creare viste di base aggiuntive con proprietà della vista diverse. Quando si crea una nuova vista di base, è possibile creare un nuovo riferimento o aggiungerlo ad un riferimento esistente nel disegno.

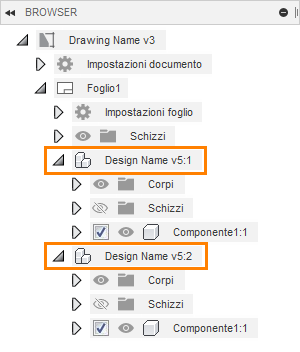

Se si crea un nuovo riferimento, nel browser viene visualizzato un nuovo nodo.

Se si aggiunge la nuova vista di base ad un riferimento esistente, questa viene associata al nodo di riferimento esistente nel browser.
