Viste del disegno

Nell'area di lavoro Disegno di Fusion, è possibile utilizzare i comandi del gruppo Crea della barra degli strumenti per posizionare le viste del disegno sui fogli in modo da documentare una progettazione.

Una vista del disegno è un oggetto che visualizza una proiezione ortogonale 2D di un modello 3D.

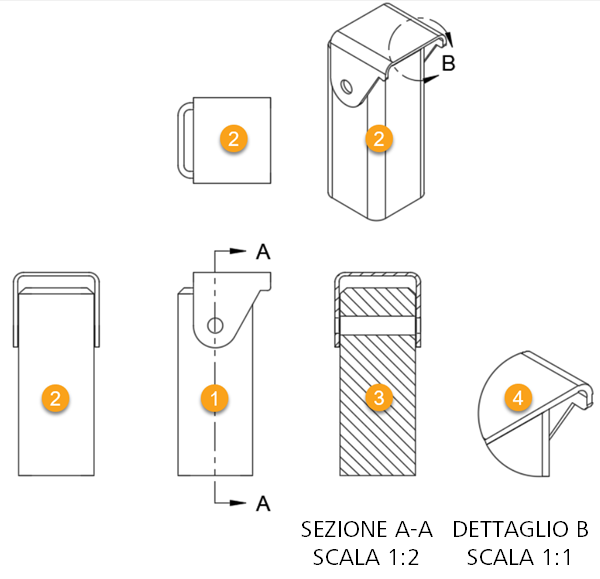

Sono disponibili quattro tipi di viste del disegno:

1. Vista di base: vista principale dalla quale vengono generate viste aggiuntive.
2. Vista proiettata: viste ortogonali proiettate rispetto ad una vista principale.
3. Vista in sezione: vista che taglia un assieme di progettazione lungo una linea specifica per rivelare l'interno.
4. Vista di dettaglio: vista ingrandita di una sezione di un'altra vista del disegno.

Visibilità dell'aspetto e degli spigoli

È possibile modificare lo stile di visualizzazione e la scala, nonché la modalità di visualizzazione di spigoli tangenti, spigoli con interferenza e spigoli di filettatura per ogni vista del disegno.

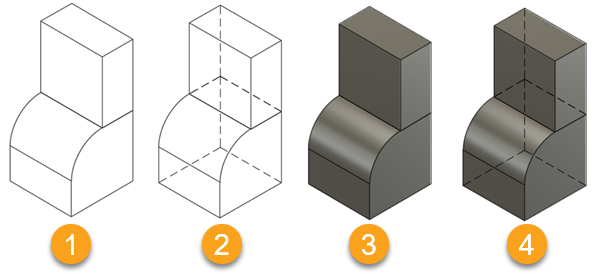

Stile

Lo stile di visualizzazione controlla la modalità di visualizzazione degli spigoli e delle facce visibili e nascosti in ogni vista del disegno.

1. Spigoli visibili
2. Spigoli visibili e spigoli nascosti
3. Ombreggiato
4. Ombreggiato con spigoli nascosti

Migliora qualità vista (Ombreggiato e Ombreggiato con spigoli nascosti)

Selezionare la casella di controllo Migliora qualità vista per migliorare l'aspetto delle viste ombreggiate delle progettazioni con una combinazione di parti spesse e sottili lunghe.

Quando è selezionata, la dimensione del file aumenta e ciò potrebbe influire negativamente sulle prestazioni.

Scala

È possibile scegliere un rapporto preimpostato o una scala frazionaria per ogni vista del disegno. È possibile scalare le singole viste verso l'alto o verso il basso in base al livello di dettaglio da visualizzare.

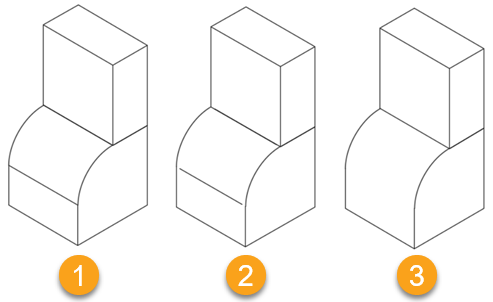

Spigoli tangenti

Gli spigoli tangenti segnano la transizione tra una superficie piana e uno spigolo arrotondato, e sono generalmente visualizzati come spigoli raccordati.

1. Lunghezza totale
2. Ridotto
3. Off

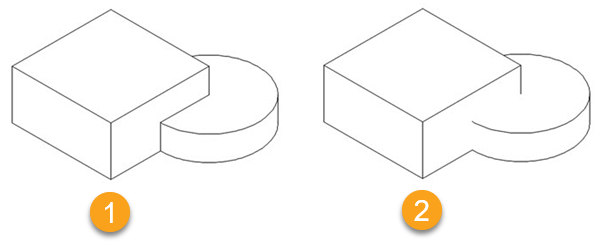

Spigoli d'interferenza

Uno spigolo d'interferenza si forma quando le facce di più componenti si intersecano. Quando l'opzione Spigoli d'interferenza è deselezionata, viene visualizzato uno spigolo che mostra il punto dove si incontrano i componenti.

1. Deselezionato
2. Selezionato

Dopo aver posizionato la vista del disegno sul foglio, è possibile aggiungere quote, geometria di annotazione, note, numeri di riferimento e altre annotazioni per documentare ulteriormente la progettazione.
