Creazione di quote su un foglio

Informazioni su come utilizzare l'utensile Quota nell'area di lavoro Disegno di Fusion per creare più tipi di quote su un foglio.

1. Nella barra degli strumenti, selezionare Quota > Quota .

2. Nel foglio, selezionare spigoli, punti o una quota esistente.

   In base alla selezione, viene visualizzato il tipo di quota appropriato:

   • Quota lineare
   • Quota allineata
   • Quota angolare
   • Quota raggio
   • Quota diametro

3. Spostare il puntatore del mouse per posizionare la quota.

4. Fare clic per posizionare la quota.

La quota viene visualizzata nel foglio e associata alla geometria che misura nella vista del disegno.

Suggerimenti

• Se una quota non è associata ad un oggetto nel disegno, verrà visualizzato il contrassegno Controllo annotazioni. Per riassociare la quota, fare clic sul contrassegno, selezionare Riassocia, quindi fare clic sui nuovi spigoli o punti per riassociare la quota.

• È possibile modificare le impostazioni per tutte le quote nel nodo Impostazioni documento del browser.

• Fare doppio clic su una quota per modificarne le singole proprietà.

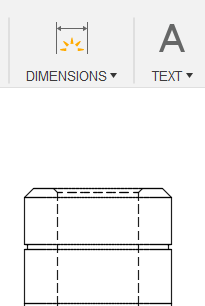

• Nota: Se si crea una vista laterale di un cilindro o di un foro, l'utensile Quota aggiunge automaticamente un simbolo di diametro al valore di quota quando viene selezionato uno spigolo che rappresenta un diametro.

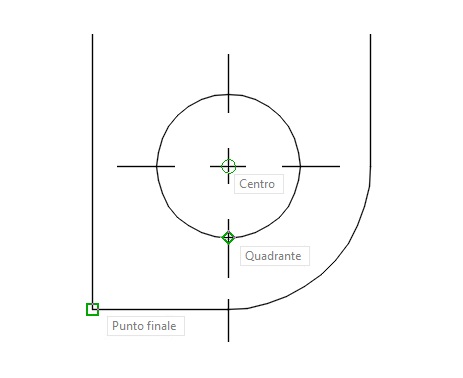

• Utilizzare gli snap ad oggetto per garantire che le quote siano associate a posizioni precise.

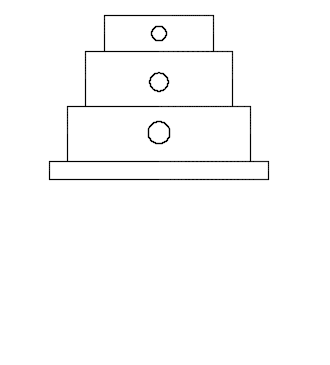

• Quando si posiziona una quota su un'altra, la quota con il valore maggiore si sposta verso il basso.
