Creazione di un disegno a tasselli per una progettazione configurata (area di lavoro Disegno)

Creare un disegno a tasselli per una progettazione configurata nell'area di lavoro Disegno in Fusion.

Creazione di una tabella che visualizza i dati di configurazione da una progettazione configurata

1. Nella barra degli strumenti, selezionare Tabelle > Tabella di configurazione .

   Viene visualizzata la finestra di dialogo Tabella e in corrispondenza del cursore viene mostrata la tabella di configurazione vuota.

2. Nella finestra di dialogo Tabella, nella scheda Tabella, assicurarsi che l'opzione Tabella di configurazione sia selezionata come Tipo.

3. (Facoltativo) Nella finestra di dialogo, modificare il Titolo.

4. Selezionare gli aspetti configurati da visualizzare come colonne della tabella.

5. (Facoltativo) Nella finestra di dialogo Tabella, nella scheda Ordine colonne, regolare l'ordine delle colonne nella tabella di configurazione.

6. Fare clic per posizionare la tabella di configurazione sul foglio.

   La tabella viene visualizzata sul foglio e compilata con le informazioni della progettazione configurata.



Modifica di una tabella che visualizza i dati di una configurazione da una progettazione configurata

1. Fare doppio clic sulla tabella di configurazione.

   Viene visualizzata la finestra di dialogo Tabella di configurazione.

   Nella scheda Tabella:

2. Modificare il Titolo.

3. Regolare la Direzione tabella:

   • In alto: posiziona l'intestazione nella parte inferiore e ordina le righe dal basso verso l'alto.
   • In basso: posiziona l'intestazione nella parte superiore e ordina le righe dall'alto verso il basso.

4. Selezionare gli aspetti configurati da mostrare come colonne della tabella:

   • Selezionare una colonna per includerla.

   • Deselezionare una colonna per escluderla.

     Nella scheda Ordine colonne eseguire le seguenti operazioni:

5. Regolare l'ordine delle colonne nella tabella di configurazione:

   • Selezionare una colonna, quindi fare clic sulla freccia Su per spostarla verso sinistra.
   • Selezionare una colonna, quindi fare clic sulla freccia Giù per spostarla verso destra.

6. Fare clic su Chiudi.

Suggerimento

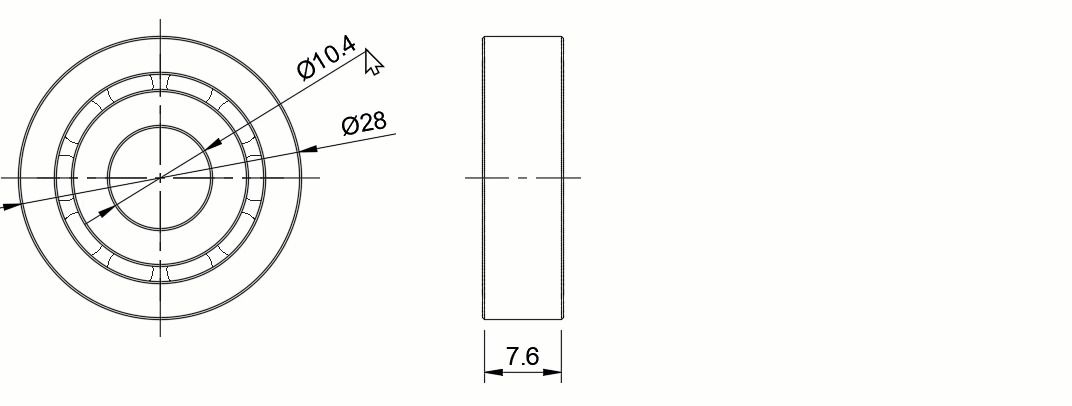

• Per sostituire un valore di quota con il nome dell'aspetto configurato, fare clic con il pulsante destro del mouse sulla quota e scegliere Sostituisci con aspetto configurato. In alternativa, utilizzare l'elenco a discesa Quote nella barra degli strumenti e selezionare Sostituisci con aspetto configurato. È inoltre possibile fare doppio clic sulla quota, quindi in Sostituisci testo di quota scegliere l'aspetto configurato desiderato.

.
