Tabelle, numeri di riferimento e identificatori di piega

Nell'area di lavoro Disegno in Fusion, è possibile utilizzare i comandi nel gruppo Tabella della barra degli strumenti per creare tabelle in un disegno durante la documentazione della progettazione. È inoltre possibile aggiungere numeri di riferimento o identificatori di piega per etichettare i componenti nella progettazione da visualizzare nella tabella.

È possibile utilizzare i seguenti comandi per creare e modificare tabelle, numeri di riferimento e identificatori di piega in un foglio:

Tabelle

Il comando Tabella table icon consente di creare automaticamente un elenco parti o una tabella piega, in base al contenuto del foglio corrente, oppure è possibile selezionare un tipo di tabella specifico nella finestra di dialogo.

È possibile creare tre tipi di tabelle su un foglio:

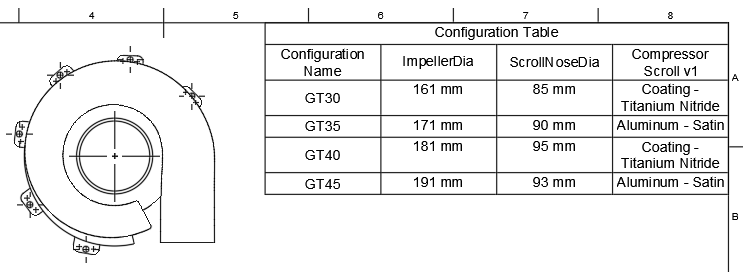

Gli elenchi parti vengono creati per i riferimenti dei componenti, degli assiemi e dell'animazione. Le tabelle piega vengono create per i riferimenti del modello piatto in lamiera.

Nota Quando si posiziona una tabella nella metà inferiore del foglio, le etichette di colonna vengono spostate nella parte inferiore della tabella. Per gli elenchi parti e le tabelle piega, le righe numerate vengono ordinate dal basso verso l'alto. Per bloccare o sbloccare la funzione di inversione della tabella, premere il tasto Shift.

Tabelle personalizzate

Il comando Tabella personalizzata custom table icon consente di creare una tabella con celle vuote compilate manualmente.

Posizionare la tabella sul foglio, quindi regolare la direzione della tabella, l'allineamento testo, il numero di colonne e il numero di righe.

Elenchi parti

Il comando Elenco parti parts list icon consente di creare una tabella in cui le celle vengono compilate automaticamente con informazioni relative ad un riferimento dell'assieme, dello storyboard, del componente o del componente in lamiera.

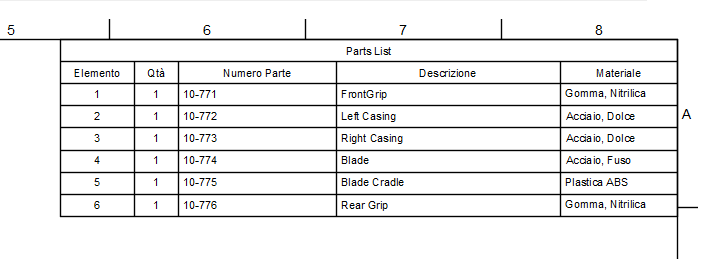

parts list example

Un Elenco parti è una tabella che enumera i componenti di una progettazione. Ogni riga può includere le seguenti informazioni su un componente:

È possibile selezionare una vista, selezionare la struttura, posizionare la tabella sul foglio, quindi regolare la direzione e le colonne della tabella. I numeri di riferimento vengono aggiunti automaticamente alle viste associate.

Struttura

Quando si crea un elenco parti, è possibile scegliere tra due impostazioni Struttura:

Proprietà componente

È possibile modificare il numero parte e la descrizione di un componente nell'area di lavoro Progettazione. Nel Browser, fare clic con il pulsante destro del mouse sul componente, selezionare le proprietà e modificare i valori nella finestra di dialogo Proprietà.

Se si modificano le proprietà di un componente nell'area di lavoro Progettazione, le modifiche vengono applicate all'elenco parti al successivo aggiornamento del disegno. I numeri di elemento vengono assegnati ai componenti nell'ordine in cui sono stati creati.

Sopprimere componenti

È possibile sopprimere i componenti per rimuoverli dall'elenco parti. Nell'area di lavoro Disegno, individuare il componente nel Browser, quindi deselezionare la casella Sopprimi per sopprimere il componente. Il componente viene nascosto dalle viste associate e rimosso dall'elenco parti.

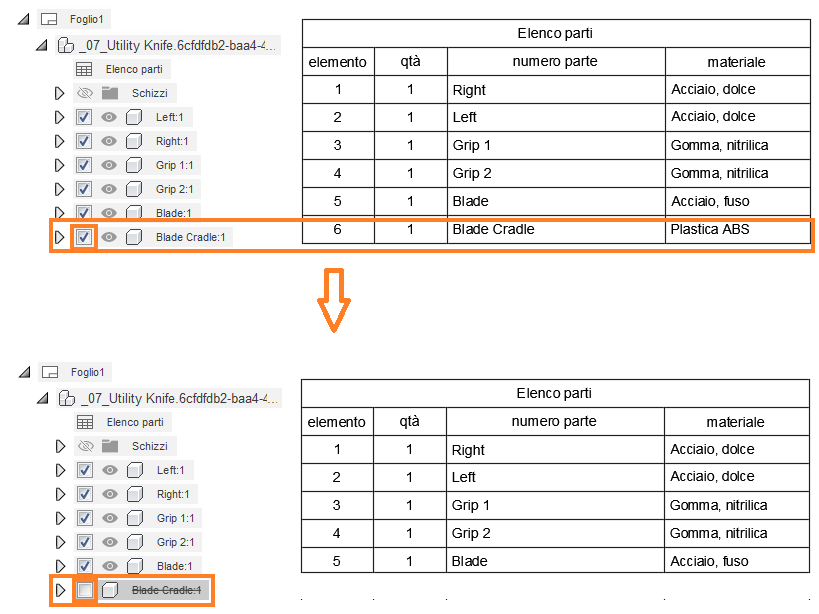

suppress component example

Numeri di riferimento

Il comando Numero di riferimento balloon icon consente di creare numeri di riferimento per identificare i componenti di un assieme da visualizzare in un elenco parti.

È possibile creare due tipi di numeri di riferimento:

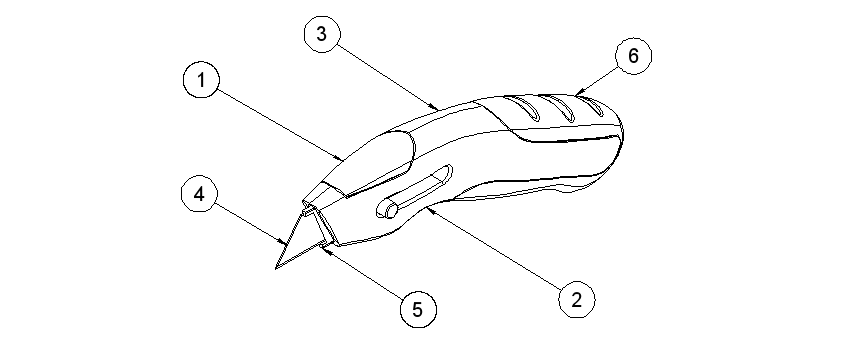

balloons example

Nota Quando si crea un elenco parti, alcuni numeri di riferimento vengono aggiunti automaticamente alle viste associate. Dopo la creazione di un elenco parti, è possibile aggiungere, eliminare, spostare o riassociare numeri di riferimento.

Tabelle piega

Il comando Tabella piega bend table icon consente di creare una tabella in cui le celle vengono compilate automaticamente con informazioni relative a ciascuna piega lamiera in un riferimento del modello piatto.

Selezionare una vista del modello piatto, quindi posizionare la tabella piega sul foglio. Gli identificatori di piega vengono aggiunti automaticamente alla vista.

Identificatori di piega

Il comando Identificatore di piega bend identifier icon consente di creare etichette dell'identificatore di piega per identificare le linee d'asse delle pieghe lamiera in un modello piatto da visualizzare in una tabella piega.

bend identifier example

Tabella fori

Il comando Tabella fori hole table icon crea una tabella che compila automaticamente le celle con le informazioni relative a ciascun foro in una vista.

Le tabelle fori seguono lo standard di disegno selezionato e compilano le quote e lo standard di annotazione appropriati.

Le tabelle fori richiedono un'origine. È possibile posizionare una nuova origine quando il comando Tabella fori lo richiede o può essere un'origine esistente posizionata con quote coordinate. Ogni vista richiede la propria origine.

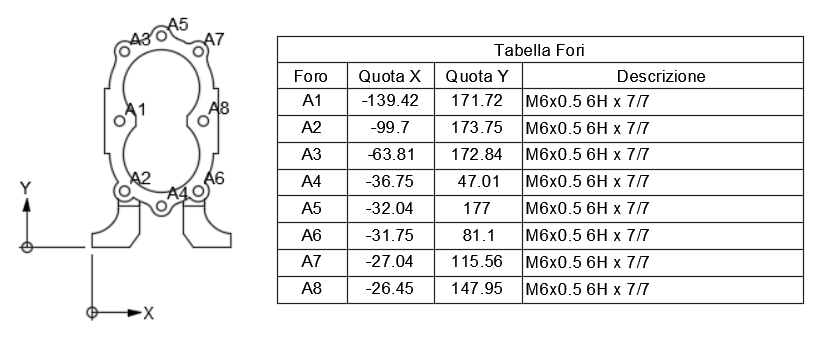

hole table example

Cronologia revisioni

Il comando Cronologia revisioni revision history icon crea una tabella revisioni della cronologia per il foglio attivo.

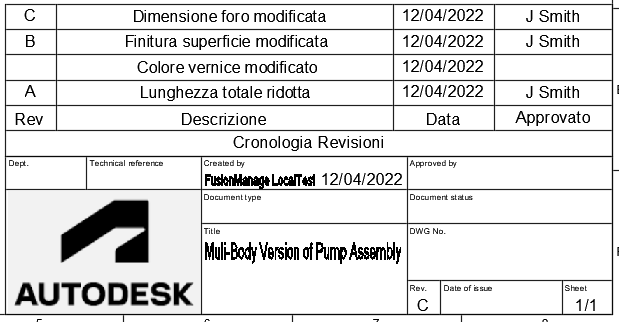

revision history example

Contrassegno di revisione

Il comando Contrassegno di revisione revision marker icon crea contrassegni di revisione associativi e non associativi con e senza direttrice.

Fumetto di revisione

Il comando Fumetto di revisione revision cloud icon crea polilinee chiuse che formano oggetti a forma di fumetto costituiti da segmenti di arco.

È possibile utilizzare i fumetti di revisione per richiamare l'attenzione su modifiche o parti specifiche di ogni disegno.

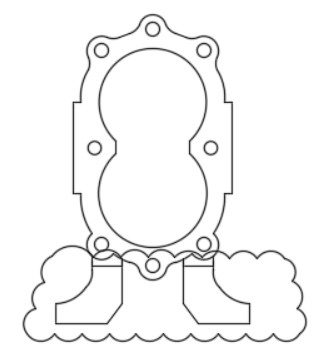

revision cloud example

Rinumera

Il comando Rinumera renumber icon consente di rinumerare i numeri di riferimento su un foglio.

Allinea numeri di riferimento

Il comando Allinea numeri di riferimento align balloons icon consente di allineare i numeri di riferimento su un foglio.
