Creazione di quote lunghezza arco

Informazioni sull'utilizzo dell'utensile Quota lunghezza arco nell'area di lavoro Disegno in Fusion per creare quote che misurano la distanza lungo un arco su un foglio.

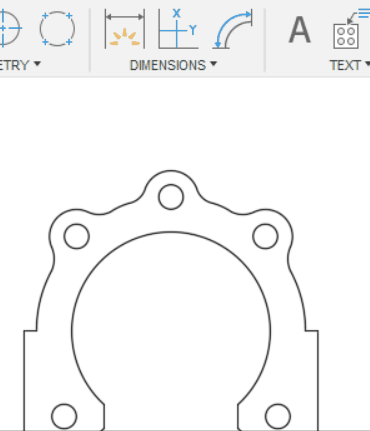

1. Nella barra degli strumenti, selezionare Quote > Quota lunghezza arco .
2. Nel foglio, selezionare un arco.
3. Specificare la posizione della quota lunghezza arco o fare clic con il pulsante destro del mouse per selezionare Lunghezza arco completa/parziale dal menu contestuale.
4. Facoltativo: selezionare un altro arco e ripetere i passaggi precedenti.
5. Premere Enter per completare l'utensile.

Le quote vengono visualizzate nel foglio.

.

Suggerimenti

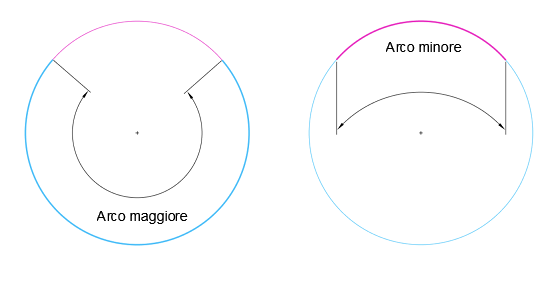

È possibile contrassegnare la lunghezza dell'arco maggiore/minore nello stesso cerchio/arco. È possibile passare da un arco maggiore a un arco minore spostando il cursore all'interno o all'esterno del settore del cerchio/dell'arco selezionato.
