Area di lavoro Disegno: riferimenti

È possibile creare disegni per documentare gli assiemi e le animazioni della progettazione nell'area di lavoro Disegno in Fusion.

Modelli

Se si prevede di riutilizzare cartigli, bordi, impostazioni documento o impostazioni foglio in più disegni, creare un modello di disegno per risparmiare tempo e applicare standard coerenti. È inoltre possibile creare viste segnaposto e tabelle segnaposto che generano automaticamente viste del disegno ed elenchi parti dal progetto di riferimento quando si utilizza il modello per creare un nuovo disegno.

Accesso all'area di lavoro Disegno

Aprire una progettazione salvata in Fusion.
Nella barra dell'applicazione, fare clic su File > Nuovo disegno > Dal progetto o Da animazione.

Viene visualizzata la finestra di dialogo Crea disegno.
Regolare le impostazioni nella finestra di dialogo Crea disegno, quindi fare clic su OK.

Fusion consente di creare un nuovo disegno e di aprirlo in una nuova scheda documento, in cui è attiva l'area di lavoro Disegno.

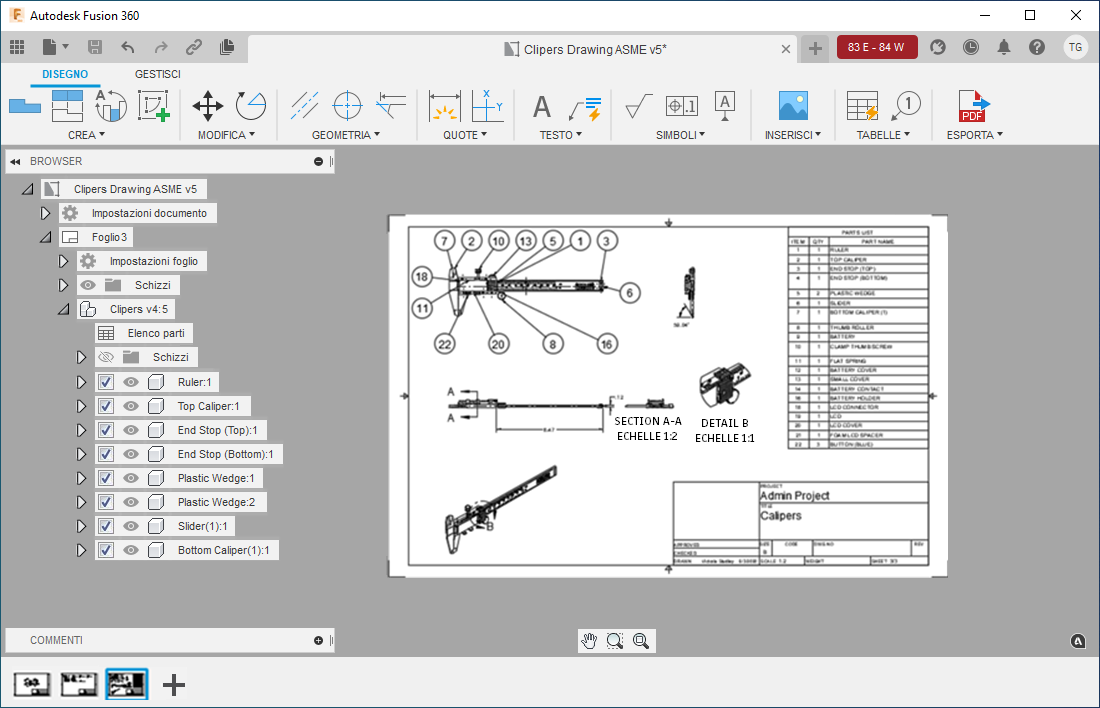

drawing workspace

Nota: È anche possibile fare doppio clic su qualsiasi disegno esistente per accedere all'area di lavoro Disegno.

Scheda Disegno

Nella barra degli strumenti viene visualizzata la scheda Disegno.

La scheda Disegno è suddivisa in gruppi:

Crea
Modifica
Geometria
Quote
Testo
Simbolo
Inser
Tabelle
Esportazione

Gruppo Crea

Selezionare uno dei comandi del gruppo Crea per creare nuove viste del disegno, viste spezzate o schizzi nel foglio corrente.

Comando	Descrizione
Vista di base	Crea una vista di base ortogonale dell'assieme di progettazione.
Vista proiettata	Proietta viste ortogonali dell'assieme della progettazione, rispetto ad una vista principale.
Vista in sezione	Mostra la parte interna dell'assieme di progettazione tagliando una vista principale lungo una linea specifica.
Vista di dettaglio	Ingrandisce un'area di una vista principale dell'assieme di progettazione.
Vista interrotta	Accorcia una vista del disegno esistente rimuovendo una parte della progettazione e indicando la sezione mancante nel disegno.
Crea schizzo	Crea uno schizzo nell'area di lavoro Disegno.

Gruppo Modifica

Selezionare uno dei comandi del gruppo Modifica per modificare la geometria nel foglio corrente.

Comando	Descrizione
Sposta	Sposta la geometria.
Ruota	Ruota la geometria.
Elimina	Elimina la geometria.

Gruppo Geometria

Selezionare uno dei comandi nel gruppo Geometria per creare una nuova geometria di annotazione nel foglio corrente.

Comando	Descrizione
Linea d'asse	Crea una linea d'asse attraverso la geometria selezionata in una vista del disegno.
Centro	Crea un centro per prendere nota della geometria circolare in una vista del disegno.
Modello di centro	Crea un modello di centro per prendere nota della geometria circolare in una vista del disegno.
Estensione spigolo	Crea un'estensione spigolo per prendere nota della geometria in una vista del disegno.
Crea schizzo	Crea uno schizzo del disegno.

Gruppo Quote

Selezionare uno dei comandi del gruppo Quote per quotare i componenti nelle viste del disegno del foglio corrente.

Comando	Descrizione
Quota	Crea una quota lineare, allineata, angolare, raggio o diametro selezionando la geometria in una vista del disegno.
Quota coordinata	Crea una quota che fa riferimento alle origini della vista.
Quota lineare	Crea una quota che misura la distanza orizzontale o verticale tra due punti.
Quota allineata	Crea una quota che misura la distanza esatta tra due punti.
Quota angolare	Crea una quota che misura l'angolo di uno spigolo arrotondato o l'angolo tra due punti o spigoli.
Quota raggio	Crea una quota che misura il raggio di uno spigolo arrotondato, ad esempio un raccordo, un foro, una sfera o un cilindro.
Quota diametro	Crea una quota che misura il diametro di uno spigolo arrotondato, ad esempio un raccordo, un foro, una sfera o un cilindro.
Quota linea di base	Crea una serie di quote, ciascuna misurata dalla base di una quota lineare esistente.
Quota in serie	Crea una serie di quote, ciascuna misurata dalla fine della quota precedente.
Interruzione quota	Crea un'interruzione in una linea di quota nel punto in cui si sovrappone ad altre quote e direttrici.

Gruppo Testo

Selezionare uno dei comandi del gruppo Testo per aggiungere testo o direttrici al foglio corrente.

Comando	Descrizione
Testo	Crea testo.
Direttrice	Crea una direttrice.

Gruppo Simboli

Selezionare uno dei comandi del gruppo Simboli per aggiungere simboli GD&T al foglio corrente.

Comando	Descrizione
Stato della superficie	Crea un simbolo di stato della superficie.
Riquadro di controllo della geometria	Crea un simbolo del riquadro di controllo della geometria.
Identificatore del riferimento	Crea un simbolo identificatore del riferimento.

Gruppo Inserisci

Selezionare il comando Immagine per inserire un'immagine nel foglio corrente.

Gruppo Tabelle

Selezionare uno dei comandi del gruppo Tabelle per creare un elenco parti e annotazione associata sul foglio corrente.

Comando	Descrizione
Tabella	Crea una tabella di elenco parti per i componenti nell'assieme di progettazione.
Numero di riferimento	Crea un numero di riferimento per individuare i componenti dall'elenco parti in una vista del disegno.
Identificatore di piega	Crea un identificatore di piega per individuare pieghe lamiera in una vista del disegno.
Rinumera	Rinumera i numeri di riferimento in una vista del disegno in modo che corrispondano ai componenti nell'elenco parti.
Allinea numero di riferimento	Allinea i numeri di riferimento in una vista del disegno

Gruppo Esporta

Selezionare uno dei comandi nel gruppo Esporta per esportare i contenuti del disegno in un formato file diverso.

Comando	Descrizione
Esporta PDF	Crea un file PDF contenente il contenuto del disegno.
Esporta DWG	Crea un file DWG contenente il contenuto del disegno.
Esporta foglio come DXF	Crea un file DXF contenente il contenuto del disegno nel foglio corrente.
Esporta CSV	Crea un file CSV contenente il contenuto della tabella selezionata.
