Disegni
L'area di lavoro Disegno in Fusion consente di creare disegni per documentare progettazioni e animazioni.
Un disegno è un gruppo di fogli che documentano una progettazione utilizzando viste ortogonali e assonometriche 2D in scala, annotazioni e tabelle a supporto della produzione.
Se si prevede di riutilizzare cartigli, bordi, impostazioni documento o impostazioni foglio in più disegni, creare un modello di disegno per risparmiare tempo e applicare standard coerenti. È inoltre possibile creare viste segnaposto e tabelle segnaposto che generano automaticamente viste del disegno ed elenchi parti dal progetto di riferimento quando si utilizza il modello per creare un nuovo disegno.
Elementi di un disegno
- Browser: fornisce una vista organizzata dei dati nella progettazione. È possibile controllare le impostazioni del documento, le impostazioni del foglio, la soppressione dei componenti e la visibilità dei componenti.
- Fogli: rappresenta parti di una progettazione, con annotazioni e tabelle ridimensionate per la stampa all'interno di un gruppo di disegni.
- Cartiglio e Bordo: visualizza informazioni sul foglio corrente e un bordo intorno al perimetro.
- Comandi della barra degli strumenti:
- Crea: visualizza le proiezioni 2D di una progettazione 3D su un foglio. La prima vista che viene posizionata è la vista di base. È possibile proiettare viste aggiuntive dalla vista di base.
- Utensili di modifica: consentono di spostare, ruotare ed eliminare oggetti su un foglio.
- Geometria dell'annotazione: consente di aggiungere centri, linee d'asse, estensioni spigolo e schizzi di disegno ad un foglio.
- Quote: consente di misurare la geometria visualizzata su un foglio.
- Testo e Direttrici: consentono di indicare, etichettare e annotare gli elementi importanti su un foglio.
- Simboli: consente di aggiungere uno stato della superficie, un riquadro di controllo della geometria e identificatori del riferimento ad un foglio.
- Immagine: consente di aggiungere ulteriori immagini PNG, JPG O TIF ad un foglio.
- Tabelle: consente di aggiungere un elenco parti con numeri di riferimento e identificatori di piega numerati ad un foglio.
- Esporta: consente di generare un gruppo di disegni in formato PDF, DWG o DXF. Generare un elenco parti in formato CSV.
Dal progetto
È possibile utilizzare l'opzione Nuovo disegno > Dal progetto per creare un disegno per documentare una progettazione statica.
Sono disponibili tre opzioni che consentono di scegliere quali componenti dell'assieme documentare:
- Assieme completo
- Solo visibili
- Seleziona
Da animazione
È possibile utilizzare l'opzione Nuovo disegno > Da animazione per creare un disegno per documentare qualsiasi storyboard creato nell'area di lavoro Animazione.

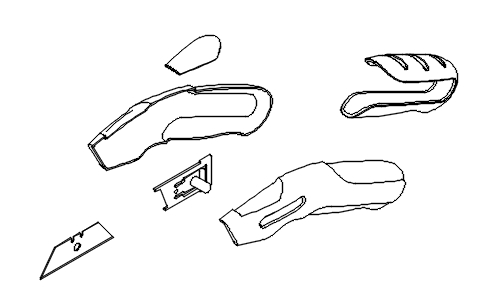

Quando si crea un disegno da un'animazione, è possibile documentare rapidamente le viste esplose di un assieme complesso.
La vista di base rappresenta il punto più recente nello storyboard dell’animazione.
Visualizzazione delle linee finali

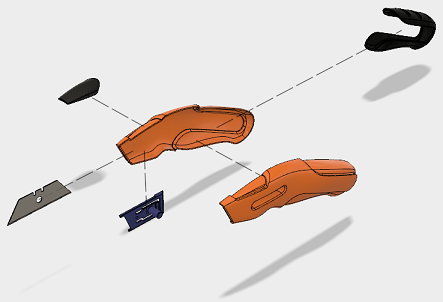

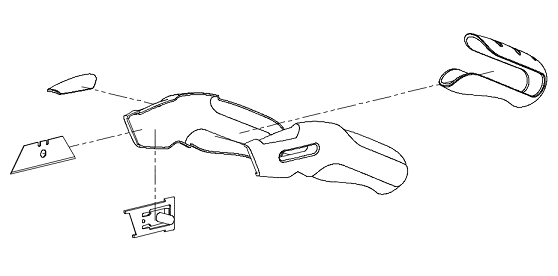

Quando si crea un'animazione nell'area di lavoro Animazione, attivare l'opzione Visibilità della linea finale per visualizzare le linee finali in un disegno.
 |
 |
| Animazione | Disegno |
