Modifica elenco parti: riferimenti
Nella finestra di dialogo Modifica elenco parti è possibile modificare la struttura, la direzione della tabella e le colonne di un elenco delle parti su un foglio nell'area di lavoro Disegno in Fusion.
Accesso alla finestra di dialogo Modifica elenco parti
Nel foglio corrente, fare doppio clic su un elenco parti.
Struttura
Selezionare la struttura dell'elenco parti.
- Primo livello: include solo i componenti di primo livello.
- Tutti i livelli: include tutti i componenti nell'assieme.
Direzione tabella
Selezionare la direzione di ordinamento delle righe della tabella.

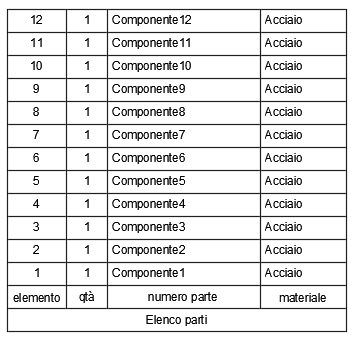

- In alto: visualizza le etichette di intestazione e di colonna lungo la parte inferiore e ordina i componenti dal basso verso l'alto.

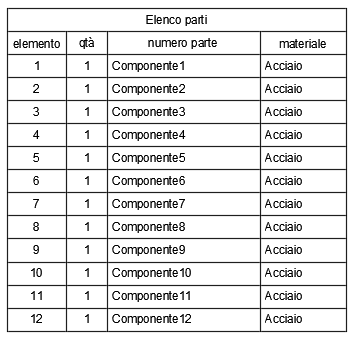

- In basso: visualizza le etichette di intestazione e colonna lungo la parte superiore e ordina i componenti dall'alto verso il basso.
| In alto | In basso |
|---|---|
 |
 |
Unità
Selezionare l'opzione desiderata per le unità massa e la precisione massa.
Massa
Selezionare le unità massa dal menu a discesa.
.
Precisione massa
Selezionare la precisione massa dall'elenco a discesa.
Colonne

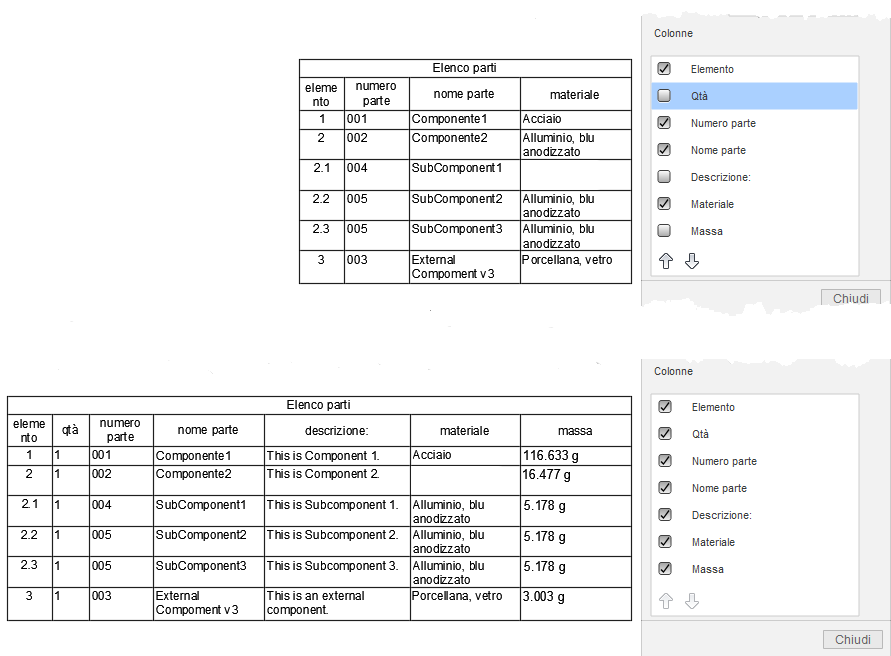

Selezionare le colonne da visualizzare nell'elenco parti e regolare l'ordine delle colonne.
- Elemento: visualizza il numero di elemento per identificare un componente con un numero di riferimento in una vista del disegno.
- Quantità: visualizza la quantità di un componente nell'assieme.
- Numero parte: visualizza il numero di parte di un componente nell'assieme.
- Nome parte: visualizza il nome parte di un componente nell'assieme.
- Descrizione: visualizza la descrizione di un componente nell'assieme.
- Materiale: visualizza il materiale fisico di un componente nell'assieme.
- Massa: visualizza la massa di un componente nell'assieme.
Selezionare la casella accanto ad una colonna per includerla nell'elenco parti.
Deselezionare la casella accanto ad una colonna per escluderla dall'elenco parti.
Fare clic sulla freccia Su per spostare la colonna selezionata a sinistra nell'elenco parti.
Fare clic sulla freccia Giù per spostare la colonna selezionata a destra nell'elenco parti.
Questa funzionalità fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
- Numero articolo
- Ciclo di vita
- Revisione
- Stato
