Creazione di un simbolo di saldatura

Creare un simbolo di saldatura nell'area di lavoro Disegno in Fusion.

Creazione di un simbolo di saldatura

1. Selezionare Simboli > Saldatura .

2. Selezionare lo spigolo di un oggetto.

3. Selezionare la posizione del punto iniziale.

   Nota Specificare un punto iniziale all'interno delle estensioni dello spigolo selezionato per creare una direttrice che si estende direttamente dallo spigolo. In alternativa, selezionare un punto iniziale oltre le estensioni dello spigolo per creare un'estensione della superficie.



4. Fare di nuovo clic per specificare il punto successivo.

5. Effettuare una delle seguenti operazioni:

   • Fare clic sul segno di spunta o premere Enter per posizionare il simbolo di saldatura.
   • Fare clic per creare una linea piega nella direttrice, quindi fare clic sul segno di spunta o premere Enter per posizionare il simbolo di saldatura.

6. Nella finestra di dialogo Saldatura, selezionare il tipo di simbolo e aggiungere annotazioni.

7. Selezionare OK.

Creazione di una direttrice di identificazione della superficie

1. Selezionare Simboli > Saldatura .

2. Selezionare lo spigolo di un oggetto.

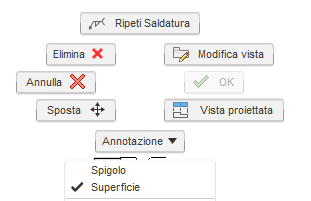

3. Fare clic con il pulsante destro del mouse per attivare il menu Contrassegno, quindi selezionare Superficie.



4. Selezionare la posizione del punto iniziale.

5. Selezionare la posizione del punto successivo, quindi posizionare la direttrice del simbolo di saldatura.

6. Effettuare una delle seguenti operazioni:

   • Fare clic sul segno di spunta o premere Enter per posizionare il simbolo di saldatura.
   • Fare nuovamente clic per aggiungere un ulteriore segmento di direttrice.

Modifica di un simbolo di saldatura

1. Fare doppio clic su un simbolo di saldatura esistente.

   Viene visualizzata la finestra di dialogo Saldatura.

2. Modificare l'identificatore.

3. Fare clic su Chiudi.

Spostamento di un simbolo di saldatura

1. Fare clic su un simbolo di saldatura esistente.
2. Utilizzare i grip grigi per spostarlo.
