Viste di dettaglio

Nell'area di lavoro Disegno di Fusion, è possibile utilizzare il comando Vista di dettaglio per ingrandire una parte di un progetto per fornire annotazioni più chiare e precise.

Una vista di dettaglio è una vista del disegno che mostra una parte specifica di un'altra vista del disegno in scala ingrandita.

È possibile generare una vista di dettaglio da qualsiasi vista di base, vista proiettata o vista in sezione.

Elementi di una vista di dettaglio

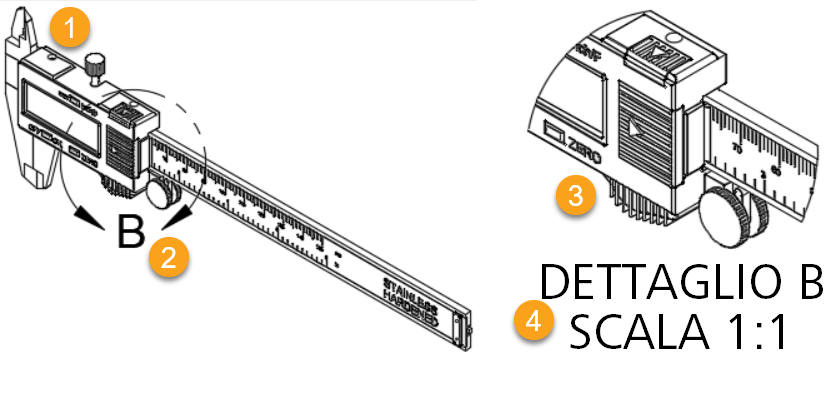

1. Vista principale: vista del disegno da cui viene generata la vista di dettaglio.
2. Contorno dettaglio: definisce la boundary che contiene il dettaglio e visualizza l'identificatore per la vista di dettaglio.
3. Vista di dettaglio: visualizza il dettaglio ingrandito con la scala selezionata.
4. Etichetta vista di dettaglio: visualizza il nome, l'identificatore e la scala per la vista di dettaglio.

Associatività

Se si sposta la vista principale, si sposta anche la boundary dettaglio.

Se si modifica la boundary dettaglio, la vista di dettaglio viene aggiornata automaticamente.

Se si elimina la vista di dettaglio, vengono eliminati anche la boundary dettaglio e l'etichetta vista dettaglio.

Se si elimina la boundary dettaglio, vengono eliminate anche la vista di dettaglio e l'etichetta vista dettaglio.

Se si elimina l'etichetta vista dettaglio, la vista di dettaglio e la boundary dettaglio rimangono entrambi sul foglio.
