Aggiunta o rimozione di interruzioni quota

Informazioni su come utilizzare l'utensile Interruzione quota nell'area di lavoro Disegno in Fusion per creare un'interruzione in una linea di quota o in una linea direttrice nel punto in cui interseca un'altra linea di quota o linea direttrice su un foglio.

Aggiunta di interruzioni quota

  1. Nella barra degli strumenti, selezionare Quota > Interruzione quota dimension break icon.

    Viene visualizzata la finestra di dialogo Interruzione quota.

  2. Nel foglio, selezionare una o più quote, direttrici, numeri di riferimento o identificatori piega cui applicare l'interruzione.

  3. Premere Enter o fare clic su OK.

L'interruzione quota viene visualizzata sulle quote, sulle direttrici, sui numeri di riferimento o sugli identificatori di piega selezionati nel foglio.

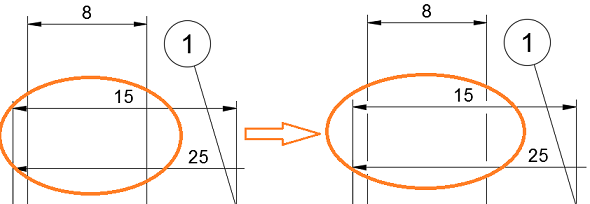

dimension break example

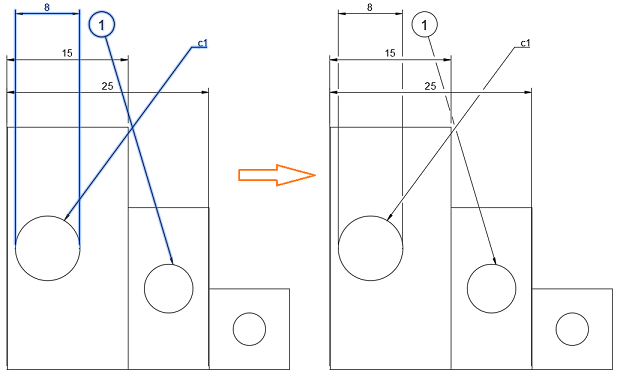

dimension break example

Nota: Se si selezionano più quote, direttrici, numeri di riferimento o identificatori di piega intersecanti, il primo oggetto selezionato viene interrotto per primo in corrispondenza di ciascuna intersezione, seguito dal secondo oggetto, quindi dal terzo e così via.

Rimozione delle interruzioni quota

  1. Nella barra degli strumenti, selezionare Quota > Interruzione quota dimension break icon.

    Viene visualizzata la finestra di dialogo Interruzione quota.

  2. Nella finestra di dialogo Interruzione quota, regolare l'impostazione Operazione su Rimuovi interruzione.

  3. Nel foglio, selezionare una o più quote, direttrici, numeri di riferimento o identificatori di piega da cui rimuovere l'interruzione.

  4. Premere Enter o fare clic su OK.

L'interruzione quota viene visualizzata sulle quote, sulle direttrici, sui numeri di riferimento o sugli identificatori di piega selezionati nel foglio.

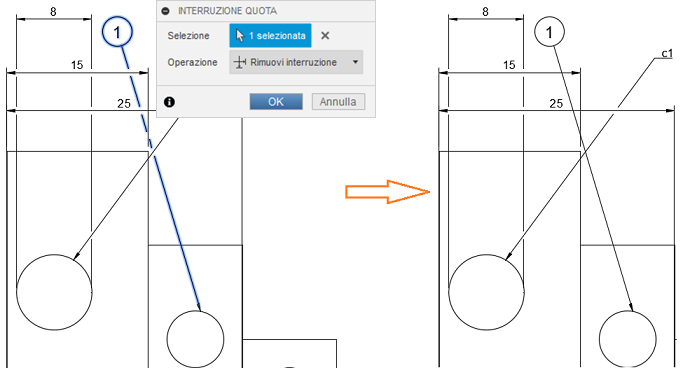

dimension break example
