Attività 6: Creazione di una vista esplosa

In questa attività si apprenderà come effettuare le operazioni seguenti:

• Creare una vista esplosa.

Prerequisiti

• Attività 4 completata.

Passaggi

1. Creare una vista esplosa.

   I disegni possono anche contenere le viste esplose create nell'area di lavoro Animazione.

   1. Dalla barra degli strumenti Crea, selezionare Vista di base.



      Il comando Vista di base si trova sotto l'elenco a discesa Crea.

      Viene visualizzata la finestra di dialogo Vista del disegno.

   2. Nella finestra di dialogo Vista del disegno:

      • impostare l'opzione Rappresentazione su Vista esplosa.
      • impostare l'opzione Stile su Ombreggiato.
      • impostare l'opzione Scala su 1:3.

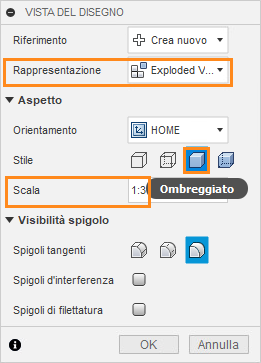

      La finestra di dialogo Vista del disegno.

   3. Fare clic nel quadrante superiore destro del foglio per posizionare la vista.

   4. Fare clic su OK per generare la vista esplosa.



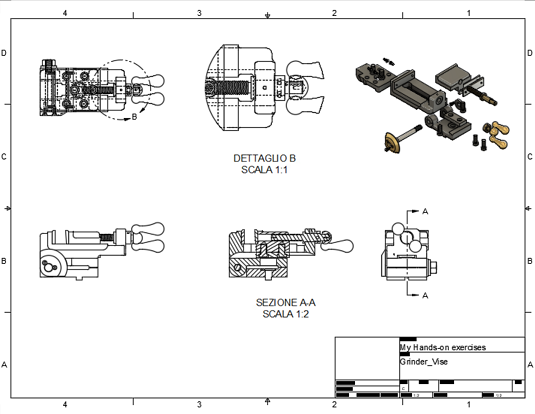

      La vista esplosa aggiunta al disegno.

Riepilogo dell'attività 5

In questa attività si è appreso come effettuare le operazioni seguenti:

• Creare una vista esplosa.
