Attività 4: Creazione di una vista di dettaglio e visualizzazione delle linee nascoste

In questa attività si apprenderà come effettuare le operazioni seguenti:

• Creare una vista di dettaglio.
• Modificare lo stile delle viste.

Prerequisiti

• Attività 3 completata.

Passaggi

1. Posizionare una vista di dettaglio.

   Una vista di dettaglio è una vista proiettata che mostra una parte specifica di una vista in scala ingrandita.

   1. Nella barra degli strumenti Crea, selezionare Vista di dettaglio.



      Il comando Vista di dettaglio si trova sotto l'elenco a discesa Crea.

   2. Selezionare la vista proiettata in alto come la vista principale.

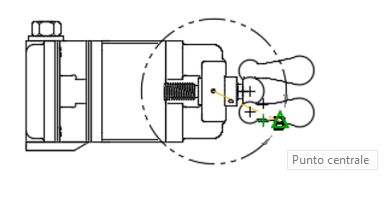

   3. Utilizzare il punto di snap sul collo come punto centrale per la boundary di dettaglio (come mostrato nell'immagine sottostante).

   4. Fare nuovamente clic per specificare le dimensioni del contorno della vista di dettaglio. Assicurarsi di includere l'intera manopola piccola nella boundary della vista (come mostrato nell'immagine sottostante).



      La boundary della vista di dettaglio.

   5. Fare clic per posizionare la vista sopra la vista in sezione.

   6. Fare clic su OK per generare la vista di dettaglio.

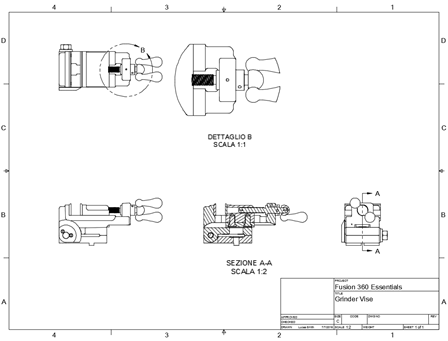

      Un disegno con una vista di base, una vista proiettata, una vista in sezione e una vista di dettaglio.

2. Modificare lo stile della vista proiettata dall'alto e della vista di dettaglio.

   Nota Esiste una relazione principale/secondario tra la vista proiettata dall'alto e la vista di dettaglio. La vista di dettaglio eredita le proprietà della vista principale. Ciò significa che è necessario modificare solo lo stile della vista proiettata dall'alto.

   1. Fare doppio clic in un punto qualsiasi all'interno del contorno di selezione della vista proiettata dall'alto per attivarla.

   2. Nella finestra di dialogo Vista del disegno, selezionare Spigoli visibili e nascosti dalle opzioni Stile per visualizzare le linee nascoste in questa vista.

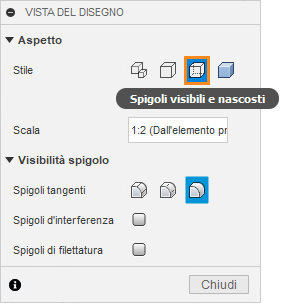

      La finestra di dialogo Vista del disegno.

   3. Fare clic su Chiudi per accettare le modifiche alla vista del disegno.

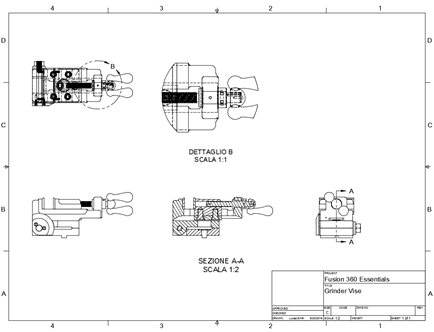

      Un disegno con una vista di base, una vista proiettata, una vista in sezione e una vista di dettaglio.

Riepilogo dell'attività 4

In questa attività si è appreso come effettuare le operazioni seguenti:

• Creare una vista di dettaglio.
• Modificare lo stile delle viste.
