L'utensile Centro si trova nella barra degli strumenti del gruppo di utensili Geometria.

1. Selezionare Geometria > Centro .
2. Fare clic sullo spigolo di un oggetto curvo.

L'utensile crea un centro con linee di estensione per cerchi completi o fori e centri senza linee di estensione per archi o spigoli raccordati.

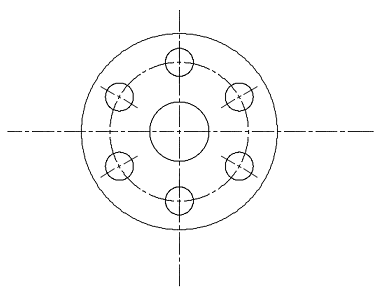

Modifica di un centro

Per modificare la lunghezza segmento in eccesso di un centro, selezionare un centro esistente e utilizzare i grip freccia grigi per regolare la lunghezza.

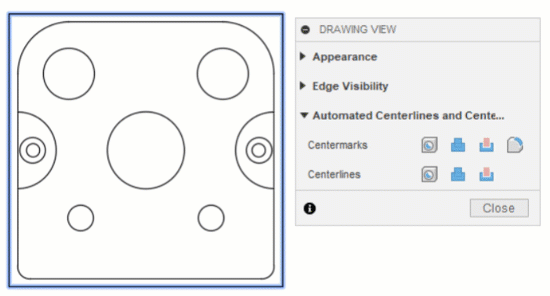

Creazione di centri automatici

È possibile creare automaticamente centri per tutti i fori in una vista regolando le impostazioni Contrassegni centrali e linee d'asse automatici nella finestra di dialogo Vista del disegno. È possibile eseguire questa operazione durante la creazione della vista o in un secondo momento facendo doppio clic sulla vista.

1. Nella sezione Contrassegni centrali e linee d'asse automatici della finestra di dialogo Vista del disegno, scegliere i tipi di foro che ricevono centri automatici:
   • Centri:
     • Foro: crea un centro per le lavorazioni foro.
     • Estrusioni circolari: crea un centro per le estrusioni circolari.
     • Tagli circolari: crea un centro per i tagli circolari.
     • Raccordo: crea un centro per i raccordi.
     • Raggio di raccordo minimo: consente di specificare il raggio di raccordo minimo per la creazione di un centro.
     • Raggio di raccordo massimo: consente di specificare il raggio di raccordo massimo per la creazione di un centro.
2. Selezionare OK o Chiudi.

I centri vengono creati per i tipi di foro selezionati.
