Creazione di quote coordinata

Informazioni su come utilizzare l'utensile Quota coordinata nell'area di lavoro Disegno di Fusion per creare quote che misurano le distanze perpendicolari da un punto di origine (0,0) in una vista del disegno in un foglio.

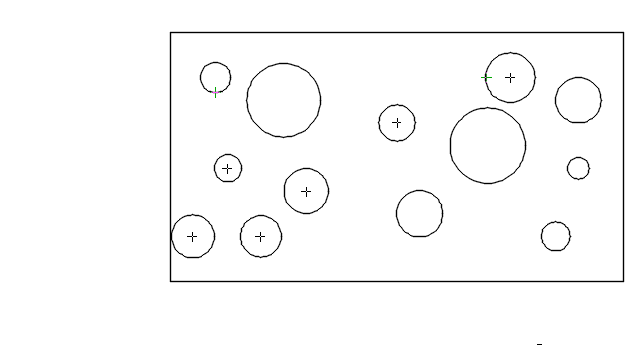

1. Nella barra degli strumenti, selezionare Quota > Quota coordinata .
2. Fare clic sul foglio per posizionare il punto di origine (0,0) in una vista del disegno.
3. Spostare il puntatore del mouse per posizionare la direttrice del punto di origine.
4. Fare clic per posizionare la direttrice del punto di origine.
5. Selezionare un punto per la misurazione.
6. Spostare il puntatore del mouse per posizionare la direttrice della quota coordinata.
7. Fare clic per posizionare la direttrice della quota coordinata.
8. Facoltativo Ripetere i passaggi da 5 a 7 per posizionare ulteriori quote coordinate.

Le quote vengono visualizzate nel foglio e associate alla geometria che misurano nella vista del disegno.

Allineamento delle direttrici delle quote coordinate

1. Dopo aver selezionato un punto da misurare, posizionare il cursore su una quota coordinata esistente.

   Viene visualizzato uno snap ad oggetto.

2. Trascinare il puntatore del mouse nella direzione in cui si desidera allineare le quote.

   Viene visualizzata una linea di puntamento tratteggiata dell'oggetto e la direttrice della quota esegue lo snap ad essa.

3. Fare clic per posizionare la direttrice della quota coordinata.

Le direttrici delle quote coordinate sono ora allineate sul foglio.
