Viste in sezione
Nell'area di lavoro Disegno in Fusion, è possibile utilizzare il comando Vista in sezione per tagliare un progetto lungo una linea specifica e fornire un'annotazione chiara per gli elementi di un progetto che altrimenti sono nascosti.
Una vista in sezione è una vista del disegno che taglia un progetto per rivelarne l'interno.
La linea di sezione viene definita in una vista principale e la vista in sezione rappresenta l'area della superficie del taglio lungo tale linea di sezione.
È possibile creare una vista in sezione di un assieme completo o escludere alcuni componenti dalla vista in sezione.
È possibile generare una vista in sezione da una vista di base, una vista proiettata o un'altra vista in sezione.
È inoltre possibile controllare la profondità di una vista in sezione, in modo che visualizzi solo la geometria attraversata dalla linea di sezione, tutta la geometria oltre la linea di sezione o una quantità di geometria specificata oltre la linea di sezione.

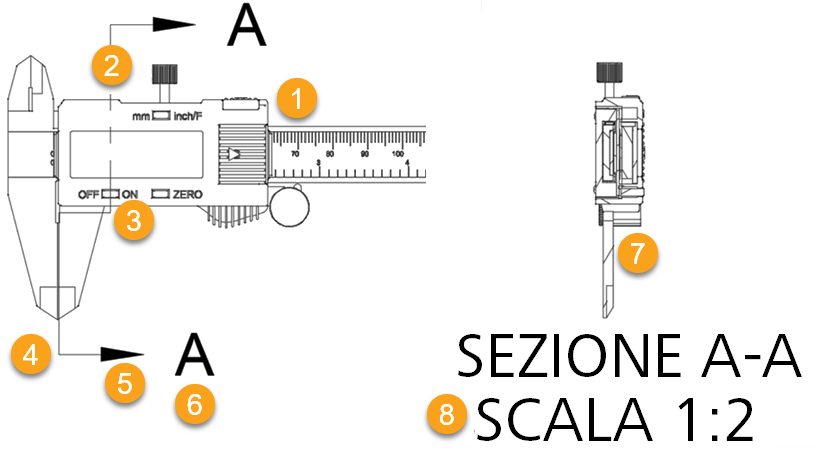

Elementi di una vista in sezione
- Vista principale: vista del disegno da cui viene generata la vista in sezione.
- Linea di sezione: definisce la linea che taglia il progetto.
- Linea piega: definisce una piega da spostare nel punto in cui la sezione taglia una parte del progetto.
- Linea finale: definisce l'estremità del taglio in sezione.
- Freccia di direzione: definisce la direzione verso cui è rivolta la vista in sezione.
- Identificatore: definisce la boundary che contiene il dettaglio e visualizza l'identificatore per la vista di dettaglio.
- Vista in sezione: visualizza il taglio in sezione nel progetto alla scala selezionata.
- Etichetta vista di sezione: visualizza il nome, l'identificatore e la scala della vista in sezione.
Tipi di viste in sezione
Sono disponibili quattro tipi di viste in sezione:

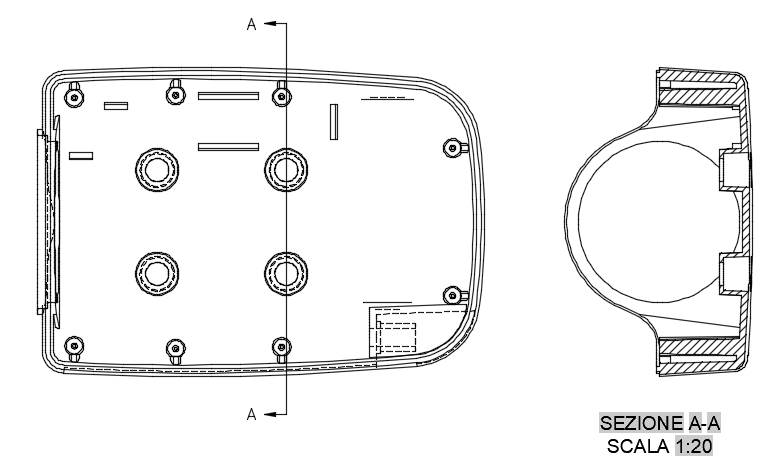

Massima: generata quando il piano di taglio attraversa l'intera vista del disegno.

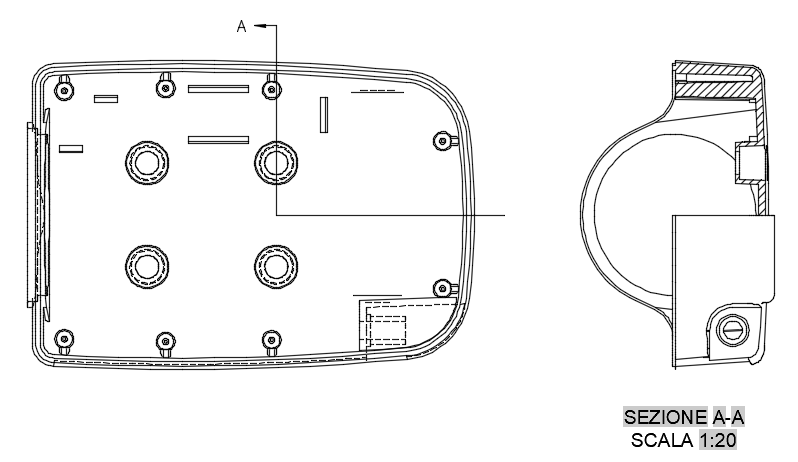

Metà: generata quando il piano di taglio attraversa una parte della vista del disegno.

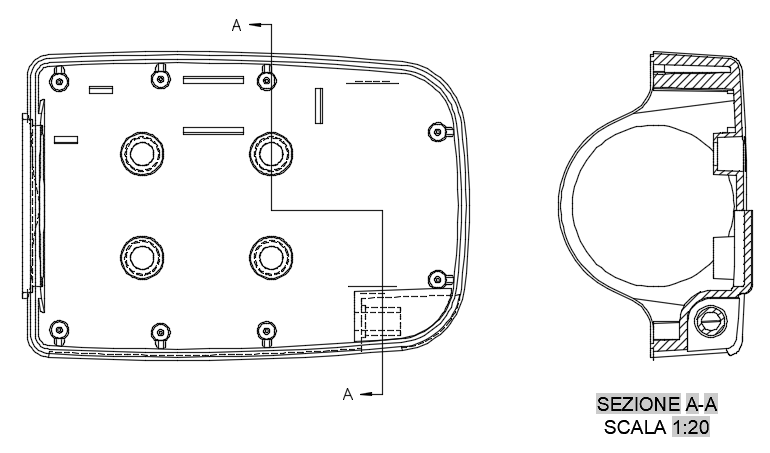

Offset: generata quando il piano di taglio si piega per mostrare le lavorazioni che non rientrano lungo una linea di sezione retta.
Allineato: generato quando il piano di taglio attraversa l'intera vista del disegno lungo due piani non paralleli.
Associatività
Se si sposta la vista principale, anche la linea di sezione di si sposta.
Se si regola la linea di sezione, la vista in sezione viene aggiornata automaticamente.
Se si elimina la vista in sezione, vengono eliminate anche la linea di sezione e l'etichetta della vista in sezione.
Se si elimina la linea di sezione, vengono eliminate anche la vista in sezione e l'etichetta della vista in sezione.
Se si elimina l'etichetta della vista in sezione, la vista in sezione e la linea di sezione restano entrambe sul foglio.
Vincolo d'allineamento
Quando si posiziona una vista in sezione, la sua posizione è vincolata tra la vista in sezione e la linea di sezione, in modo che la vista in sezione mantenga l'allineamento lineare con la vista principale. Per la maggior parte delle viste in sezione, il vincolo di allineamento è l'allineamento orizzontale o verticale.
Nota Premere il tasto Shift per attivare/disattivare il vincolo di allineamento.
Standard ASME e ISO
La prima volta che si crea un disegno, lo stile della vista in sezione è determinato dalle norme di disegno (ASME o ISO) impostate nelle preferenze dell'area di lavoro Disegno.
